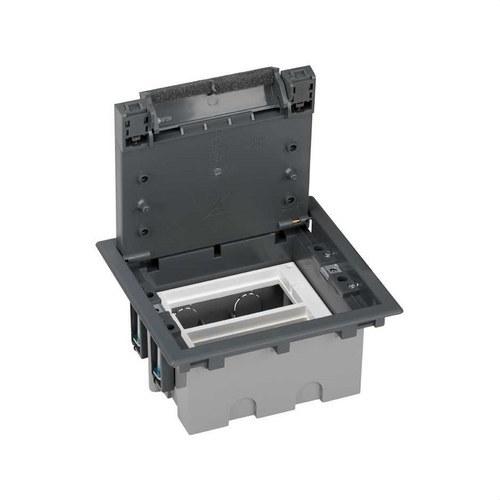

Boîte de sol réglable pour 4 éléments en installation de sol pavé gris Simon 500 Cima

La boîte de sol réglable pour 4 éléments de la série Simon 500 Cima est une solution professionnelle conçue pour intégrer des points de connexion électrique directement dans le revêtement de sol, tout en préservant l’esthétique de l’espace et en garantissant une fonctionnalité maximale. Sa finition en gris (RAL 7011) permet une intégration discrète dans tous types d’environnements, des bureaux et espaces commerciaux aux installations techniques.

Elle est spécialement conçue pour une installation encastrée dans le sol, mais elle convient également pour une pose sur plancher technique, élargissant ainsi ses possibilités d’utilisation dans les projets d’installations électriques modernes. Grâce à sa structure robuste et à la qualité de ses matériaux, elle supporte une charge maximale jusqu’à 1400 kg, garantissant une grande résistance même dans les zones à fort passage.

La boîte est fabriquée avec des éléments métalliques et un isolant thermoplastique autoextinguible sans halogène, des matériaux conçus pour renforcer la sécurité de l’installation. En cas d’incendie, ils aident à éviter la propagation des flammes et réduisent la toxicité des fumées générées.

Pour compléter l’installation, il est nécessaire d’utiliser une cuve en plastique (réf. 52052102-035). Si le revêtement final ne correspond pas au sol, il est recommandé d’ajouter un couvercle de finition affleurant (réf. 52053102-035), permettant une intégration esthétique parfaite avec l’environnement.

Caractéristiques principales :

• Série : Simon 500 Cima
• Capacité : 4 éléments
• Finition : Gris (RAL 7011)
• Matériau : Composants métalliques avec isolant thermoplastique autoextinguible et sans halogène
• Dimensions : 171 x 187 x 76 mm
• Profondeur : 76 mm
• Profondeur réglable : 76 - 100 mm
• Dimensions de la découpe d’installation : 170 x 155 mm
• Dimensions du bac encastré : 220 x 172,2 mm
• Dimensions du couvercle rabattable : 145 x 161 x 15 mm
• Hauteur du cadre au-dessus du sol : 3,2 mm
• Classement de résistance aux chocs : IK08
• Indice de protection : IP4X
• Résistance à la chaleur : jusqu’à +125 ºC
• Température maximale de fonctionnement : +90 ºC
• Plage de température lors de l’installation : -5 ºC à +60 ºC
• Charge maximale supportée : 1400 kg
• Nombre d’entrées latérales : 8
• Ouvertures pré-percées Ø20 mm : 4
• Ouvertures pré-percées Ø26 mm : 4
• Ouvertures pour colliers : 4
• Résistance de l’isolant : >5 MΩ à 500 V
• Rigidité diélectrique : 2000 V à 50 Hz pendant 1 minute
• Protection contre la poussière et les petits objets grâce à une mousse de protection
• Compatibilité : mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 via adaptateur

Installation :

• Spécialement conçue pour l’installation dans le sol
• Convient également pour plancher technique
• Fixation par griffes sur la cuve de sol
• Extraction des composants uniquement à l’aide d’un outil
• Démontage du cadre uniquement à l’aide d’un outil
• Couvercle avec 2 positions d’ouverture
• Personnalisation du couvercle encastré : 107 x 154 x 8 mm
• Portée des griffes : entre 14 et 54 mm

Contenu de l’emballage :

• Boîte de sol
• Cloison métallique pour immunité électromagnétique
• Câble de mise à la terre
• Visserie
• Manuel d’installation

Entretien : nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ni de nettoyants contenant du chlore afin de préserver la finition et les propriétés du matériau.

Cette boîte de sol réglable Simon 500 Cima est une solution pratique et robuste pour intégrer des connexions électriques au sol de manière sûre et ordonnée. Un choix très apprécié dans les bureaux, salles de réunion ou espaces commerciaux où l’accès à l’électricité est nécessaire sans altérer l’esthétique de l’environnement.
