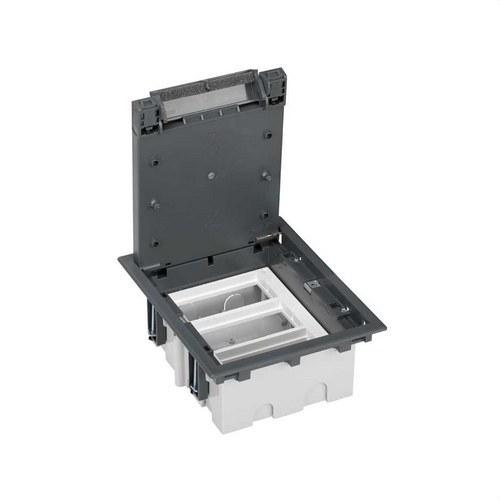

Boîte de sol réglable pour 6 éléments en installation de sol en pavé gris Simon 500 Cima

La Boîte de sol réglable pour 6 éléments Simon 500 Cima, référence 52050003-035, est un élément professionnel conçu pour les installations électriques sur sol en revêtement et plancher technique. Sa polyvalence permet de s’adapter à différents environnements, domestiques comme industriels, offrant un montage sûr, fonctionnel et esthétiquement neutre grâce à sa finition grise.

Cette boîte est fabriquée en plastique résistant et intègre des composants garantissant l’absence de propagation des flammes et une faible toxicité en cas d’émission de fumées, assurant ainsi un haut niveau de sécurité lors de l’installation. Pour compléter l’installation, il est recommandé de l’associer avec :

• Bac en plastique réf. 52052103-035
• Couvercle affleurant de finition réf. 52053103-035 (optionnel)

Avec des dimensions de 226 x 187 x 76 mm, elle peut accueillir jusqu’à 6 éléments et permet d’ajuster sa profondeur entre 76 et 100 mm, offrant ainsi une grande flexibilité. La boîte inclut une cloison métallique, un câble de mise à la terre, la visserie et le manuel d’installation.

Caractéristiques principales :

• Version réglable pour 6 éléments.
• Compatible avec les mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 via adaptateur spécifique.
• Matériau : plastique avec protection contre le feu et les fumées.
• Indice de protection IP4X et classification IK8.
• Résistance à la chaleur : +125ºC.
• Charge maximale supportée : 1700 kg.
• Dimensions du couvercle rabattable : 199 x 160 x 15 mm.
• Installation horizontale ou verticale sur sol en revêtement ou plancher technique.
• Espace libre interne ajustable : minimum 13 mm, maximum 38 mm.

Données techniques supplémentaires :

• Nombre d’entrées latérales : 12
• Nombre de trous pré-percés Ø12,5 mm : 8
• Nombre de trous pré-percés Ø20 mm : 2
• Nombre de trous pré-percés Ø26 mm : 2
• Dimensions d’encastrement du revêtement : 168 x 206 mm (bac métallique)
• Dimensions du plateau encastré : 220 x 227 mm (bac plastique), 363 x 363 mm (bac métallique)
• Nombre de positions d’ouverture du couvercle : 2
• Extinction : +850ºC / 30 s (GWFI IEC 60695-2-11)

Installation et entretien :

• Installable dans un bac plastique ou métallique à l’aide des griffes fournies.
• Extraction des composants et démontage du cadre : uniquement avec un outil.
• Type de fixation : par griffes sur le bac de revêtement.
• Nettoyage : chiffon doux et sec. Ne pas utiliser de produits abrasifs ni contenant du chlore.

La boîte de sol Simon 500 Cima offre une solution professionnelle et sécurisée pour organiser les installations électriques sur sols en revêtement ou planchers techniques. Son design réglable et adaptable facilite un montage efficace et esthétiquement uniforme, en faisant un allié fiable pour tout projet électrique.

Idéale pour ceux qui recherchent sécurité, fonctionnalité et polyvalence dans une installation professionnelle de haute qualité.
