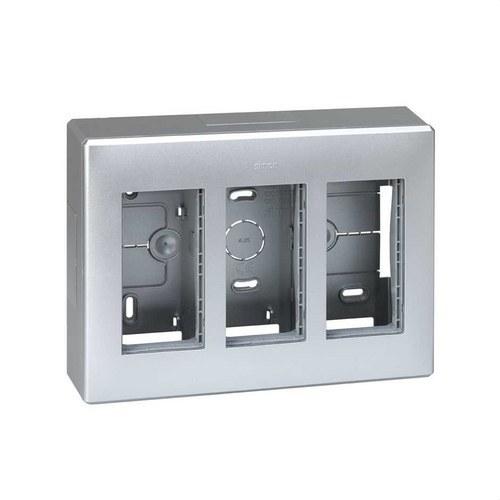

Boîte murale en saillie pour 3 éléments doubles aluminium Simon 500 Cima

La boîte murale en saillie pour 3 éléments doubles de la série Simon 500 Cima avec finition aluminium est une solution robuste et polyvalente conçue pour les installations électriques professionnelles exigeant fiabilité, sécurité et une finition soignée. Son design permet d’accueillir jusqu’à 6 modules, offrant ainsi une grande capacité d’intégration des mécanismes en un seul point.

Fabriquée en plastique de haute qualité, cette boîte garantit une excellente résistance mécanique et une grande durabilité, capable de supporter des conditions d’utilisation exigeantes. Elle intègre également un indice de protection IP4X, offrant une protection contre la pénétration de corps solides, ce qui la rend idéale pour les installations intérieures nécessitant un niveau de sécurité supplémentaire.

Cette boîte est conçue pour être compatible avec les systèmes Simon 500 Cima et, via un adaptateur spécifique, avec les mécanismes Simon 27 Play et Simon K45, ce qui élargit considérablement ses possibilités d’intégration dans différents projets.

L’installation se fait de manière verticale et en saillie, facilitant ainsi son montage dans de nombreux environnements sans travaux de maçonnerie. Elle inclut tous les éléments nécessaires pour une installation complète :

• Boîte en saillie
• Cloison métallique
• Câble de mise à la terre
• Chevilles de fixation
• Visserie
• Manuel d’installation

Le système intègre de multiples entrées et pré-perçages pour faciliter le passage des câbles :

• 5 entrées latérales
• 10 trous pour colliers de serrage
• 2 trous pré-percés de 30 x 50 mm
• 2 trous pré-percés Ø20 mm
• 1 trou pré-découpé Ø25 mm

De plus, elle dispose d’un système d’immunité électromagnétique pour le câblage VDM, garanti par la bonne installation de la cloison métallique, assurant ainsi des performances optimales dans les environnements sujets aux interférences.

En matière de sécurité électrique, la boîte répond à des normes de protection élevées :

• Force diélectrique : sans perforation ni contournement à 2000 V à 50 Hz pendant 1 minute
• Résistance d’isolement : >5MΩ à 500 V
• Résistance à la chaleur : jusqu’à +125 ºC (selon la norme IEC 60695-10-2)
• Test d’extinction : +850 ºC pendant 30 secondes (GWFI selon IEC 60695-2-11)

Le système comprend également 2 boîtiers pour connexion à la terre, garantissant une installation sûre et conforme à la réglementation. Sa classification IK7 offre une bonne résistance aux chocs mécaniques, adaptée aux environnements à usage intensif.

Concernant les conditions de fonctionnement, la boîte supporte une plage de température de -5 à +60 ºC lors de l’installation et une température maximale de fonctionnement de +60 ºC, assurant ainsi ses performances dans des conditions d’utilisation courantes.

Caractéristiques principales :

• Série : Simon 500 Cima
• Configuration : 3 éléments doubles (6 modules)
• Finition : Aluminium
• Matériau : Plastique haute résistance
• Installation : Mur en saillie
• Sens d’installation : Vertical
• Dimensions : 223 x 167 x 59 mm
• Profondeur : 50 mm
• Indice IP : IP4X
• Classement IK : 7
• Marché disponible : CE

Remarques :

• Compatible avec les systèmes Simon 500 Cima
• Adaptable à Simon 27 Play et Simon K45 avec adaptateur
• Possibilité de fixation supplémentaire par vissage
• Conçue pour une polyvalence maximale dans les installations professionnelles

Entretien :

• Nettoyer avec un chiffon doux et sec
• Ne pas utiliser de produits abrasifs
• Éviter les nettoyants contenant du chlore

Une solution pensée pour ceux qui recherchent ordre, sécurité et capacité d’intégration dans leurs installations, avec un design fiable répondant aux exigences du quotidien sans complications.
