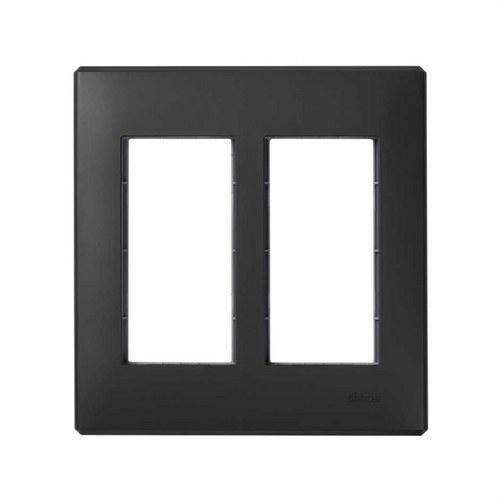

Cadre encastrable mural et châssis pour 2 éléments doubles graphite Simon 500 Cima

Le cadre mural à encastrer avec châssis pour 2 éléments doubles Simon 500 Cima (réf. 51010102-038) en finition graphite RAL 7021 est une solution robuste et professionnelle pour les installations électriques nécessitant une sécurité, une résistance et une durabilité maximales.

Conçu pour accueillir 4 modules (2 éléments doubles), cet ensemble comprend un cadre à encastrer, des châssis, une cloison métallique, un câble de mise à la terre et un manuel d'installation, fournissant tout le nécessaire pour une installation complète et sécurisée.

Avec des dimensions extérieures de 157 x 164 x 30 mm et une profondeur de 21 mm, il s'adapte parfaitement à l'ouverture d'installation de 141 x 135 mm, garantissant une intégration précise dans le mur.

Fabriqué en matériau thermoplastique sans halogène, il offre un haut niveau de sécurité en cas d'incendie, empêchant la propagation de la flamme et réduisant la toxicité des fumées. Cette caractéristique en fait un choix idéal aussi bien pour les bâtiments publics que privés et les habitations particulières.

Caractéristiques techniques principales :

• Série : Simon 500 Cima
• Version : 2 éléments doubles (4 modules)
• Finition : Graphite (RAL 7021)
• Dimensions : 157 x 164 x 30 mm
• Profondeur : 21 mm
• Dimension de l'ouverture : 141 x 135 mm
• Indice de protection : IP4X
• Classement de résistance aux chocs : IK07
• Résistance à la chaleur : +125ºC (IEC 60695-10-2)
• Température maximale de fonctionnement : +90ºC
• Extinction : +850ºC / 30 secondes (GWFI selon IEC 60695-2-11)
• Résistance d'isolement : >5 MΩ à 500 V
• Rigidité diélectrique : Pas de perforation ni de contournement avec 2000 V à 50 Hz pendant 1 minute

Il intègre une cloison métallique pour garantir l'immunité électromagnétique dans le câblage VDM, améliorant la protection contre les interférences lorsqu'il est correctement installé dans les logements prévus du boîtier.

Le système de fixation se fait par clipsage direct dans le boîtier, sans besoin d'outils, bien qu'il soit possible de visser les châssis pour une fixation supplémentaire si l'installation l'exige.

Installation :

• Adapté pour une installation encastrée dans le mur
• Installable dans un boîtier spécifique Simon 500 Cima
• Orientation d'installation verticale
• Extraction et démontage uniquement avec outil
• Plage de température pendant l'installation : -5ºC à +60ºC
• Distance recommandée entre boîtiers pour un alignement optimal : 22 mm

Outre ses hautes performances techniques, il se distingue par sa résistance aux chocs, impacts, humidité et hautes températures, conservant son intégrité structurelle et son esthétique au fil du temps.

L'entretien est simple : nettoyer avec un chiffon doux et sec, en évitant les produits abrasifs ou contenant du chlore afin de préserver la finition.

Une solution professionnelle pensée pour les installations exigeantes où la sécurité et la durabilité sont prioritaires. Si vous recherchez un cadre résistant, fiable et à la finition élégante, cette option répond parfaitement à vos attentes.
