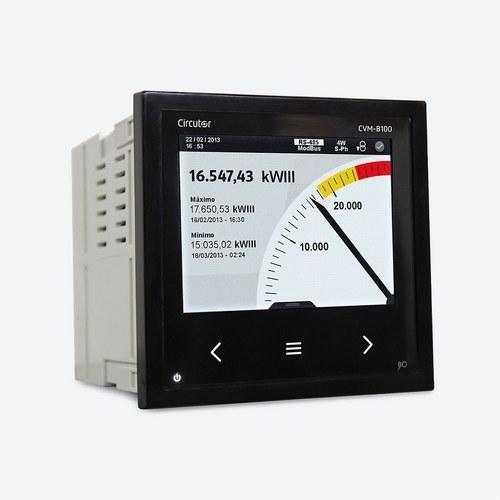

Analyseur de réseau triphasé avec panneau couleur CVM-B100-ITF-485-ICT2

Le analyseur de réseaux triphasé Circutor CVM-B100-ITF-485-ICT2 (code M56011) est un dispositif avancé conçu pour la surveillance et le contrôle des paramètres électriques dans des installations de moyenne et basse tension. Avec son écran TFT couleur haute résolution et sa capacité à mesurer en quatre quadrants (consommation et génération), cet équipement se présente comme une solution complète pour tableaux électriques de distribution, fournissant des mesures précises et un contrôle exhaustif de tous les aspects liés à la consommation énergétique.

Mesure de précision et connectivité avancée : Le CVM-B100 dispose d'une précision de Classe 0.5S pour l'énergie active et est capable d'effectuer des mesures de haute précision dans des réseaux triphasés à 3 ou 4 fils, biphasés ou monophasés, avec possibilité d'utilisation dans des connexions ARON. Équipé de communications RS-485 et supportant les protocoles Modbus/RTU et BACnet, le dispositif peut s'intégrer facilement dans des systèmes de gestion énergétique centralisés, permettant la surveillance à distance et la configuration avancée de l'équipement.

Fonctions d'expansion et de personnalisation : Le CVM-B100 est entièrement extensible et permet l'incorporation de jusqu'à 4 modules supplémentaires pour entrées et sorties digitales, sorties analogiques, et communications avancées telles que Modbus/TCP, Mbus, LonWorks ou Profibus. Cela offre une grande flexibilité pour s'adapter à différentes besoins de surveillance ou de contrôle dans des installations industrielles ou commerciales. De plus, son innovant interface SCV (Slide, Choose & View) permet une navigation simple et une personnalisation totale des paramètres affichés à l'écran.

Alarmes programmables et sorties configurables : Ce modèle dispose de 2 sorties à relais et 2 sorties à transistor, qui peuvent être configurées indépendamment pour générer des alarmes basées sur n'importe quel paramètre électrique. Les alarmes sont entièrement programmables, permettant de définir des valeurs minimales et maximales, des temps de retard et des conditions de verrouillage. De plus, il est possible de générer des impulsions de sortie pour la mesure de paramètres incrémentaux tels que énergie, coûts ou émissions de CO2.

Contrôle avancé et datalogger optionnel : L'analyseur peut agir comme un convertisseur en signaux analogiques pour n'importe quel paramètre instantané, et grâce à sa capacité d'intégration dans des systèmes SCADA, il permet la transmission de données à distance pour une gestion centralisée de l'énergie. Un datalogger autonome avec serveur web peut également être ajouté, permettant la visualisation de données historiques via un navigateur standard.

Applications spéciales à 400 Hz : Le CVM-B100 dispose également d'une version adaptée pour fonctionner dans des réseaux opérant à 400 Hz, ce qui le rend idéal pour des applications dans des secteurs tels que l'aéronautique, l'astronautique, le naval et le militaire.

Spécifications techniques :

• Tension nominale : 100-240 V~ (AC) / 120-300 Vdc (DC).
• Courant d'entrée : .../5 A | .../1 A | .../250 mA.
• Protocole de communication : Modbus/RTU, BACnet.
• Précision de l'énergie : Classe 0.5S.
• Écran : TFT couleur de 3,5 pouces, avec résolution VGA.
• Dimensions : 96 x 96 mm.
• Degré de protection : IP 40 (Frontal), IP 65 (avec joint d'étanchéité).
• Poids : 0,516 kg.

Applications : Le CVM-B100-ITF-485-ICT2 est idéal pour son installation dans des tableaux électriques de distribution dans des environnements industriels ou commerciaux où un contrôle précis de la consommation énergétique est requis. Sa capacité à mesurer en temps réel, combinée à la possibilité de programmer des alarmes et à la connectivité avancée, en fait un outil indispensable pour optimiser la consommation d'énergie et réduire les coûts opérationnels.

Ce dispositif est une solution robuste et polyvalente pour ceux qui recherchent une gestion avancée de l'énergie dans des installations électriques, garantissant des mesures précises et un contrôle total sur la consommation électrique et l'efficacité opérationnelle.
