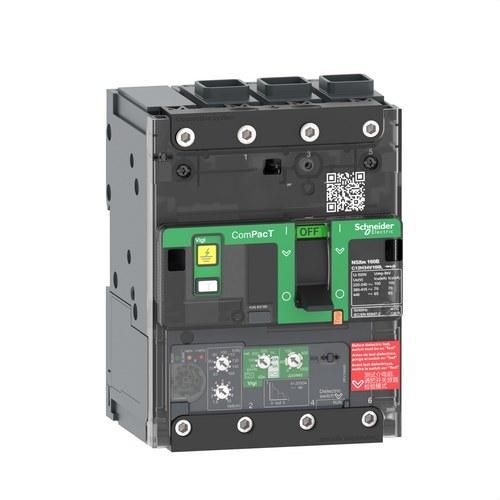

Disjoncteur ComPacT NSXm160E 16kA AC 3P 160A Micrologic 4.1 ELINK

Le disjoncteur automatique Schneider Electric ComPacT NSXm160E 16kA AC 3P 160A avec unité de contrôle Micrologic 4.1 ELINK est une solution compacte et efficace pour la protection des installations électriques dans les environnements industriels et commerciaux. Conçu avec une technologie avancée, ce disjoncteur automatique se distingue par sa capacité à optimiser l'espace sans compromettre la performance, ce qui en fait l'un des plus petits du marché dans sa catégorie.

Avec un courant nominal de 160A à 40°C et une capacité de coupure (Icu) de 16kA à 415V AC, le ComPacT NSXm160E garantit une performance fiable et sécurisée dans des réseaux jusqu'à 440V AC avec des fréquences de 50/60 Hz. Cela le rend adapté à une large gamme d'applications électriques nécessitant une protection contre les courts-circuits et les surcharges. Sa catégorie d'emploi A et sa capacité à gérer des courants de coupure élevés assurent la protection des équipements électriques et des installations dans des situations critiques.

Ce disjoncteur automatique à 3 pôles est équipé de la technologie innovante de connexions Everlink, qui garantit une connexion sécurisée et stable même dans des conditions de vibration ou d'expansion thermique. Everlink fournit un contact solide et réduit le risque de connexions lâches ou de défaillances dues à des changements de température, améliorant ainsi la sécurité générale du système électrique. De plus, le ComPacT NSXm160E inclut l'option de montage à la fois sur rail DIN et sur plaque, offrant une plus grande flexibilité dans son installation et son adaptabilité à différentes configurations de tableaux électriques.

Le ComPacT NSXm160E est doté d'une unité de contrôle électronique Micrologic 4.1, qui offre des fonctions avancées de protection pour garantir la sécurité de l'installation. Parmi les fonctions de protection qu'il inclut figurent la protection contre les surcharges (L), les courts-circuits de courte durée (S), les courts-circuits instantanés (I) et les défauts à la terre (R). Cette combinaison de protections permet de détecter et de réagir rapidement à toute anomalie dans le système électrique, minimisant le risque de dommages aux équipements et améliorant la continuité opérationnelle.

Spécifications techniques clés :

• Courant nominal (In) : 160 A à 40°C, adapté pour protéger les systèmes à haute consommation énergétique.
• Capacité de coupure (Icu) : 16kA à 380-415V AC, 10kA à 440V AC, 25kA à 220-240V AC, permettant la protection dans une variété de réseaux électriques.
• Tension nominale d'utilisation (Ue) : 440V AC, 50/60 Hz, garantissant sa compatibilité avec les réseaux de distribution standard.
• Montage : Peut être installé à la fois sur rail DIN et sur plaque, offrant une grande flexibilité dans son installation.
• Technologie Everlink : Connexions plus sûres et stables, même dans des environnements avec vibration ou changements thermiques.
• Dimensions compactes : Avec 108 mm de large, 144 mm de haut et 80 mm de profondeur, ce disjoncteur est idéal pour les tableaux électriques où l'espace est limité.
• Unité de contrôle : Micrologic 4.1, une solution électronique avancée offrant une protection totale et une surveillance des conditions électriques.
• Fonctions de protection (LSoIR) : Protection contre les surcharges (L), courts-circuits instantanés (I), courts-circuits de courte durée (S) et défauts à la terre (R).
• Normes internationales : Conforme à IEC 60947, CCC et EAC, assurant sa qualité et sa conformité avec les normes mondiales.

Ce disjoncteur différentiel à 3 pôles dispose également d'auxiliaires visibles de l'extérieur, facilitant son installation et son opération. De plus, ses dimensions compactes en font une solution idéale pour les panneaux où l'espace est une ressource limitée, sans sacrifier la capacité de protection ni la facilité d'utilisation.

Le ComPacT NSXm160E se distingue également par sa capacité de montage fixe, ce qui lui confère une plus grande stabilité et sécurité dans son fonctionnement à long terme. Grâce à son design robuste, ce disjoncteur automatique convient à une variété d'applications nécessitant un haut niveau de protection électrique et de fiabilité opérationnelle.

Avantages supplémentaires :

• Technologie avancée de déclenchement électronique : La technologie de déclenchement basée sur Micrologic permet une plus grande précision et fiabilité dans la protection du système électrique.
• Flexibilité d'installation : Compatible avec rail DIN et montage sur plaque, facilitant son intégration dans différents types de tableaux électriques.
• Design compact : Sa taille réduite est idéale pour les tableaux électriques où l'espace est limité.

Le Schneider Electric ComPacT NSXm160E 16kA 3P 160A Micrologic 4.1 ELINK est un choix idéal pour ceux qui recherchent une solution compacte et performante pour la protection de systèmes électriques complexes. Avec sa technologie de connexions avancées Everlink, sa flexibilité d'installation et ses fonctions de protection avancées, ce disjoncteur automatique offre une excellente combinaison de sécurité, fiabilité et efficacité pour les applications industrielles et commerciales.
