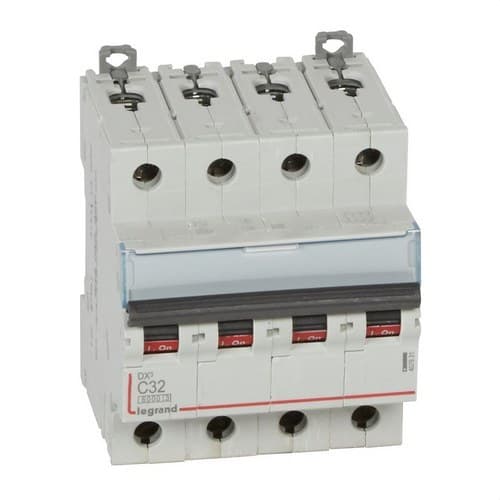

Disjoncteur DX3 4P 32A Courbe C 6/10kA

Le disjoncteur magnétothermique Legrand DX³ 407931 est un disjoncteur automatique de 4 pôles et 32 ampères conçu pour protéger les installations électriques contre les surcharges et les courts-circuits. Il dispose d’une caractéristique de déclenchement courbe C, d’une tension nominale de 400 volts en courant alternatif et d’un pouvoir de coupure de 6 kiloampères selon EN 60898-1 et de 10 kiloampères selon IEC 60947-2 à 400 volts.

Sa configuration tétrapolaire avec 4 pôles protégés, son montage sur rail DIN et son format de 4 modules facilitent son intégration dans les tableaux électriques. En plus d’assurer une protection magnétothermique, il permet de réaliser des fonctions de commande et d’isolement du circuit.

Disjoncteur magnétothermique Legrand DX³ tétrapolaire de 32 ampères

La référence 407931 fait partie de la gamme DX³ de Legrand. Le dispositif combine deux systèmes de déclenchement complémentaires pour protéger les conducteurs et les équipements d’une installation électrique contre les surintensités.

La protection thermique réagit aux surcharges maintenues pendant une certaine période, tandis que la protection magnétique agit rapidement lorsqu’un courant élevé provoqué par un court-circuit apparaît.

4 pôles protégés

Le Legrand 407931 dispose de 4 pôles au total et de 4 pôles protégés. Son mécanisme assure l’ouverture simultanée des pôles lors du déclenchement du disjoncteur automatique.

Cette configuration permet d’utiliser un seul appareil pour protéger des circuits nécessitant une coupure tétrapolaire, facilitant ainsi son intégration dans les tableaux de distribution.

Courbe C avec déclenchement magnétique entre 160 et 320 ampères

Le disjoncteur magnétothermique présente une courbe de déclenchement C. Dans ce type de disjoncteur automatique, l’action magnétique face aux courts-circuits se produit entre 5 et 10 fois le courant nominal.

Pour cette référence de 32 ampères, Legrand spécifie un seuil de déclenchement magnétique compris entre 160 et 320 ampères. Cette caractéristique permet d’accepter certaines pointes momentanées de courant sans perdre la capacité de réponse rapide face à un court-circuit.

Pouvoir de coupure de 6 kiloampères selon EN 60898-1

Selon la norme EN 60898-1, le Legrand DX³ 407931 dispose d’un pouvoir de coupure assigné de 6 kiloampères à 400 volts.

Cette valeur exprime la capacité du disjoncteur à interrompre un courant de court-circuit dans les conditions d’essai établies pour les disjoncteurs automatiques destinés aux installations domestiques et applications similaires.

Pouvoir de coupure de 10 kiloampères selon IEC 60947-2

Conformément à la norme IEC 60947-2, le pouvoir de coupure ultime de l’appareil atteint 10 kiloampères à 400 volts. À 230 volts, Legrand spécifie un pouvoir de coupure ultime de 25 kiloampères.

Pour cette raison, la désignation commerciale 6/10 kiloampères correspond à des valeurs obtenues selon différentes normes et conditions d’essai.

Classe de limitation d’énergie 3

Le disjoncteur magnétothermique présente une classe de limitation d’énergie 3. Cette caractéristique indique sa capacité à limiter l’énergie qui traverse le circuit lors de certaines situations de court-circuit.

La limitation contribue à réduire les contraintes thermiques et électrodynamiques pouvant se produire sur les conducteurs et autres composants de l’installation lors d’une surintensité élevée.

Tension nominale de 400 volts

Le Legrand DX³ 407931 est conçu pour fonctionner à une tension nominale de 400 volts en courant alternatif et admet une fréquence comprise entre 50 et 60 hertz.

Sa tension nominale d’isolement est de 500 volts et la tension de tenue aux chocs atteint 4 kilovolts.

Montage sur rail DIN en 4 modules

Le disjoncteur automatique est prévu pour un montage sur rail DIN et occupe une largeur équivalente à 4 modules, ce qui permet de l’installer à côté de différentiels, contacteurs et autres appareils modulaires dans le tableau électrique.

La profondeur d’installation indiquée par Legrand est de 44 millimètres.

Dimensions du Legrand 407931

• Largeur : 70,8 millimètres.
• Hauteur : 94,8 millimètres.
• Profondeur : 77,8 millimètres.
• Profondeur d’installation : 44 millimètres.
• Largeur modulaire : 4 modules.

Ces dimensions permettent de déterminer avec précision l’espace nécessaire pour installer le disjoncteur magnétothermique dans le tableau électrique.

Alimentation par le haut ou par le bas

Le Legrand 407931 peut recevoir l’alimentation aussi bien par le haut que par le bas, offrant ainsi une grande flexibilité lors de la conception et du câblage du tableau.

Legrand prévoit une alimentation par câble cuivre, peigne à broches depuis le haut ou le bas, peigne à fourche depuis le bas et systèmes de distribution enfichables HX³ compatibles depuis le haut.

Bornes pour conducteur rigide et souple

Le disjoncteur magnétothermique intègre des bornes de connexion à vis et accepte différentes sections de conducteur :

• Conducteur souple ou multibrin : entre 1,5 et 25 millimètres carrés.
• Conducteur rigide : entre 1,5 et 35 millimètres carrés.

Cette capacité de connexion facilite son adaptation à différentes configurations de tableau et sections de câblage.

Protection IP20 et IK02

Le disjoncteur dispose d’un indice de protection IP20, avec une conception protégée contre le contact accidentel avec les doigts lorsque l’appareil est correctement installé.

Sa résistance mécanique aux chocs est IK02.

Prévu pour une large plage de température

Le Legrand DX³ 407931 peut fonctionner avec une température ambiante comprise entre -25 et 70 degrés Celsius. Pour le stockage, le fabricant indique une plage comprise entre -40 et 70 degrés Celsius.

L’appareil présente un degré de pollution 2, conformément à ses caractéristiques techniques.

Compatible avec les auxiliaires DX³

Le disjoncteur magnétothermique permet d’intégrer des équipements auxiliaires compatibles de la gamme Legrand DX³. Il est ainsi possible d’ajouter certaines fonctions de commande, de signalisation ou de déclenchement à distance selon les besoins du projet.

Legrand prévoit également l’association avec des accessoires et blocs compatibles afin d’élargir les possibilités de configuration du tableau électrique.

Identification simple du circuit

La face avant intègre un emplacement pour étiquette permettant d’identifier le circuit protégé. Cette caractéristique facilite les opérations de mise en service, de maintenance et de repérage des lignes dans les tableaux comportant de nombreux appareils.

Caractéristiques techniques du Legrand 407931

• Marque : Legrand.
• Gamme : DX³.
• Référence : 407931.
• EAN : 3245064079310.
• Type de produit : disjoncteur magnétothermique.
• Nombre de pôles : 4.
• Nombre de pôles protégés : 4.
• Courant nominal : 32 ampères.
• Courbe de déclenchement : C.
• Seuil magnétique : entre 160 et 320 ampères.
• Tension nominale : 400 volts en courant alternatif.
• Fréquence : entre 50 et 60 hertz.
• Pouvoir de coupure selon EN 60898-1 à 400 volts : 6 kiloampères.
• Pouvoir de coupure ultime selon IEC 60947-2 à 400 volts : 10 kiloampères.
• Pouvoir de coupure ultime selon IEC 60947-2 à 230 volts : 25 kiloampères.
• Tension nominale d’isolement : 500 volts.
• Tension de tenue aux chocs : 4 kilovolts.
• Classe de limitation d’énergie : 3.
• Degré de pollution : 2.
• Montage : rail DIN.
• Nombre de modules : 4.
• Largeur : 70,8 millimètres.
• Hauteur : 94,8 millimètres.
• Profondeur : 77,8 millimètres.
• Profondeur d’installation : 44 millimètres.
• Indice de protection : IP20.
• Résistance aux chocs : IK02.
• Section de conducteur souple ou multibrin : entre 1,5 et 25 millimètres carrés.
• Section de conducteur rigide : entre 1,5 et 35 millimètres carrés.
• Type de connexion : borne à vis.
• Sens d’alimentation : par le haut ou par le bas.
• Température de fonctionnement : entre -25 et 70 degrés Celsius.
• Température de stockage : entre -40 et 70 degrés Celsius.
• Couleur : gris RAL 7035.
• Porte-étiquette : oui.
• Compatible avec des équipements auxiliaires : oui.

Protection tétrapolaire pour tableaux électriques

Le Legrand DX³ 407931 combine un courant nominal de 32 ampères, une courbe C, une protection de 4 pôles et des capacités de coupure de 6 kiloampères selon EN 60898-1 et 10 kiloampères selon IEC 60947-2 à 400 volts.

Son format de 4 modules, son montage sur rail DIN, la possibilité d’une alimentation par le haut ou par le bas, sa large plage de connexion et sa compatibilité avec les auxiliaires DX³ facilitent son intégration dans les tableaux électriques nécessitant une protection contre les surcharges et les courts-circuits.
