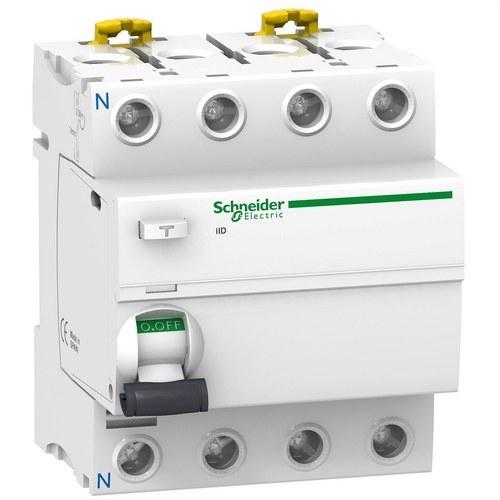

Disjoncteur différentiel Acti9 iID 4P 100A 300mA AC

Le disjoncteur différentiel Schneider Electric Acti9 iID 4P 100A 300mA AC est une solution avancée et fiable pour protéger aussi bien les installations domestiques qu'industrielles. Ce dispositif de haute qualité, conçu pour la déconnexion automatique en cas de fuite de courant à la terre, protège contre les décharges électriques et le risque d'incendies, offrant une sécurité accrue dans l'utilisation quotidienne.

Ce modèle à 4 pôles (4P), avec un courant nominal de 100 A et une sensibilité de 300 mA, est idéal pour son installation dans des réseaux de courant alternatif (CA). Sa classe de protection de type AC en fait le choix approprié pour se protéger contre les fuites à la terre dans les installations électriques opérant entre 380 VCA et 415 VCA, avec une fréquence de 50 ou 60 Hz. De plus, il dispose d'une technologie de déclenchement par courant résiduel indépendante de la tension, assurant son efficacité dans diverses conditions de réseau.

Caractéristiques techniques :

• Courant nominal (In) : 100 A
• Sensibilité aux fuites à la terre : 300 mA
• Capacité de coupure nominale : 1500 A
• Courant de court-circuit conditionnel : 10 kA
• Durabilité électrique : Jusqu'à 10 000 cycles
• Durabilité mécanique : Jusqu'à 20 000 cycles
• Tension d'isolement nominale (Ui) : 500 V CA
• Résistance aux pics de tension (Uimp) : 6 kV

Une des caractéristiques les plus remarquables de ce disjoncteur différentiel est son système d'indicateurs Visitrip et VisiSafe. Le premier, grâce à un indicateur mécanique à l'avant de l'appareil, permet d'identifier rapidement quel disjoncteur a déclenché en raison d'une panne, réduisant ainsi le temps d'intervention et de réparation. Quant à l'indicateur VisiSafe, il confirme l'ouverture complète des pôles, garantissant un entretien sécurisé dans les zones de l'installation en aval.

Ce disjoncteur différentiel est fabriqué en couleur blanche (RAL9003), et ses dimensions compactes (72 mm de largeur, 91 mm de hauteur et 73,5 mm de profondeur) le rendent adapté pour l'installation dans des tableaux électriques par montage sur rail DIN. De plus, son design modulaire permet une intégration facile dans des systèmes électriques existants, occupant un espace de 8 modules de 9 mm chacun.

Avantages supplémentaires :

• Compatibilité normative : Conforme à la norme EN/IEC 61008-1, garantissant sa sécurité et son efficacité selon les standards internationaux.
• Degré de protection : IP20 lorsqu'il est à l'extérieur, qui s'élève à IP40 lorsqu'il est installé à l'intérieur d'une armoire modulaire, conformément à la norme IEC/EN 60529.
• Large plage de températures : Fonctionne à des températures de -5 °C à 60 °C, avec une plage de stockage étendue de -40 °C à 85 °C, assurant ses performances dans des conditions environnementales extrêmes.

L'Acti9 iID est également très robuste, avec une résistance mécanique allant jusqu'à 20 000 cycles et une résistance électrique allant jusqu'à 10 000 cycles, ce qui assure sa durabilité et sa fiabilité à long terme. Ses bornes acceptent une section de câblage allant jusqu'à 35 mm² pour le câble rigide et jusqu'à 25 mm² pour le câble flexible, avec un couple de serrage de 3,5 N.m, garantissant une connexion sûre et efficace.

Le Schneider Electric Acti9 iID 4P 100A 300mA est un excellent choix pour ceux qui recherchent un disjoncteur différentiel efficace, sûr et facile à installer. Avec sa capacité à protéger contre les défauts à la terre, combinée à ses indicateurs Visitrip et VisiSafe, il facilite l'entretien et améliore la sécurité électrique dans tout type d'installation.
