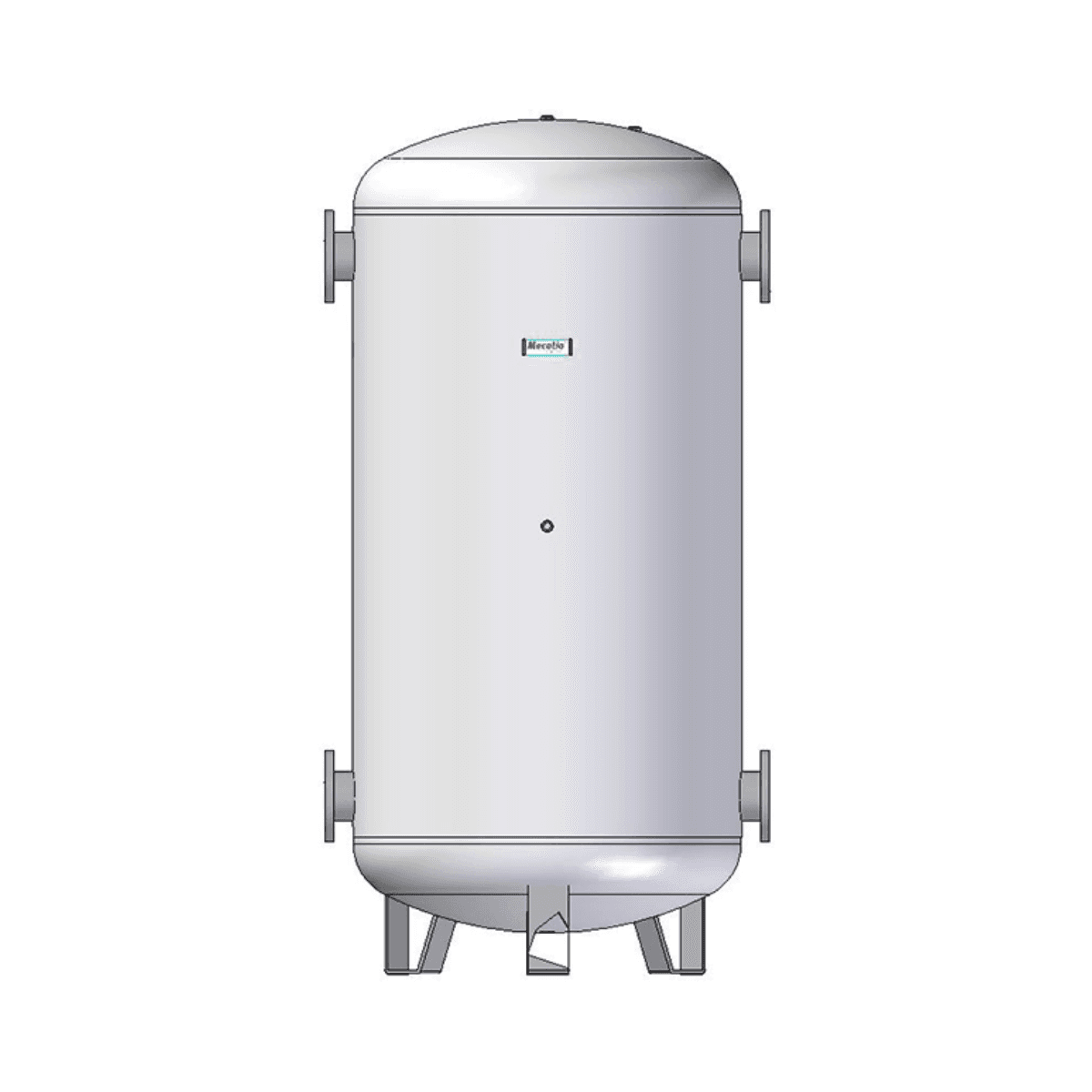

Réservoir d'inertie en acier inoxydable Mecalia DPI/DI de 100 litres

Le ballon tampon Mecalia DPI/DI de 100 litres, référence 02704, est conçu pour accumuler l’eau froide ou chaude du circuit primaire dans les installations de chauffage et de climatisation. Il est fabriqué en acier inoxydable AISI 304, intègre une isolation thermique et est conçu pour une installation verticale au sol.

Avec une pression maximale de service de 6 bars et une plage de température comprise entre -10 et 90 degrés Celsius, ce ballon permet d’augmenter le volume d’eau disponible dans le circuit et de favoriser un fonctionnement plus stable des systèmes avec pompe à chaleur, chaudière, énergie solaire ou équipements de production d’eau froide.

Ballon tampon de 100 litres pour chauffage et climatisation

Le Mecalia DPI/DI 100 agit comme volume de stockage au sein du circuit primaire de l’installation. Sa fonction est de stocker l’énergie thermique sous forme d’eau chaude ou froide et de disposer d’une réserve pouvant être utilisée lorsque l’installation l’exige.

L’intégration d’un ballon tampon peut aider à augmenter le volume hydraulique disponible et à stabiliser le fonctionnement de l’installation, en particulier dans les systèmes de climatisation et de chauffage fonctionnant avec des générateurs tels que des pompes à chaleur, chaudières ou systèmes solaires.

Fabriqué en acier inoxydable AISI 304

Le corps du ballon est fabriqué en acier inoxydable AISI 304, offrant une construction résistante pour une utilisation avec l’eau du circuit primaire.

Mecalia spécifie ce modèle pour fonctionner exclusivement en circuits fermés. Le ballon n’est pas conçu pour le stockage direct d’eau chaude sanitaire et doit donc être utilisé uniquement dans les applications hydrauliques indiquées par le fabricant.

Adapté à l’eau froide et à l’eau chaude

Le ballon peut être utilisé aussi bien avec de l’eau chaude que de l’eau froide du circuit primaire. Sa température de fonctionnement est comprise entre -10 et 90 degrés Celsius, ce qui permet de l’intégrer dans différentes configurations de chauffage et de refroidissement.

Parmi les applications indiquées par Mecalia figurent les installations de climatisation avec groupe d’eau glacée, les systèmes d’énergie solaire, les pompes à chaleur et les chaudières.

Pression de service de 6 bars

Le Mecalia DPI/DI 100 est conçu pour fonctionner à une pression maximale de 6 bars. L’installation doit toujours disposer des dispositifs de protection hydraulique appropriés et Mecalia indique expressément la nécessité d’installer des soupapes de sécurité.

La pression, la température et la configuration hydraulique de l’installation doivent rester dans les limites établies par le fabricant.

Isolation thermique en polyuréthane

Le ballon intègre une isolation thermique en mousse rigide de polyuréthane injecté, avec une conductivité thermique déclarée de 0,022 watts par mètre et degré Celsius et une densité comprise entre 45 et 50 kilogrammes par mètre cube.

La mousse utilisée est sans HCFC et réduit les échanges thermiques entre l’eau stockée et l’environnement, contribuant à conserver plus longtemps la température du circuit.

La finition extérieure est réalisée au moyen d’un revêtement en PVC ou en polyester semi-rigide selon la capacité du ballon.

Installation verticale au sol

Le DPI/DI 100 est conçu pour une installation verticale posée au sol. Le ballon intègre des pieds dans sa partie inférieure afin d’offrir une base stable et de maintenir l’enveloppe séparée de la surface d’installation.

Son format vertical permet de concentrer les 100 litres de capacité sur une surface réduite, facilitant son intégration dans les locaux techniques et les espaces destinés aux équipements de chauffage et de climatisation.

Quatre raccords principaux filetés

Les ballons DPI/DI jusqu’à 500 litres intègrent quatre tubulures principales avec filetage femelle. Sur le modèle de 100 litres, les raccords principaux pour les circuits de chauffage et de refroidissement sont de 1 pouce et demi.

Ces raccords permettent de configurer le ballon comme élément de stockage et d’intégration hydraulique entre le générateur et les circuits consommateurs.

Raccords du Mecalia DPI/DI 100

• Purge : raccord de demi-pouce.
• Soupape de sécurité : raccord de demi-pouce.
• Sortie vers le circuit de chaleur : raccord de 1 pouce et demi.
• Sortie vers le circuit de froid : raccord de 1 pouce et demi.
• Vidange : raccord de trois quarts de pouce.
• Entrée depuis le groupe d’eau glacée ou retour vers la chaudière : raccord de 1 pouce et demi.
• Prise pour thermomètre : raccord de demi-pouce.
• Entrée depuis la chaudière ou retour vers le groupe d’eau glacée : raccord de 1 pouce et demi.

Préparé pour différentes configurations hydrauliques

L’agencement des raccords permet d’utiliser le ballon avec des équipements destinés aussi bien à produire de la chaleur que du froid. Mecalia identifie des prises spécifiques pour l’entrée depuis la chaudière, le retour vers la chaudière, l’entrée depuis le groupe d’eau glacée, le retour vers le groupe d’eau glacée et les sorties vers les circuits consommateurs.

Il dispose également de raccords indépendants pour la purge, la vidange, la soupape de sécurité et le thermomètre, facilitant l’intégration des éléments auxiliaires nécessaires à l’installation.

Dimensions compactes pour 100 litres de capacité

Le modèle DPI/DI 100 présente un diamètre extérieur approximatif de 520 millimètres et une hauteur totale de 963 millimètres.

Le corps cylindrique dispose d’une hauteur utile indiquée de 600 millimètres et l’ensemble présente un poids approximatif de 26 kilogrammes.

Ces dimensions facilitent la planification de l’espace nécessaire dans le local technique et doivent être prises en compte pour garantir un accès adéquat lors de l’installation et de la maintenance.

Applications avec pompe à chaleur et aérothermie

Parmi les applications indiquées par Mecalia figure le chauffage ou le refroidissement au moyen d’une pompe à chaleur. Le DPI/DI 100 peut donc être intégré comme ballon tampon dans des installations d’aérothermie compatibles nécessitant d’augmenter le volume d’eau du circuit primaire.

Le dimensionnement du ballon doit être réalisé selon les besoins hydrauliques du système et les indications du fabricant de la pompe à chaleur ou du générateur installé.

Utilisation avec chaudières, énergie solaire et groupes d’eau glacée

En plus des pompes à chaleur, Mecalia prévoit l’utilisation de la gamme DPI/DI avec des chaudières, systèmes d’énergie solaire et groupes d’eau glacée.

Le ballon peut agir comme élément de stockage d’énergie thermique afin d’adapter la production du générateur aux besoins du circuit, aussi bien dans les applications de chauffage que de refroidissement.

Caractéristiques techniques du Mecalia DPI/DI 100

• Marque : Mecalia.
• Référence : 02704.
• Modèle : DPI/DI 100.
• Type de produit : ballon tampon.
• Capacité : 100 litres.
• Matériau : acier inoxydable AISI 304.
• Application : eau froide ou chaude du circuit primaire.
• Utilisation : chauffage et climatisation.
• Fonctionnement : circuit fermé.
• Adapté à l’eau chaude sanitaire : non.
• Pression maximale de service : 6 bars.
• Température de service : entre -10 et 90 degrés Celsius.
• Installation : verticale au sol.
• Diamètre extérieur : 520 millimètres.
• Hauteur totale : 963 millimètres.
• Hauteur du corps indiquée par le fabricant : 600 millimètres.
• Poids : environ 26 kilogrammes.
• Raccords principaux : filetage femelle de 1 pouce et demi.
• Raccord de purge : demi-pouce.
• Raccord pour soupape de sécurité : demi-pouce.
• Raccord de vidange : trois quarts de pouce.
• Raccord pour thermomètre : demi-pouce.
• Isolation : mousse rigide de polyuréthane injecté.
• Conductivité thermique de l’isolation : 0,022 watts par mètre et degré Celsius.
• Densité de l’isolation : entre 45 et 50 kilogrammes par mètre cube.
• Isolation sans HCFC : oui.
• Sources de production compatibles : pompe à chaleur, chaudière, énergie solaire et groupe d’eau glacée.

Ballon tampon inoxydable pour stabiliser le circuit primaire

Le Mecalia DPI/DI 100 offre une capacité de 100 litres dans un ballon en acier inoxydable AISI 304 conçu pour fonctionner aussi bien avec de l’eau chaude que froide. Son isolation thermique, sa pression de service de 6 bars et ses multiples raccords permettent de l’intégrer dans une large variété de systèmes de chauffage et de climatisation.

Sa compatibilité avec les pompes à chaleur, chaudières, énergie solaire et groupes d’eau glacée le rend particulièrement utile comme volume de stockage dans les installations où une plus grande inertie thermique et un fonctionnement hydraulique plus stable sont nécessaires, toujours dans un circuit fermé et sans utilisation directe pour l’eau chaude sanitaire.
