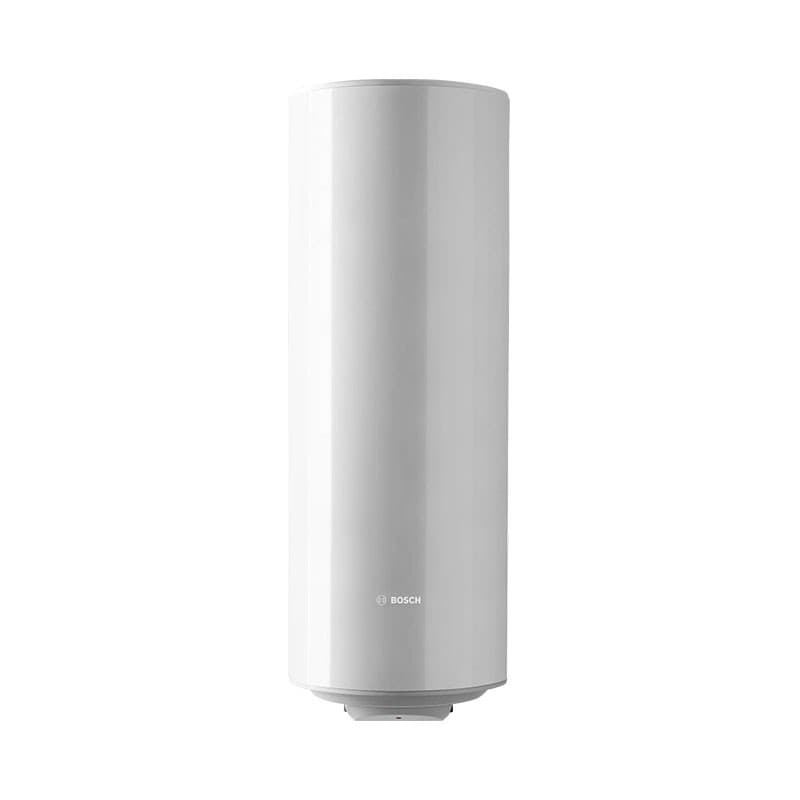

Chauffe-eau électrique vertical Bosch Tronic TR2000TF 500 litres

Le chauffe-eau électrique Bosch Tronic TR2000TF 500 B, référence 7736506216, est un accumulateur électrique de grande capacité conçu pour les installations à forte demande en eau chaude sanitaire. Il dispose d’un volume utile de 500 litres, d’une résistance électrique de 6 000 W et d’une alimentation triphasée en 400 V, combinant une grande capacité de stockage avec une cuve en acier émaillé, une protection par anode magnésium et une isolation thermique haute performance.

Son design est prévu pour une installation verticale au sol, contrairement aux modèles de moindre capacité de la même famille qui peuvent être installés au mur. Le Tronic TR2000TF 500 B intègre un réglage manuel de la température, des raccords hydrauliques G 1", une soupape de sécurité et des isolants galvaniques inclus, constituant une solution particulièrement adaptée lorsqu’il est nécessaire de disposer de grandes quantités d’ECS stockée.

Chauffe-eau électrique grande capacité avec cuve de 500 litres

Le Bosch Tronic TR2000TF 500 B appartient à la gamme Tronic destinée aux installations avec de grands besoins en consommation d’eau chaude.

Sa cuve offre un volume utile de stockage de 500 litres, ce qui permet de disposer d’une réserve d’ECS importante et de répondre à des consommations élevées ou à plusieurs points d’utilisation selon le dimensionnement de l’installation.

La fiche énergétique officielle indique également un volume d’eau mélangée à 40 °C (V40) de 761 litres, valeur obtenue dans les conditions normalisées d’essai établies pour l’étiquetage énergétique.

Puissance électrique de 6 kW

Le chauffe-eau intègre une résistance électrique de 6 000 W pour chauffer l’eau stockée.

Cette puissance élevée est dimensionnée pour une cuve de 500 litres et permet un temps de chauffe déclaré d’environ 4 heures et 50 minutes pour une élévation de température de 50 °C.

Le temps réel nécessaire pour chauffer l’eau dépendra de la température initiale, de la température sélectionnée, des conditions ambiantes et de la consommation simultanée pendant le processus de chauffe.

Alimentation triphasée en 400 V

La référence 7736506216 nécessite une alimentation électrique triphasée de 400 V et 50 Hz.

La documentation technique Bosch indique une intensité nominale d’environ 8,7 A par phase et une section de câble d’alimentation de référence de 2,5 mm².

En raison de sa puissance et de son alimentation triphasée, le raccordement électrique doit être réalisé par un professionnel qualifié et les protections, sections de conducteurs et dispositifs de coupure doivent être dimensionnés conformément au manuel du fabricant et à la réglementation électrique applicable.

Cuve intérieure en acier émaillé

L’accumulateur est fabriqué avec une cuve en acier émaillé conforme aux spécifications Bosch pour le stockage d’eau potable.

L’émaillage protège la surface métallique intérieure en contact avec l’eau et fait partie du système de protection contre la corrosion du chauffe-eau.

Anode magnésium pour la protection anticorrosion

Le Tronic TR2000TF 500 B intègre une anode de protection en magnésium qui complète la protection de la cuve émaillée contre la corrosion.

L’anode est un élément consommable et doit être inspectée périodiquement lors de l’entretien du chauffe-eau. Son état et sa fréquence de remplacement dépendent, entre autres facteurs, de la qualité et de la composition de l’eau de l’installation.

Isolation thermique haute capacité

Le chauffe-eau utilise une isolation thermique en polyuréthane sans CFC pour réduire les pertes de chaleur de l’eau stockée.

La documentation technique indique une épaisseur d’isolation d’environ 49 mm et des pertes thermiques par l’enveloppe de 2,72 kWh toutes les 24 heures.

Une isolation adaptée aide à conserver plus longtemps la température de l’eau et réduit l’énergie nécessaire pour compenser les pertes thermiques en l’absence de consommation.

Température réglable entre 10 et 85 °C

Le Bosch Tronic TR2000TF 500 B dispose d’un réglage manuel de la température de l’eau.

La plage de réglage spécifiée dans le manuel est d’environ 10 à 85 °C. L’appareil est livré d’usine avec le régulateur positionné à 65 °C.

Le sélecteur se trouve dans la partie inférieure de l’appareil et permet d’augmenter ou de réduire la température selon les besoins d’utilisation.

Protection contre la surtempérature

En plus du thermostat de régulation, l’appareil intègre un thermostat de sécurité destiné à protéger le chauffe-eau en cas d’atteinte d’une température anormalement élevée.

La bonne installation des dispositifs électriques et hydrauliques de sécurité est indispensable pour garantir un fonctionnement correct.

Pression maximale d’eau de 10 bar

L’accumulateur est conçu pour supporter une pression maximale admissible du circuit d’eau potable de 10 bar.

L’installation doit comporter les éléments de sécurité et de contrôle de pression indiqués par Bosch, en particulier lorsque la pression du réseau peut atteindre des valeurs élevées.

Soupape de sécurité incluse

La fourniture comprend une soupape de sécurité de 8 bar, destinée à protéger l’accumulateur contre des augmentations excessives de pression pendant le chauffage.

En fonctionnement normal, une petite décharge d’eau peut se produire par la soupape en raison de la dilatation thermique de l’eau. L’évacuation doit être installée en suivant strictement les instructions du fabricant.

Isolants galvaniques inclus

Bosch fournit également deux isolants galvaniques pour les raccordements hydrauliques.

Ces éléments aident à limiter les phénomènes électrochimiques entre différents matériaux de l’installation et doivent être montés conformément aux indications du manuel.

Raccords hydrauliques G 1"

L’entrée d’eau froide et la sortie d’eau chaude sanitaire utilisent des raccords filetés G 1".

• Entrée d’eau froide : G 1".
• Sortie d’eau chaude : G 1".
• Pression maximale admissible : 10 bar.
• Soupape de sécurité fournie : 8 bar.

Installation verticale au sol

Le modèle de 500 litres est spécifiquement conçu pour une installation verticale au sol.

En raison de ses dimensions et de son poids, il doit être placé sur une surface résistante, nivelée et capable de supporter en permanence la charge du chauffe-eau entièrement rempli.

Bosch indique un poids à vide d’environ 160 kg et un poids d’environ 660 kg cuve pleine.

Dimensions du Bosch Tronic TR2000TF 500 B

La documentation officielle actuelle fournit des dimensions extérieures approximatives de 1 838 mm de hauteur, 750 mm de largeur et 880 mm de profondeur.

Le plan dimensionnel du manuel montre un corps cylindrique d’environ 756 mm de diamètre et une dimension maximale au sol d’environ 879 mm en raison des éléments dépassant du corps de l’accumulateur.

Ces dimensions doivent être prises en compte lors de la planification de l’accès au local, du transport jusqu’à l’emplacement définitif et de l’espace nécessaire aux opérations ultérieures de maintenance.

Classe énergétique C et profil de charge XL

Selon la fiche énergétique officielle en vigueur, le TR2000TF 500 B présente un profil de charge XL et une classe d’efficacité énergétique C.

Les données ErP déclarées sont :

• Profil de charge : XL.
• Classe énergétique : C.
• Efficacité énergétique du chauffage de l’eau : 38 % environ.
• Consommation annuelle d’électricité : 4 393 kWh/an.
• Consommation quotidienne d’énergie : 20,129 kWh.
• Niveau de puissance acoustique intérieure : 15 dB.
• Volume utile : 500 litres.
• Eau mélangée à 40 °C, V40 : 761 litres.
• Température d’usine pour essai : 65 °C.

Protection électrique IPX4

Le chauffe-eau dispose d’un indice de protection IPX4 et appartient à la classe de protection électrique I.

L’appareil doit obligatoirement être raccordé à la terre et l’installation électrique doit inclure les protections et dispositifs de coupure exigés par le fabricant et par la réglementation applicable.

Conçu pour l’eau chaude sanitaire

Le Bosch Tronic TR2000TF 500 B a été spécialement conçu pour chauffer et stocker de l’eau potable destinée à l’ECS.

Il doit être installé dans un système sanitaire pressurisé et conformément aux instructions de montage, de mise en service et d’entretien du fabricant.

Entretien du chauffe-eau électrique

Pour maintenir l’appareil en bon état, Bosch prévoit des opérations périodiques d’inspection, de nettoyage et d’entretien.

Parmi les composants nécessitant une attention particulière figurent l’anode magnésium, la soupape de sécurité, l’intérieur de la cuve, la résistance et les éléments de régulation et de protection thermique.

La fréquence nécessaire peut varier selon la qualité de l’eau, la dureté, la température habituelle d’utilisation et les conditions de service.

Caractéristiques techniques du Bosch Tronic TR2000TF 500 B

• Marque : Bosch / Junkers.
• Gamme : Tronic 2000 T.
• Modèle : TR2000TF 500 B.
• Référence : 7736506216.
• Type : chauffe-eau électrique à accumulation.
• Application : production et stockage d’ECS.
• Installation : verticale au sol.
• Capacité utile : 500 litres.
• Puissance nominale : 6 000 W.
• Alimentation : 400 V triphasé.
• Fréquence : 50 Hz.
• Intensité : environ 8,7 A par phase.
• Section de câble indiquée dans le manuel : 2,5 mm².
• Temps de chauffe ΔT 50 °C : 4 h 50 min.
• Plage de réglage : 10-85 °C.
• Réglage d’usine : 65 °C.
• Pression maximale admissible : 10 bar.
• Raccords d’eau : G 1".
• Cuve : acier émaillé.
• Protection anticorrosion : anode magnésium.
• Isolation : polyuréthane sans CFC.
• Épaisseur d’isolation : environ 49 mm.
• Pertes thermiques : 2,72 kWh/24 h.
• Soupape de sécurité : 8 bar, incluse.
• Isolants galvaniques : 2 unités incluses.
• Classe de protection électrique : I.
• Indice de protection : IPX4.
• Profil de charge : XL.
• Classe énergétique : C.
• Efficacité énergétique du chauffage de l’eau : 38 %.
• Consommation annuelle : 4 393 kWh.
• Niveau de puissance acoustique : 15 dB.
• V40, eau mélangée à 40 °C : 761 litres.
• Dimensions extérieures approximatives : 1 838 x 750 x 880 mm.
• Diamètre du corps selon plan : environ 756 mm.
• Poids à vide : 160 kg.
• Poids plein : environ 660 kg.
• EAN : 4062321536183.

Grande réserve d’ECS pour les installations à forte consommation

Le Bosch Tronic TR2000TF 500 B se distingue par ses 500 litres de stockage utile et ses 6 kW de puissance électrique, offrant une solution particulièrement orientée vers les installations qui doivent disposer d’une grande réserve d’eau chaude sanitaire.

Sa cuve émaillée, son anode magnésium, son isolation thermique, sa soupape de sécurité, ses raccords G 1" et son réglage de température entre 10 et 85 °C réunissent les éléments nécessaires à une installation ECS de grande capacité, tandis que son design au sol évite la nécessité d’une fixation murale pour supporter le poids considérable de l’accumulateur.
