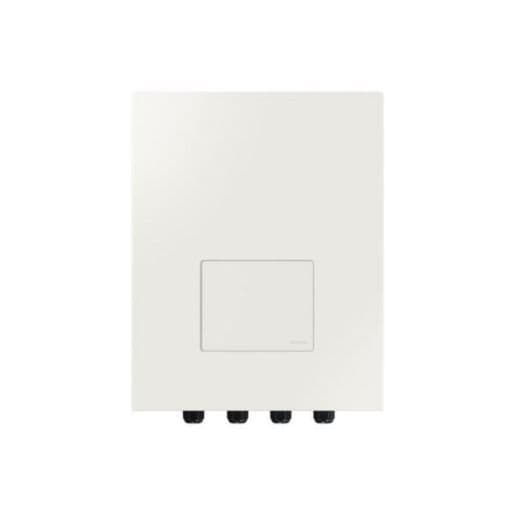

Kit de contrôle en cascade Samsung MIM-E03CN

Le Samsung MIM-E03GN est un kit de commande spécifique permettant d’intégrer des unités extérieures Samsung EHS Mono sans pompe de circulation intégrée dans un système d’aérothermie en cascade. Il fonctionne avec le contrôleur central de cascade Samsung MCM-D3E0N et permet à chaque unité extérieure compatible de communiquer et de fonctionner de manière coordonnée au sein d’installations de chauffage, de refroidissement et de production d’eau chaude sanitaire à forte puissance.

Samsung précise qu’un MIM-E03GN doit être installé par unité extérieure compatible nécessitant un kit de commande. Grâce à cette architecture, le système en cascade peut gérer jusqu’à 8 pompes à chaleur EHS Mono et atteindre une puissance totale maximale de 128 kW, offrant une solution particulièrement adaptée aux immeubles résidentiels collectifs, aux grandes habitations et aux applications commerciales nécessitant une capacité thermique plus élevée.

Kit spécifique pour systèmes Samsung EHS en cascade

Le MIM-E03GN a été développé spécifiquement pour le nouveau système de commande en cascade de Samsung. Sa fonction est de servir d’interface de commande pour chaque unité extérieure EHS Mono compatible ne disposant pas de pompe intégrée, en permettant sa connexion au contrôleur principal MCM-D3E0N.

Samsung indique expressément que le MIM-E03GN est le kit dédié aux unités extérieures raccordées au système en cascade et que d’autres kits de commande ne doivent pas être utilisés comme substituts dans cette configuration.

Jusqu’à 8 pompes à chaleur et 128 kW de puissance

Lorsqu’il est utilisé conjointement avec le contrôleur de cascade MCM-D3E0N, le système peut gérer jusqu’à 8 unités extérieures Samsung EHS Mono. Avec des unités allant jusqu’à 16 kW, l’installation peut atteindre une capacité combinée maximale de 128 kW.

Cette configuration modulaire permet d’adapter la puissance disponible aux besoins thermiques du bâtiment. Le système peut coordonner le fonctionnement des différentes pompes à chaleur en fonction de la demande, évitant que toutes les unités aient à fonctionner simultanément lorsque cela n’est pas nécessaire.

Fonctionnement modulaire et répartition de charge

La solution en cascade Samsung est conçue pour moduler la capacité totale en fonction de la demande de chauffage, de refroidissement ou de production d’eau chaude sanitaire. Le contrôleur principal coordonne les unités extérieures raccordées et répartit la charge entre elles afin d’adapter la production aux besoins de l’installation.

Samsung permet de combiner des unités extérieures de puissances différentes à condition qu’elles appartiennent au même type de produit. Par exemple, au sein d’un système EHS Mono R290, différentes capacités de cette même famille peuvent être combinées.

Il n’est pas permis de mélanger au sein d’une même cascade différentes familles de produits incompatibles. La sélection des unités doit être effectuée en suivant les tableaux de combinaison et les instructions techniques de Samsung.

Compatible avec différentes gammes EHS Mono

Le système de cascade Samsung prend en charge différentes familles de pompes à chaleur EHS Mono. Le MIM-E03GN est utilisé sur les unités compatibles nécessitant un kit de commande individuel pour se connecter au contrôleur central.

• Samsung EHS Mono R32 : compatible avec le système en cascade via MIM-E03GN selon le modèle.
• Samsung EHS Mono HT Quiet : compatible avec le système en cascade via MIM-E03GN.
• Samsung EHS Mono R290 : compatible via MIM-E03GN sur les versions sans pompe intégrée.
• Samsung EHS Mono R290 avec pompe intégrée : ne nécessite pas de MIM-E03GN.

Samsung précise que les unités R290 Mono avec pompe intégrée peuvent être raccordées au système en cascade sans ce kit de commande, car elles disposent des composants nécessaires intégrés.

Contrôleur principal MCM-D3E0N requis

Le MIM-E03GN n’est pas à lui seul le contrôleur maître de l’installation. Sa fonction est de connecter une unité extérieure individuelle au système en cascade. La gestion globale de l’ensemble revient au Samsung MCM-D3E0N, qui agit comme contrôleur central.

Dans les installations comportant plusieurs unités extérieures sans pompe intégrée, un MIM-E03GN est utilisé pour chaque pompe à chaleur, tandis qu’un seul MCM-D3E0N se charge de coordonner l’ensemble.

Chauffage, refroidissement et ECS

Le système EHS Cascade de Samsung est conçu pour gérer des installations de chauffage, de refroidissement et de production d’eau chaude sanitaire. Cela permet d’utiliser plusieurs pompes à chaleur comme une seule installation coordonnée et d’adapter leur fonctionnement à la demande thermique du bâtiment.

Le contrôleur de cascade peut également gérer deux zones de chauffage indépendantes et permet l’intégration d’autres sources thermiques pour configurer des systèmes hybrides, à condition que le projet respecte les conditions et schémas hydrauliques prévus par Samsung.

Continuité de service renforcée

Une installation avec plusieurs pompes à chaleur en cascade offre une architecture modulaire par rapport aux solutions basées sur une seule machine de grande puissance. Samsung a conçu le système pour que, dans certaines situations de défaillance d’une unité, le contrôleur puisse l’isoler et maintenir les autres unités disponibles en fonctionnement.

Cette stratégie permet de conserver une capacité de production thermique pendant la maintenance de l’unité concernée et s’avère particulièrement intéressante dans les bâtiments où le chauffage ou la production d’ECS revêtent une importance élevée.

Intégration avec Modbus et systèmes connectés

Le contrôleur central MCM-D3E0N utilisé avec le MIM-E03GN est compatible avec la communication Modbus afin de faciliter son intégration avec des systèmes externes de contrôle et de gestion des bâtiments.

La plateforme en cascade offre également la compatibilité avec EHS Cloud et SmartThings dans les versions de firmware spécifiées par Samsung. Ces fonctions relèvent du système de commande en cascade et peuvent nécessiter une connexion Internet, un compte Samsung et des composants de communication supplémentaires selon la configuration installée.

Capteur de débit inclus

La livraison du MIM-E03GN comprend un capteur de débit avec un câble de 1,5 mètre. Cet élément permet de contrôler le débit d’eau associé à l’unité extérieure et fait partie des composants nécessaires pour intégrer correctement la pompe à chaleur dans le système hydraulique en cascade.

Les raccords de tuyauterie nécessaires à l’intégration hydraulique du kit sont également fournis, ainsi que les éléments de fixation et les joints.

Contenu de la livraison du Samsung MIM-E03GN

• Kit de commande : Samsung MIM-E03GN.
• Capteur de débit : 1 unité avec câble de 1,5 m.
• Raccord de tuyauterie droit : Ø extérieur 28 mm, 1 unité.
• Raccord de tuyauterie gauche : Ø extérieur 28 mm, 1 unité.
• Éléments de fixation : 2 unités.
• Joints toriques : 2 unités.

Dimensions et alimentation

Le MIM-E03GN présente un format mural avec des dimensions de 380 x 480 x 150 mm et un poids net d’environ 6,7 kg. Son alimentation électrique est monophasée en 230 V et 50 Hz.

La communication avec le système utilise un câblage de commande spécifique, qui doit être installé en respectant les sections, les parcours et les exigences indiqués dans le manuel d’installation Samsung.

Caractéristiques techniques du Samsung MIM-E03GN

• Marque : Samsung.
• Référence : MIM-E03GN.
• Type : kit de commande pour système EHS en cascade.
• Application : unités extérieures Samsung EHS Mono compatibles sans pompe intégrée.
• Contrôleur principal compatible : MCM-D3E0N.
• Nombre de kits nécessaires : 1 par unité extérieure compatible nécessitant un Control Kit.
• Nombre maximal d’unités extérieures par contrôleur de cascade : 8.
• Capacité maximale du système en cascade : jusqu’à 128 kW avec 8 unités de 16 kW.
• Alimentation : monophasée, 230 V, 50 Hz.
• Section de câble de communication indiquée : 0,75 mm².
• Nombre d’unités gérées directement par chaque MIM-E03GN : 1.
• Capteur de débit : inclus.
• Longueur du câble du capteur de débit : 1,5 m.
• Raccords hydrauliques inclus : 2 x Ø28 mm extérieur.
• Dimensions : 380 x 480 x 150 mm.
• Poids net : environ 6,7 kg.
• Installation : murale.

Compatibilité au sein de l’installation en cascade

Samsung établit que le nombre maximal d’unités extérieures raccordées à un seul contrôleur MCM-D3E0N est de huit. Les unités utilisées doivent appartenir à une même famille de produits, bien qu’il soit possible d’utiliser différentes puissances au sein de cette famille.

Par exemple, il est possible de combiner différentes puissances d’EHS Mono R290 compatibles au sein d’une même installation, mais pas de mélanger librement des unités R290, R32 et HT Quiet dans une seule cascade.

Les unités Samsung EHS Mono R290 équipées d’une pompe de circulation intégrée peuvent fonctionner directement avec le contrôleur de cascade et ne nécessitent pas le MIM-E03GN. En revanche, les unités compatibles sans pompe intégrée utilisent ce kit comme interface individuelle avec le système.

Solution pour installations d’aérothermie à forte puissance

Le Samsung MIM-E03GN permet de transformer plusieurs pompes à chaleur EHS Mono compatibles en une installation modulaire coordonnée via le contrôleur MCM-D3E0N. Cette architecture permet d’atteindre jusqu’à 128 kW avec huit unités, d’adapter progressivement la puissance à la demande et de bénéficier d’une plus grande flexibilité qu’une solution basée sur une seule unité de forte capacité.

Par ses caractéristiques, il s’agit d’une solution particulièrement adaptée aux immeubles collectifs, aux applications commerciales et aux projets d’aérothermie centralisée où il est nécessaire de combiner plusieurs pompes à chaleur Samsung EHS Mono.

Important : le MIM-E03GN est un kit de commande individuel pour le système en cascade et ne remplace pas le contrôleur principal MCM-D3E0N. La compatibilité exacte de chaque unité extérieure doit être vérifiée avant de concevoir l’installation. ClimateHub et Hydro Unit ne sont pas compatibles avec cette solution en cascade selon la documentation Samsung actuelle.
