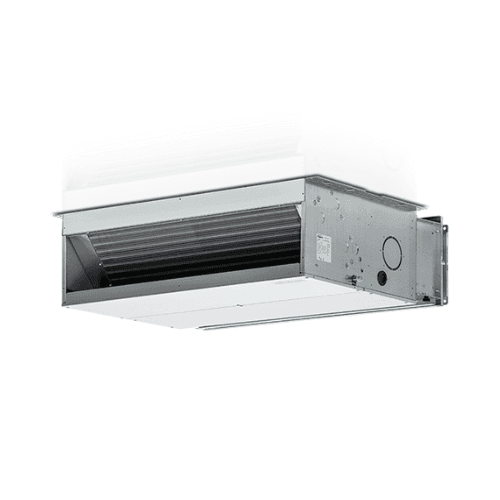

Ventilo-convecteur gainable Galletti UTN 19A 2 tubes 7,7 kW froid / 7,5 kW chaud

Le fancoil gainable Galletti UTN 19A, référence UT19A0L00000N0A, est une unité terminale hydronique gainable haute performance pour installations 2 tubes. Il intègre une batterie d’échange à 4 rangs, des ventilateurs centrifuges à double aspiration et un moteur électrique à 3 vitesses, offrant jusqu’à 1.577 m³/h de débit d’air et une pression statique utile allant jusqu’à 62 Pa.

Sa grande flexibilité de montage permet une installation en position horizontale ou verticale, facilitant son intégration dans les faux plafonds, les locaux techniques et les réseaux de gaines. La configuration spécifique UT19A0L00000N0A dispose de raccordements hydrauliques à gauche et est livrée sans batterie supplémentaire, vanne, panneau de commande, sondes ni filtre, permettant de compléter l’équipement avec les accessoires adaptés à chaque projet.

Fancoil Galletti UTN 19A pour systèmes 2 tubes

Le UTN 19A est conçu pour les installations hydroniques dans lesquelles l’eau froide ou chaude provenant du générateur circule dans une seule batterie principale.

Dans une installation 2 tubes, le même circuit hydraulique est utilisé alternativement pour le refroidissement ou le chauffage selon la saison et la température de l’eau fournie.

Il peut être intégré, correctement dimensionné, à des systèmes tels que :

• Pompes à chaleur air-eau.
• Refroidisseurs d’eau.
• Chaudières.
• Systèmes hydroniques centralisés.
• Installations résidentielles et tertiaires de climatisation par gaines.

Version A haute performance

Dans la nomenclature Galletti, la lettre A identifie la version gainable haute performance.

Sur le UTN 19A, la batterie principale utilise 4 rangs d’échange, avec tubes en cuivre et ailettes en aluminium fixées par expansion mécanique afin d’obtenir une surface d’échange thermique élevée.

Moteur électrique à 3 vitesses

Le code de configuration intègre un moteur de type 0, que Galletti identifie comme un moteur électrique à 3 vitesses.

Le moteur est monté sur supports antivibratoires, dispose d’un condensateur permanent et d’une protection thermique de l’enroulement, et est directement accouplé à l’ensemble des ventilateurs centrifuges.

Les différentes vitesses permettent d’adapter simultanément le débit d’air, la puissance thermique, la pression disponible et les émissions acoustiques aux besoins de l’installation.

Débit d’air jusqu’à 1.577 m³/h

La fiche technique officielle actuelle indique les débits nominaux suivants pour le Galletti UTN 19A :

• Vitesse minimale : 1.166 m³/h.
• Vitesse moyenne : 1.500 m³/h.
• Vitesse maximale : 1.577 m³/h.

Cette plage permet d’adapter le fonctionnement aux pertes de charge des gaines et au volume d’air requis dans l’espace climatisé.

Pression statique utile jusqu’à 62 Pa

La pression disponible varie également selon la vitesse sélectionnée :

• Vitesse minimale : 38 Pa.
• Vitesse moyenne : 50 Pa.
• Vitesse maximale : 62 Pa.

Ces valeurs doivent être utilisées pour dimensionner correctement le réseau de gaines, en tenant compte des pertes de charge générées par les gaines, coudes, transitions, filtres, grilles et diffuseurs.

Performances frigorifiques actuelles

Galletti publie actuellement les performances du UTN 19A en refroidissement avec eau à 7/12 °C et air entrant à 27 °C de bulbe sec et 19 °C de bulbe humide, conformément à EN 1397:2021.

• Puissance frigorifique totale à vitesse minimale : 7,34 kW.
• Puissance frigorifique totale à vitesse moyenne : 9,17 kW.
• Puissance frigorifique totale à vitesse maximale : 10,1 kW.

La puissance frigorifique sensible publiée est :

• Vitesse minimale : 5,43 kW.
• Vitesse moyenne : 6,81 kW.
• Vitesse maximale : 8,83 kW.

Les performances réelles dépendront des températures d’entrée et de sortie de l’eau, des conditions de l’air, du débit hydraulique et de la vitesse sélectionnée.

Performances actuelles en chauffage

Pour le chauffage, les données officielles actuelles sont déterminées avec eau à 45/40 °C et air entrant à 20 °C.

• Puissance calorifique à vitesse minimale : 7,94 kW.
• Puissance calorifique à vitesse moyenne : 9,96 kW.
• Puissance calorifique à vitesse maximale : 11,0 kW.

Ces conditions d’essai à basse température d’eau sont particulièrement pertinentes pour les installations hydroniques modernes alimentées par pompe à chaleur.

Débit hydraulique en refroidissement

Dans les conditions nominales de refroidissement, Galletti spécifie :

• Vitesse minimale : 1.266 l/h.
• Vitesse moyenne : 1.582 l/h.
• Vitesse maximale : 1.749 l/h.

Les pertes de charge correspondantes dans la batterie principale sont :

• Minimale : 20 kPa.
• Moyenne : 31 kPa.
• Maximale : 36 kPa.

Débit hydraulique en chauffage

Avec de l’eau à 45/40 °C, le tableau officiel indique :

• Vitesse minimale : 1.365 l/h.
• Vitesse moyenne : 1.715 l/h.
• Vitesse maximale : 1.857 l/h.

Les pertes de charge hydrauliques correspondantes sont :

• Minimale : 22 kPa.
• Moyenne : 29 kPa.
• Maximale : 34 kPa.

Raccordements hydrauliques de 3/4"

Le UTN 19A utilise des raccordements hydrauliques de 3/4" sur la batterie principale.

La référence UT19A0L00000N0A intègre spécifiquement les raccordements de la batterie principale sur le côté gauche, selon le configurateur officiel Galletti.

La batterie de la gamme permet différentes dispositions selon la configuration demandée, il convient donc de respecter l’orientation correspondant à la référence commerciale exacte.

Configuration sans batterie supplémentaire

La référence n’intègre pas de seconde batterie d’échange, confirmant sa configuration pour un système 2 tubes.

Dans les installations 4 tubes, Galletti utilise une batterie supplémentaire indépendante afin de disposer simultanément de circuits d’eau froide et d’eau chaude, configuration qui ne correspond pas à cette référence.

Sans vanne hydraulique d’usine

Le codage UT19A0L00000N0A indique que la vanne de régulation est absente de la fourniture de base.

Galletti propose en accessoires des vannes 2 et 3 voies ainsi que des vannes indépendantes de pression avec différents types d’actionneurs.

La vanne ne doit pas être considérée comme incluse sauf ajout explicite à la commande.

Sans panneau de commande intégré

La configuration est également livrée sans panneau de commande d’usine.

La gamme UTN accepte différentes solutions de régulation en option, notamment :

• Commandes électromécaniques.
• Commandes électroniques TED.
• LED503.
• MY COMFORT.
• Plateforme EVO.
• Cartes EVOBOARD.

Cela permet de sélectionner la régulation selon la conception hydraulique et le système d’automatisation du projet.

Sans sondes optionnelles de série

Le code de référence précise également qu’aucune sonde supplémentaire n’est incluse.

Galletti propose en option des sondes de :

• Température de l’air.
• Température de l’eau.
• Humidité.
• Combinaisons air, eau et humidité.

Sans filtre à air inclus

La lettre N du configurateur identifie cette exécution comme sans filtre.

Lorsque le projet nécessite une filtration, Galletti propose des modules optionnels :

• Filtre plat classe G2.
• Filtre ondulé classe G4.

Le module de filtration doit être sélectionné comme accessoire et dimensionné en tenant compte de sa perte de charge.

Ventilateurs centrifuges à double aspiration

Le UTN utilise des ventilateurs centrifuges à double aspiration avec une conception visant à réduire les émissions acoustiques.

Les ventilateurs sont équilibrés statiquement et dynamiquement afin de limiter les vibrations et les efforts transmis à l’arbre du moteur.

Consommation électrique du ventilateur

La puissance électrique absorbée varie selon la vitesse :

• Vitesse minimale : 290 W.
• Vitesse moyenne : 380 W.
• Vitesse maximale : 505 W.

L’alimentation électrique nominale est 230 V monophasé à 50 Hz.

Données acoustiques

La puissance sonore totale certifiée pour le UTN 19A est :

• Vitesse minimale : 61 dB(A).
• Vitesse moyenne : 67 dB(A).
• Vitesse maximale : 71 dB(A).

La puissance sonore rayonnée plus aspiration est de 59 / 65 / 69 dB(A), tandis que la puissance sonore associée au soufflage est de 57 / 63 / 68 dB(A).

Le niveau acoustique perçu dans le local dépendra également de la conception des gaines, du faux plafond, de l’isolation, des grilles et des caractéristiques constructives de l’installation.

Installation horizontale ou verticale

L’un des principaux avantages de la gamme UTN est la possibilité d’un montage horizontal ou vertical.

Galletti intègre un système de récupération des condensats préparé pour les deux orientations, facilitant l’intégration du fancoil aussi bien dans les faux plafonds que dans des solutions techniques verticales.

Aspiration d’air adaptable

La position d’aspiration peut être modifiée lors de l’installation, augmentant la flexibilité pour raccorder le retour d’air à la configuration disponible sur chantier.

Cette caractéristique facilite son adaptation aux gaines existantes ou aux installations où l’espace technique impose des contraintes spécifiques.

Préparé pour l’apport d’air extérieur

L’enveloppe intègre un pré-découpage circulaire de Ø100 mm pour l’apport d’air extérieur.

Cela facilite le raccordement d’une entrée d’air neuf lorsque la conception globale du système de ventilation et de climatisation le prévoit.

Compatible avec gaines rectangulaires et flexibles

La gamme peut être raccordée au moyen d’accessoires à :

• Gaines de section rectangulaire.
• Gaines flexibles circulaires de Ø200 mm.

Galletti propose des panneaux de raccordement, plénums, raccords et autres accessoires pour adapter le fancoil à différents systèmes de distribution d’air.

Structure en acier galvanisé isolée

La structure porteuse est fabriquée en tôle d’acier galvanisé et dispose d’une isolation intérieure à cellules fermées aux propriétés thermoacoustiques.

L’isolation aide à réduire la transmission sonore et à limiter la formation de condensation sur les surfaces externes de l’appareil.

Batterie cuivre et aluminium

L’échangeur principal est constitué de tubes en cuivre et d’ailettes en aluminium fixées par mandrinage.

La configuration à 4 rangs du modèle 19A offre une surface d’échange élevée pour fonctionner aussi bien en refroidissement qu’en chauffage à eau.

Dimensions et poids du UTN 19A

Le plan dimensionnel officiel regroupe les modèles 16D, 16A et 19A dans le même enveloppe.

• Dimension A : 1.174 mm.
• Dimension B : 1.127 mm.
• Dimension C : 1.096 mm.
• Dimension D : 1.066 mm.
• Profondeur maximale indiquée sur le plan : 559 mm.
• Hauteur : 280 mm.
• Poids : 49 kg.
• Évacuation des condensats horizontale : 17 mm.
• Évacuation des condensats verticale : 17 mm.

Les dimensions A, B, C et D correspondent à des cotes spécifiques du dessin technique et doivent être utilisées conjointement avec le plan Galletti pour définir les fixations, les gaines et les espaces de service.

Accessoires disponibles pour la gamme UTN

Galletti propose de nombreux accessoires pour adapter le fancoil à chaque projet :

• Modules d’aspiration avec filtres G2 et G4.
• Grilles d’aspiration et de soufflage.
• Panneaux pour raccordement à des gaines rectangulaires.
• Raccords pour gaines flexibles Ø200 mm.
• Raccords à 90°.
• Vannes 2 et 3 voies.
• Vannes indépendantes de pression.
• Commandes électroniques et électromécaniques.
• Sondes d’air, d’eau et d’humidité.
• Bacs à condensats auxiliaires.
• Kit de pompe d’évacuation des condensats.
• Résistance électrique auxiliaire.
• Volet pour prise d’air extérieur.

Ces éléments sont optionnels et ne doivent pas être considérés comme inclus dans la référence UT19A0L00000N0A sauf indication expresse dans la commande.

Caractéristiques techniques du Galletti UT19A0L00000N0A

• Marque : Galletti.
• Gamme : UTN.
• Modèle : UTN 19A.
• Référence : UT19A0L00000N0A.
• Type : fancoil hydronique gainable.
• Configuration hydraulique : 2 tubes.
• Version : A, haute performance.
• Moteur : 3 vitesses.
• Alimentation : 230 V / 1 phase / 50 Hz.
• Débit d’air : 1.166 / 1.500 / 1.577 m³/h.
• Pression statique utile : 38 / 50 / 62 Pa.
• Puissance électrique absorbée : 290 / 380 / 505 W.
• Puissance frigorifique totale actuelle : 7,34 / 9,17 / 10,1 kW.
• Puissance frigorifique sensible : 5,43 / 6,81 / 8,83 kW.
• Puissance calorifique actuelle : 7,94 / 9,96 / 11,0 kW.
• Batterie principale : 4 rangs.
• Matériau de la batterie : tubes en cuivre et ailettes en aluminium.
• Raccordements hydrauliques : 3/4".
• Côté des raccordements : gauche.
• Vanne incluse : non.
• Panneau de commande inclus : non.
• Sondes optionnelles incluses : non.
• Filtre inclus : non.
• Installation : horizontale ou verticale.
• Ventilateurs : centrifuges à double aspiration.
• Préparation pour air extérieur : Ø100 mm.
• Puissance sonore totale : 61 / 67 / 71 dB(A).
• Dimension A : 1.174 mm.
• Profondeur maximale indiquée : 559 mm.
• Hauteur : 280 mm.
• Poids : 49 kg.

Fancoil gainable haute performance et montage flexible

Le Galletti UTN 19A UT19A0L00000N0A associe une batterie à 4 rangs à un débit allant jusqu’à 1.577 m³/h et 62 Pa de pression disponible, offrant une solution gainable pour installations hydroniques 2 tubes.

Sa possibilité de montage horizontal ou vertical, ses raccordements à gauche, sa préparation pour l’apport d’air extérieur et sa large gamme d’accessoires permettent de l’adapter à des projets résidentiels et tertiaires avec différents besoins de distribution et de régulation.

La configuration est livrée sans vanne, commande, sondes ni filtre, permettant au professionnel de sélectionner ces éléments séparément selon les caractéristiques du système hydraulique et de contrôle.
