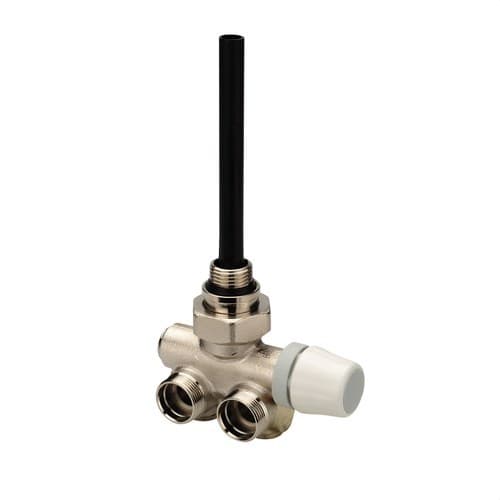

Vanne thermostatisable monotube Porte-serviettes mural tête gauche filetage mâle 1/2"

La vanne Orkli 52110 est une vanne monotube thermostatisable conçue spécifiquement pour les radiateurs sèche-serviettes avec tuyauteries sortant du mur. Cette version intègre la position de la tête sur le côté gauche et dispose d’un raccord mâle 1/2" au radiateur, d’un raccord M24 x 1,5 pour le tube et d’un filetage M28 x 1 pour installer une tête thermostatique compatible.

En plus de contrôler l’ouverture et la fermeture du radiateur, cette vanne permet d’équilibrer hydrauliquement le circuit grâce à l’obturateur de réglage, en limitant le débit maximal entrant dans le sèche-serviettes. Elle est fournie avec une sonde d’entrée intégrée et une manette manuelle, qui peut être facilement remplacée par une tête thermostatique Orkli compatible afin d’automatiser la régulation de la température de la pièce.

Vanne monotube spécifique pour radiateurs sèche-serviettes

La référence 52110 appartient à la gamme de vannes thermostatisables monotube Orkli pour radiateurs sèche-serviettes. Elle est conçue pour les installations dans lesquelles l’aller et le retour font partie d’un circuit monotube et se concentrent dans la vanne située en partie basse du radiateur.

La configuration de cette référence est prévue pour les installations avec sortie de tuyauteries depuis le mur et tête située à gauche. Orkli commercialise une référence distincte pour tête à droite, il convient donc de vérifier l’orientation requise avant de passer commande.

Tête située à gauche

La disposition de la tête est une caractéristique essentielle de cette référence. Sur l’Orkli 52110, la manette manuelle ou la future tête thermostatique se trouve sur le côté gauche de l’ensemble.

Cette configuration facilite l’adaptation de la vanne à la position des tuyauteries, du radiateur sèche-serviettes et de l’espace disponible dans l’installation, en évitant d’utiliser une vanne avec une orientation contraire à celle requise.

Prévue pour une régulation thermostatique

La vanne est fournie avec une manette de commande manuelle permettant d’ouvrir ou de fermer le passage vers le radiateur. Cette manette peut être remplacée par une tête thermostatique compatible avec connexion M28 x 1.

Avec une tête thermostatique, la vanne peut réguler automatiquement le passage de l’eau selon la température ambiante sélectionnée, contribuant à maintenir le niveau de confort de la pièce sans avoir à régler manuellement le radiateur en continu.

Important : la tête thermostatique n’est pas incluse avec la vanne et doit être achetée séparément.

Équilibrage hydraulique par obturateur

La vanne monotube thermostatisable pour sèche-serviettes permet de réaliser deux fonctions de régulation. D’une part, elle contrôle l’ouverture ou la fermeture du radiateur ; d’autre part, elle permet d’équilibrer le circuit hydraulique en agissant sur l’obturateur à l’aide d’une clé Allen.

Cet ajustement permet de limiter le débit maximal entrant dans le radiateur, contribuant à équilibrer l’installation lorsqu’il existe plusieurs émetteurs raccordés au même circuit monotube.

Sonde d’entrée intégrée

Orkli fournit cette gamme monotube avec une sonde d’entrée intégrée. La sonde conduit l’eau d’entrée vers l’intérieur du radiateur afin de favoriser une circulation adaptée à travers le sèche-serviettes.

Le fabricant indique que, pour obtenir un fonctionnement correct, la sonde introduite dans le radiateur doit dépasser approximativement les deux tiers de la longueur totale de celui-ci.

Permet d’isoler complètement le radiateur

Lorsque la manette et la tige sont en position fermée, la vanne permet d’isoler complètement le radiateur. Il est ainsi possible d’effectuer certaines interventions sur le sèche-serviettes sans avoir à vidanger entièrement le circuit de chauffage.

Cette caractéristique facilite les opérations de maintenance ou de remplacement de l’émetteur lorsque l’installation a été réalisée correctement.

Vanne réversible

La vanne peut fonctionner avec différents sens de circulation. Toutefois, Orkli recommande que l’entrée de l’eau chaude se fasse par le côté le plus éloigné de la manette ou de la tête thermostatique.

Respecter l’orientation recommandée aide à obtenir le comportement hydraulique prévu par le fabricant et une circulation adaptée dans le radiateur.

Raccord mâle 1/2" au radiateur

Le raccord au radiateur est mâle 1/2". La fiche technique Orkli précise un raccordement par filetage cylindrique ISO 228/1 avec joint torique et bague de protection pour assurer l’étanchéité sur le raccord du radiateur, ainsi que le raccord fileté correspondant indiqué pour l’ensemble.

Cette configuration est spécialement développée pour les radiateurs sèche-serviettes compatibles avec une entrée 1/2".

Raccord au tube M24 x 1,5

Le raccord destiné à la tuyauterie est M24 x 1,5. En utilisant les accessoires d’adaptation correspondants, Orkli prévoit des raccordements pour différents types et diamètres de tuyaux.

• PER / PEX : diamètres de 12 à 20 mm selon l’accessoire.
• Tube multicouche : diamètres de 12 à 20 mm selon l’accessoire.
• PB : diamètres de 12 à 20 mm selon l’accessoire.
• Tube cuivre : diamètres de 12 à 16 mm selon l’accessoire.

Important : les accessoires et raccords de connexion à la tuyauterie ne sont pas inclus et doivent être sélectionnés selon le matériau et le diamètre du tube installé.

Raccord M28 x 1 pour tête thermostatique

Le raccord pour l’actionneur thermostatique est M28 x 1. Cette dimension permet de remplacer la manette fournie par une tête thermostatique Orkli compatible.

Avant d’installer une tête d’un autre fabricant, il convient de vérifier expressément la compatibilité mécanique et fonctionnelle avec le filetage et la course de la tige.

Fabrication en laiton nickelé

Le corps de la vanne est fabriqué en laiton EN 12165 CW617 et reçoit une finition de surface nickelée. L’axe de commande est en acier inoxydable et la tige de fermeture est également fabriquée en laiton.

Les joints hydrauliques sont en EPDM, tandis que la manette de commande est fabriquée en ABS. Le porte-sonde et la sonde elle-même ou pipette utilisent du PA66.

Pour l’eau et les solutions glycolées

La vanne est conçue pour fonctionner avec de l’eau et avec des solutions d’eau et de glycol couramment utilisées dans les circuits de chauffage. Orkli fixe un pourcentage maximal de glycol de 30%.

La température admissible du fluide est comprise entre 5 et 100 °C.

Pression maximale de service de 6 bar

La fiche technique indique une pression maximale de service de 6 bar et une pression différentielle maximale de 1 bar.

Pour réduire le risque de bruits gênants dans l’installation, Orkli recommande de ne pas dépasser une pression différentielle de 0,3 bar.

Caractéristiques techniques de la vanne Orkli 52110

• Marque : Orkli.
• Référence : 52110.
• EAN : 8426562521104.
• Type : vanne monotube thermostatisable.
• Application : radiateurs sèche-serviettes.
• Type d’installation : monotube.
• Sortie des tuyauteries : murale.
• Position de la tête : gauche.
• Raccord au radiateur : mâle 1/2".
• Raccord au tube : M24 x 1,5.
• Raccord pour tête thermostatique : M28 x 1.
• Sonde d’entrée : intégrée.
• Régulation hydraulique : par obturateur.
• Commande fournie : manette manuelle.
• Tête thermostatique : compatible, non incluse.
• Accessoires de raccordement au tube : non inclus.
• Tuyauterie PER/PEX, multicouche ou PB compatible : Ø12-20 mm via accessoire adapté.
• Tuyauterie cuivre compatible : Ø12-16 mm via accessoire adapté.
• Fluide de travail : eau ou solutions glycolées.
• Concentration maximale de glycol : 30%.
• Température du fluide : 5-100 °C.
• Pression maximale de service : 6 bar.
• Pression différentielle maximale : 1 bar.
• Pression différentielle recommandée pour limiter les bruits : ≤0,3 bar.
• Matériau du corps : laiton EN 12165 CW617.
• Finition : nickelée.
• Axe de commande : acier inoxydable.
• Tige de fermeture : laiton EN 12165 CW617.
• Joints hydrauliques : EPDM.
• Manette : ABS.
• Porte-sonde : PA66.
• Sonde : PA66.

Une solution compacte pour réguler les radiateurs sèche-serviettes monotube

L’Orkli 52110 regroupe dans un seul ensemble le raccordement du radiateur sèche-serviettes au circuit monotube, la régulation du débit, la possibilité de fermeture de l’émetteur et la préparation pour installer une tête thermostatique. Sa conception spécifique pour sortie murale et tête gauche permet d’adapter l’installation aux configurations où cette orientation est nécessaire.

La sonde intégrée, la régulation par obturateur et le raccord M28 x 1 pour commande thermostatique offrent une solution complète aussi bien pour les installations neuves que pour les remplacements compatibles dans les systèmes de chauffage monotube.

Important : ce produit comprend la vanne avec manette manuelle et sonde d’entrée. La tête thermostatique ainsi que les accessoires/raccords de connexion à la tuyauterie ne sont pas inclus et doivent être sélectionnés séparément selon le système installé.
