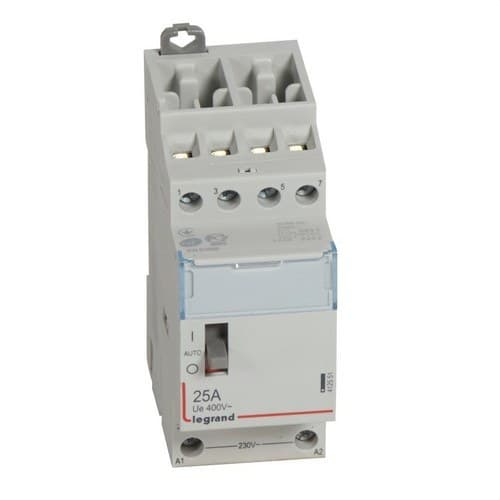

Contacteur 25A 4NO 230V

Le contacteur Legrand CX³ 412551 est un appareil modulaire conçu pour la commande à distance de charges électriques. Il dispose de 4 pôles avec 4 contacts normalement ouverts, d’un courant nominal de 25 ampères, d’un circuit de puissance de 400 volts en courant alternatif et d’une bobine de commande de 230 volts en courant alternatif.

Sa configuration tétrapolaire permet de manœuvrer simultanément plusieurs conducteurs au moyen d’un seul signal de commande. Il est particulièrement indiqué pour la commande de circuits d’éclairage, systèmes de chauffage, pompes et autres charges compatibles, et s’installe sur rail DIN en n’occupant que 2 modules.

Contacteur Legrand CX³ tétrapolaire de 25 ampères

La référence 412551 appartient à la gamme de contacteurs modulaires CX³ de Legrand. Elle intègre 4 contacts de puissance normalement ouverts, qui restent ouverts lorsque la bobine n’est pas excitée et se ferment lorsqu’elle reçoit la tension de commande correspondante.

Ce fonctionnement permet de séparer électriquement le circuit de commande du circuit de puissance, de sorte qu’un signal de commande peut connecter ou déconnecter des charges de plus forte consommation sans que tout le courant de puissance doive circuler directement par le dispositif qui génère l’ordre.

Bobine de commande de 230 volts

Le Legrand 412551 intègre une bobine d’excitation de 230 volts en courant alternatif. La plage de tension de commande spécifiée par le fabricant est comprise entre 195 et 253 volts.

Lorsque la bobine est alimentée, le mécanisme électromagnétique actionne les 4 contacts normalement ouverts et permet d’alimenter les charges connectées. Lorsque le signal de commande disparaît, le contacteur retrouve son état de fonctionnement correspondant.

La fréquence nominale des circuits de commande et de puissance est de 50 ou 60 hertz.

4 contacts normalement ouverts

Ce contacteur dispose de 4 pôles et 4 contacts normalement ouverts, sans contacts principaux normalement fermés.

Sa configuration permet d’effectuer la manœuvre conjointe de jusqu’à quatre conducteurs, ce qui le rend particulièrement utile dans les circuits triphasés et autres applications où une coupure simultanée de plusieurs pôles est nécessaire.

Intensité de 25 ampères selon la charge

Le courant qu’un contacteur peut commander dépend du type de charge et de sa catégorie d’utilisation. Pour la référence 412551, Legrand spécifie un courant d’emploi de 25 ampères dans les catégories AC-7a ou AC-1.

Ces catégories sont principalement associées à des charges résistives ou légèrement inductives, comme certains systèmes de chauffage et d’autres applications de puissance.

Pour les charges correspondant aux catégories AC-7b ou AC-3, le courant d’emploi indiqué par Legrand est de 10 ampères. Pour cette raison, le choix du contacteur doit être effectué en tenant compte à la fois du courant du circuit et de la nature de la charge à commander.

Circuit de puissance de 400 volts

Le contacteur est conçu pour une tension nominale de fonctionnement de 400 volts en courant alternatif. Cette caractéristique, associée à ses 4 pôles, permet son utilisation dans des tableaux électriques où il est nécessaire de commander des circuits tétrapolaires compatibles.

Il ne faut pas confondre la tension du circuit de puissance avec celle de la bobine : le circuit principal fonctionne à 400 volts, tandis que la bobine de commande fonctionne à 230 volts.

Pour l’éclairage, le chauffage et les pompes

Legrand indique cette référence pour la commande de charges à forte consommation énergétique, telles que les systèmes de chauffage, les installations d’éclairage et les pompes.

Elle peut être intégrée avec des interrupteurs, horloges programmables, thermostats, systèmes de contrôle et autres dispositifs capables de fournir le signal approprié à la bobine de 230 volts.

Cette configuration permet d’automatiser la mise en marche et l’arrêt des équipements depuis le tableau électrique sans avoir à effectuer la manœuvre directement sur le circuit de puissance.

Capacité pour différentes charges d’éclairage

En plus du courant nominal, Legrand fournit des valeurs spécifiques pour différentes technologies d’éclairage.

• Charge maximale pour lampes à incandescence : 3.000 watts.
• Charge maximale pour lampes fluorescentes : 2.100 voltampères.
• Charge maximale pour lampes fluorescentes en circuit duo : 2.200 voltampères.
• Charge maximale pour lampes fluorescentes compensées en parallèle : 1.000 voltampères.

Ces valeurs doivent toujours être combinées avec les caractéristiques précises des luminaires, leurs courants d’appel et les conditions du circuit.

Commande manuelle frontale

Le contacteur intègre une commande manuelle en façade permettant d’agir directement sur l’appareil lors des opérations de vérification, de test ou de maintenance.

Le mécanisme permet d’établir des positions permanentes de connexion ou de déconnexion sans retour automatique, facilitant les opérations de diagnostic et d’intervention sur l’installation.

Format compact de 2 modules

Le Legrand CX³ 412551 est conçu pour une installation sur rail DIN et n’occupe que 2 modules, ce qui facilite son intégration dans des tableaux électriques à espace limité.

Ses dimensions approximatives sont :

• Largeur : 35,6 millimètres.
• Hauteur : 94,9 millimètres.
• Profondeur : 72,6 millimètres.
• Profondeur d’installation : 44 millimètres.

Montage sur rail DIN

Le contacteur intègre des systèmes de fixation facilitant son montage sur rail DIN à l’intérieur du tableau électrique.

La gamme permet également le passage et l’installation de peignes de distribution type fourche par le haut, facilitant certaines configurations d’alimentation avec d’autres appareils modulaires.

Porte-étiquette pour identifier le circuit

La face avant dispose d’un porte-étiquette permettant d’identifier clairement la fonction du contacteur ou la charge qu’il commande.

Cette caractéristique facilite l’inspection et la maintenance dans les tableaux comportant plusieurs circuits, en permettant de localiser rapidement l’appareil correspondant.

Compatible avec les auxiliaires Legrand

La référence 412551 peut être complétée par des auxiliaires Legrand compatibles. Le fabricant indique spécifiquement la possibilité d’incorporer l’auxiliaire de référence 412430.

Ces accessoires permettent d’élargir les possibilités de signalisation ou de commande lorsque la conception de l’installation l’exige.

Protection IP2X

Le contacteur présente un indice de protection IP2X. Une fois correctement installé dans le tableau électrique, sa conception offre une protection contre l’accès aux parties dangereuses conformément aux conditions définies pour cet indice de protection.

Conforme à IEC/EN 61095

Le Legrand CX³ 412551 est fabriqué conformément à la norme IEC/EN 61095, applicable aux contacteurs électromécaniques destinés aux usages domestiques et applications similaires.

Sa technologie correspond à un contacteur électromagnétique monostable conçu pour commander des charges à distance au moyen d’un signal électrique.

Caractéristiques techniques du Legrand 412551

• Marque : Legrand.
• Gamme : CX³.
• Référence : 412551.
• EAN : 3245064125512.
• Type de produit : contacteur modulaire de puissance.
• Technologie : contacteur électromagnétique monostable.
• Nombre de pôles : 4.
• Contacts normalement ouverts : 4.
• Contacts normalement fermés : aucun.
• Courant d’emploi AC-7a ou AC-1 : 25 ampères.
• Courant d’emploi AC-7b ou AC-3 : 10 ampères.
• Tension nominale du circuit de puissance : 400 volts en courant alternatif.
• Tension nominale de la bobine : 230 volts en courant alternatif.
• Plage de tension de commande : entre 195 et 253 volts.
• Fréquence : 50 ou 60 hertz.
• Charge maximale pour lampes à incandescence : 3.000 watts.
• Charge maximale pour lampes fluorescentes : 2.100 voltampères.
• Charge maximale pour lampes fluorescentes en circuit duo : 2.200 voltampères.
• Charge maximale pour lampes fluorescentes compensées en parallèle : 1.000 voltampères.
• Commande manuelle frontale : oui.
• Montage : rail DIN.
• Nombre de modules : 2.
• Largeur : 35,6 millimètres.
• Hauteur : 94,9 millimètres.
• Profondeur : 72,6 millimètres.
• Profondeur d’installation : 44 millimètres.
• Indice de protection : IP2X.
• Porte-étiquette : oui.
• Compatible avec auxiliaires : oui.
• Auxiliaire indiqué par Legrand : référence 412430.
• Norme : IEC/EN 61095.

Contacteur tétrapolaire pour automatiser des charges depuis le tableau électrique

Le Legrand CX³ 412551 combine 4 contacts normalement ouverts, un courant allant jusqu’à 25 ampères, une bobine de commande de 230 volts et un circuit de puissance de 400 volts dans un format compact de seulement 2 modules.

Sa configuration tétrapolaire, sa commande manuelle frontale, son montage sur rail DIN et sa compatibilité avec des auxiliaires permettent de l’intégrer dans des systèmes d’automatisation pour l’éclairage, le chauffage, les pompes et d’autres charges compatibles, en le sélectionnant toujours selon la catégorie d’utilisation correspondante.
