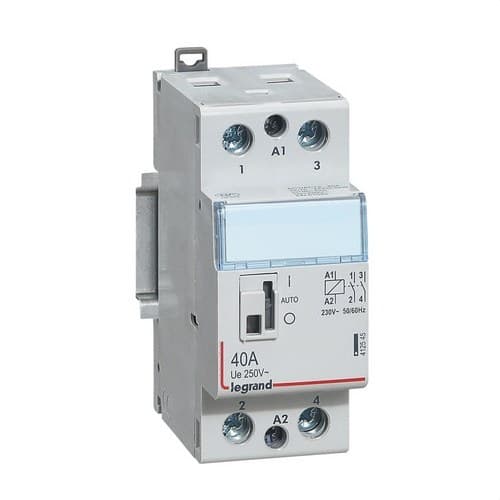

Contacteur 40A 2NO 230V

Le contacteur Legrand CX³ 412545 est un dispositif modulaire conçu pour la commande à distance de charges électriques. Il dispose de 2 pôles avec 2 contacts normalement ouverts, d’un courant nominal de 40 ampères et d’une bobine de commande de 230 volts en courant alternatif.

Il est particulièrement indiqué pour la commande de charges telles que les circuits d’éclairage, les systèmes de chauffage et les pompes. Son montage sur rail DIN, son format de 2 modules et sa commande manuelle frontale facilitent son intégration dans les tableaux électriques résidentiels, tertiaires et autres installations d’automatisation et de contrôle.

Contacteur Legrand CX³ de 40 ampères et 2 contacts normalement ouverts

La référence 412545 appartient à la gamme de contacteurs modulaires CX³ de Legrand. Elle intègre 2 contacts de puissance normalement ouverts, qui restent ouverts lorsque la bobine n’est pas excitée et se ferment lorsque le dispositif reçoit le signal de commande correspondant.

Cette configuration permet de connecter et de déconnecter une charge électrique au moyen d’un ordre externe, en séparant le circuit de commande du circuit de puissance.

Bobine de commande de 230 volts

Le contacteur intègre une bobine de commande de 230 volts en courant alternatif. Legrand spécifie une plage de tension d’excitation comprise entre 195 et 253 volts.

Lorsque la tension est appliquée à la bobine, le mécanisme actionne les contacts de puissance et permet d’alimenter la charge connectée. Lorsque le signal de commande disparaît, les contacts reviennent à leur état normal.

Intensité jusqu’à 40 ampères

Le Legrand 412545 admet un courant d’emploi de 40 ampères dans les catégories AC-7a ou AC-1, utilisées pour des charges principalement résistives ou légèrement inductives.

Pour les applications correspondant aux catégories AC-7b ou AC-3, associées à certaines charges avec moteurs, le courant d’emploi indiqué par Legrand est de 22 ampères.

Le choix du contacteur doit être effectué en tenant compte à la fois de l’intensité, du type de charge et de sa catégorie d’utilisation correspondante.

Tension d’emploi de 250 volts

Ce contacteur bipolaire est conçu pour fonctionner avec une tension nominale de fonctionnement de 250 volts en courant alternatif. Ses 2 pôles permettent la manœuvre simultanée de deux conducteurs au moyen d’une seule commande.

Cette configuration est particulièrement adaptée aux circuits monophasés et à d’autres applications compatibles avec les caractéristiques électriques du dispositif.

Commande de l’éclairage, du chauffage et des pompes

Legrand spécifie ce contacteur pour la commande de charges à forte consommation, notamment les installations d’éclairage, les systèmes de chauffage et les pompes.

Le dispositif permet à un signal de commande de gérer la connexion et la déconnexion du circuit de puissance, facilitant son intégration avec des thermostats, des horloges programmables, des systèmes de gestion énergétique et d’autres dispositifs d’automatisation compatibles.

Commande manuelle frontale

Le Legrand CX³ 412545 intègre une commande manuelle accessible depuis la face avant après retrait du capot correspondant.

Cette commande permet d’agir directement sur le contacteur pour effectuer des opérations de test, de vérification et de maintenance. Legrand indique la possibilité de sélectionner une position permanente de connexion ou de déconnexion sans retour automatique.

Format modulaire de 2 modules

Le contacteur est conçu pour une installation sur rail DIN et occupe une largeur équivalente à 2 modules, ce qui facilite son intégration aux côtés des disjoncteurs, interrupteurs différentiels, horloges, télérupteurs et autres appareils modulaires.

Il dispose de deux systèmes de fixation sur rail DIN, situés en partie supérieure et inférieure, afin de simplifier les opérations d’installation et de démontage.

Compatible avec peigne d’alimentation

La conception permet l’installation d’un peigne d’alimentation type fourche par le haut, facilitant certaines configurations de distribution électrique à l’intérieur du tableau.

La gamme CX³ permet ainsi de conserver une installation ordonnée et de faciliter le câblage lorsque des appareils modulaires compatibles sont utilisés.

Porte-étiquette pour identifier le circuit

La face avant intègre un porte-étiquette destiné à identifier clairement la charge ou le circuit commandé par le contacteur.

Cette caractéristique est particulièrement utile dans les tableaux comportant de nombreux appareils, car elle facilite les opérations de maintenance, d’inspection et de repérage des circuits.

Compatible avec les auxiliaires Legrand

Le contacteur peut être complété par des équipements auxiliaires compatibles. Legrand indique spécifiquement la possibilité d’installer l’auxiliaire de référence 412431, permettant d’étendre les fonctions de commande et de signalisation du dispositif.

Capacité pour différentes charges d’éclairage

Legrand fournit des valeurs de charge spécifiques pour différentes technologies d’éclairage. Pour les lampes à incandescence, la charge maximale indiquée est de 5 000 watts.

Dans les installations avec lampes fluorescentes, la capacité maximale indiquée est de 3 100 voltampères, tandis que dans les circuits duo elle atteint 3 400 voltampères. Pour les installations fluorescentes compensées en parallèle, la valeur spécifiée est de 1 400 voltampères.

Protection et norme

Le contacteur présente un indice de protection IP2X et est fabriqué conformément à la norme IEC/EN 61095, applicable aux contacteurs électromécaniques pour installations domestiques et usages similaires.

La référence 412545 bénéficie également de certifications officielles de produit pour la gamme CX³.

Caractéristiques techniques du Legrand 412545

• Marque : Legrand.
• Gamme : CX³.
• Référence : 412545.
• EAN : 3245064125451.
• Type de produit : contacteur modulaire de puissance.
• Nombre de pôles : 2.
• Contacts normalement ouverts : 2.
• Contacts normalement fermés : aucun.
• Courant d’emploi AC-7a ou AC-1 : 40 ampères.
• Courant d’emploi AC-7b ou AC-3 : 22 ampères.
• Tension nominale de fonctionnement : 250 volts en courant alternatif.
• Tension nominale de la bobine : 230 volts en courant alternatif.
• Plage de tension d’excitation : entre 195 et 253 volts.
• Applications : éclairage, chauffage et pompes.
• Commande manuelle frontale : oui.
• Montage : rail DIN.
• Nombre de modules : 2.
• Largeur : 68 millimètres.
• Hauteur : 94 millimètres.
• Profondeur : 35,6 millimètres.
• Profondeur d’installation : 44 millimètres.
• Indice de protection : IP2X.
• Charge maximale pour lampes à incandescence : 5 000 watts.
• Charge maximale pour lampes fluorescentes : 3 100 voltampères.
• Charge maximale pour lampes fluorescentes en circuit duo : 3 400 voltampères.
• Charge maximale pour lampes fluorescentes compensées en parallèle : 1 400 voltampères.
• Compatible avec auxiliaires : oui.
• Auxiliaire indiqué par Legrand : référence 412431.
• Norme : IEC/EN 61095.

Contacteur bipolaire pour l’automatisation des charges

Le Legrand CX³ 412545 combine un courant allant jusqu’à 40 ampères, 2 contacts normalement ouverts et une bobine de 230 volts dans un format modulaire de 2 modules.

Sa commande manuelle frontale, son montage sur rail DIN, sa compatibilité avec des auxiliaires et sa capacité à contrôler l’éclairage, le chauffage et les pompes en font une solution pratique pour automatiser des charges électriques depuis le tableau de distribution.
