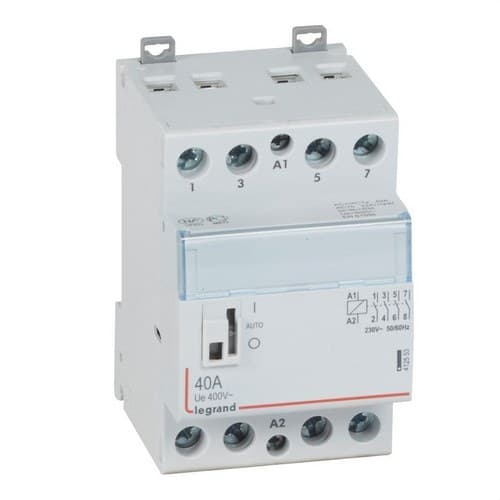

Contacteur 40A 4NO 230V

Le contacteur Legrand CX³ 412553 est un appareil modulaire destiné à la commande de charges électriques de forte puissance. Il dispose de 4 pôles avec 4 contacts normalement ouverts, d’un courant nominal de 40 ampères et d’une bobine de commande de 230 volts en courant alternatif.

Conçu pour une installation dans des tableaux électriques sur rail DIN, il permet de commander, via un signal de commande, des charges telles que des systèmes de chauffage, des circuits d’éclairage et des pompes. Son format modulaire et sa commande manuelle frontale facilitent à la fois l’intégration dans le tableau et les opérations de contrôle et de maintenance.

Contacteur Legrand CX³ de 40 ampères et 4 contacts normalement ouverts

La référence 412553 appartient à la gamme de contacteurs modulaires CX³ de Legrand. Elle intègre 4 contacts de puissance normalement ouverts, de sorte que les contacts restent ouverts lorsque la bobine n’est pas alimentée et se ferment lorsque le contacteur reçoit le signal de commande correspondant.

Cette configuration permet d’effectuer la manœuvre simultanée de plusieurs conducteurs au moyen d’un seul ordre électrique, facilitant l’automatisation et la commande à distance de différents types de charges.

Bobine de commande de 230 volts

Le contacteur intègre une bobine d’excitation de 230 volts en courant alternatif. Selon la fiche technique Legrand, la plage de tension d’excitation admise se situe entre 195 et 253 volts.

Lorsque la bobine reçoit la tension, le mécanisme interne change l’état des contacts de puissance. Lorsqu’elle ne reçoit plus le signal de commande, les contacts reviennent à leur position de fonctionnement correspondante.

Courant nominal de 40 ampères

Le Legrand 412553 admet un courant d’emploi de 40 ampères en catégorie AC-7a ou AC-1, catégories associées à des charges principalement résistives ou légèrement inductives.

Pour les applications correspondant aux catégories AC-7b ou AC-3, le courant d’emploi indiqué par Legrand est de 22 ampères. Le choix du contacteur doit toujours être effectué en tenant compte du type de charge et de sa catégorie d’utilisation, et pas uniquement de son courant nominal maximal.

Applications en chauffage, éclairage et pompes

Legrand indique ce contacteur pour la commande de charges à forte consommation, notamment pour des applications telles que les systèmes de chauffage électrique, les installations d’éclairage et les pompes.

Le contacteur permet de séparer le circuit de commande du circuit de puissance, de sorte qu’un signal électrique de faible consommation puisse contrôler la mise en marche et l’arrêt de la charge principale.

Cette caractéristique est particulièrement utile dans les installations automatisées, les tableaux électriques, les systèmes de gestion de l’énergie et les circuits nécessitant des manœuvres fréquentes ou une commande depuis des dispositifs externes.

4 pôles pour des circuits jusqu’à 400 volts

L’appareil dispose de 4 pôles et est conçu pour une tension nominale d’emploi de 400 volts en courant alternatif. Cette configuration permet son utilisation dans des installations où une manœuvre conjointe de plusieurs conducteurs est nécessaire.

Les 4 contacts principaux sont normalement ouverts. Le modèle n’intègre pas de contacts principaux normalement fermés.

Commande manuelle frontale pour essais et maintenance

Le contacteur intègre une commande manuelle accessible depuis la face avant après retrait du capot correspondant. Ce mécanisme permet d’effectuer des fonctions de test et de maintenance directement sur l’appareil.

La commande permet de sélectionner des positions permanentes de mise en marche ou d’arrêt sans retour automatique, ce qui facilite certains contrôles lors des opérations d’installation, de diagnostic ou de maintenance.

Format modulaire de 3 modules

Le Legrand CX³ 412553 est conçu pour un montage sur rail DIN dans les tableaux électriques et occupe une largeur équivalente à 3 modules.

Il dispose de deux systèmes de fixation sur rail, l’un en partie supérieure et l’autre en partie inférieure, conçus pour faciliter le montage et le démontage de l’appareil.

Il permet également l’insertion d’un peigne de distribution type fourche par le haut, simplifiant certaines configurations d’alimentation dans le tableau.

Porte-étiquette pour identifier le circuit

La face avant intègre un porte-étiquette permettant d’identifier visuellement le circuit ou la charge commandée par le contacteur. Cette fonction est particulièrement pratique dans les tableaux électriques comportant de nombreux dispositifs de commande et de protection.

Une identification claire facilite les opérations de mise en service, d’inspection, de maintenance et de recherche de pannes.

Compatible avec les auxiliaires Legrand

Le contacteur peut être équipé d’auxiliaires Legrand compatibles. Le fabricant indique expressément la possibilité de l’associer à l’auxiliaire de référence 412431, permettant d’étendre les fonctions de signalisation ou de commande selon les besoins du projet.

Capacité pour différents types d’éclairage

En plus de ses applications générales de puissance, Legrand fournit des valeurs spécifiques pour différentes charges d’éclairage. La charge maximale indiquée pour les lampes à incandescence est de 5 000 watts.

Pour les lampes fluorescentes, la capacité maximale indiquée est de 3 100 voltampères, atteignant 3 400 voltampères dans les circuits duo et 1 400 voltampères dans certaines installations avec compensation parallèle.

Ces valeurs doivent être considérées avec les caractéristiques précises des luminaires et du circuit à commander.

Dimensions et installation

Le contacteur présente une largeur de 68 millimètres, une hauteur de 94 millimètres et une profondeur de 53,4 millimètres. La profondeur d’installation indiquée par Legrand est de 44 millimètres.

Son format modulaire permet de l’intégrer avec des disjoncteurs, des interrupteurs différentiels, des horloges programmables, des télérupteurs et d’autres dispositifs de protection et d’automatisation dans le tableau électrique.

Protection et norme

Le Legrand 412553 dispose d’un indice de protection IP2X et est fabriqué conformément à la norme IEC/EN 61095, spécifique aux contacteurs électromécaniques destinés aux applications domestiques et similaires.

Caractéristiques techniques du Legrand 412553

• Marque : Legrand.
• Gamme : CX³.
• Référence : 412553.
• EAN : 3245064125536.
• Type de produit : contacteur de puissance modulaire.
• Nombre de pôles : 4.
• Contacts normalement ouverts : 4.
• Contacts normalement fermés : aucun.
• Courant d’emploi AC-7a ou AC-1 : 40 ampères.
• Courant d’emploi AC-7b ou AC-3 : 22 ampères.
• Tension nominale d’emploi : 400 volts en courant alternatif.
• Tension nominale de la bobine : 230 volts en courant alternatif.
• Plage de tension d’excitation : entre 195 et 253 volts.
• Montage : rail DIN.
• Largeur : 3 modules.
• Largeur physique : 68 millimètres.
• Hauteur : 94 millimètres.
• Profondeur : 53,4 millimètres.
• Profondeur d’installation : 44 millimètres.
• Indice de protection : IP2X.
• Commande manuelle frontale : oui.
• Porte-étiquette : oui.
• Possibilité d’ajouter des auxiliaires : oui.
• Auxiliaire compatible indiqué par Legrand : référence 412431.
• Charge maximale pour lampes à incandescence : 5 000 watts.
• Charge maximale pour lampes fluorescentes : 3 100 voltampères.
• Norme : IEC/EN 61095.

Contacteur modulaire pour automatiser des charges de forte puissance

Le Legrand CX³ 412553 combine 4 contacts normalement ouverts, une capacité allant jusqu’à 40 ampères et une bobine de commande de 230 volts, offrant une solution compacte pour la commande électrique du chauffage, de l’éclairage, des pompes et d’autres charges compatibles.

Son montage sur rail DIN, son format de 3 modules, sa commande manuelle frontale, son porte-étiquette et la possibilité d’incorporer des auxiliaires facilitent son intégration dans les tableaux électriques résidentiels, tertiaires et autres installations nécessitant une manœuvre fiable et centralisée des circuits de puissance.
