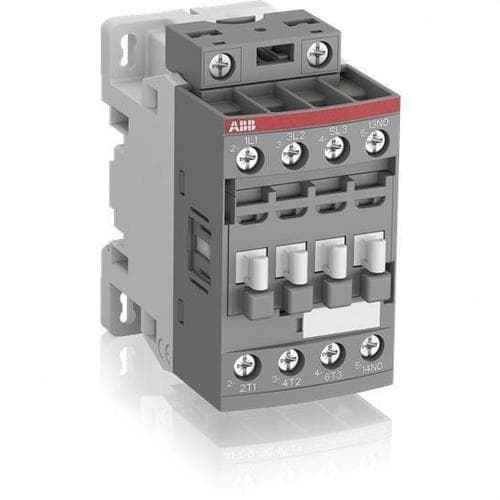

Contacteur AF16-30-10 3P BOB 100-250VCA-CC

Le contacteur ABB AF16-30-10-13, référence 1SBL177001R1310, est un contacteur tripolaire conçu pour la commande de moteurs triphasés et d’autres charges électriques dans les applications industrielles, tertiaires et d’automatisation. Il offre un courant nominal d’emploi de 18 A en catégorie AC-3 à 400 V, équivalent à une puissance moteur allant jusqu’à 7,5 kW à 380/400 V, et intègre une bobine électronique à large plage de 100 à 250 V CA à 50/60 Hz et de 100 à 250 V CC.

La technologie ABB AF permet d’utiliser une seule bobine avec une large plage de tensions de commande, simplifiant le choix du contacteur et offrant une meilleure tolérance aux fluctuations de la tension de commande. De plus, l’interface électronique de la bobine intègre une protection contre les surtensions, de sorte qu’aucun suppresseur supplémentaire n’est requis dans les applications couvertes par ABB.

Contacteur tripolaire pour la commande de moteurs

Le ABB AF16-30-10-13 dispose de 3 contacts principaux normalement ouverts et est spécialement conçu pour la manœuvre de circuits de puissance. Son application principale est la commande de moteurs triphasés, mais il peut également être utilisé avec des charges non inductives ou légèrement inductives dans les valeurs d’utilisation indiquées par ABB.

En catégorie AC-3, destinée au démarrage et à l’arrêt de moteurs à cage d’écureuil, le contacteur admet un courant opérationnel de 18 A à 380/400 V.

Puissance moteur jusqu’à 7,5 kW à 400 V

Pour les applications moteur en catégorie AC-3, ABB spécifie les puissances nominales suivantes :

• 220/230/240 V : jusqu’à 4 kW.
• 380/400 V : jusqu’à 7,5 kW.
• 415 V : jusqu’à 9 kW.
• 440 V : jusqu’à 9 kW.
• 500 V : jusqu’à 9 kW.
• 690 V : jusqu’à 9 kW.

La puissance définitive doit être sélectionnée en tenant compte de la tension d’alimentation, du courant nominal du moteur, de la catégorie d’emploi et des conditions spécifiques de l’installation.

18 A en AC-3 et jusqu’à 30 A en AC-1

Le contacteur fournit un courant nominal d’emploi de 18 A en AC-3 à des tensions de 220 à 440 V, dans les conditions spécifiées par ABB.

Pour les charges non inductives ou légèrement inductives en catégorie AC-1, il admet jusqu’à 30 A à 690 V et des températures ambiantes jusqu’à 60 °C. À une température ambiante de 70 °C, ABB spécifie un courant AC-1 de 26 A.

Cela permet d’utiliser l’AF16-30-10-13 aussi bien dans des applications moteur que dans d’autres circuits de puissance compatibles avec ses catégories d’emploi.

Bobine électronique à large plage 100-250 V CA/CC

L’un des principaux avantages de la gamme ABB AF est sa bobine électronique à large plage. Cette référence accepte une tension de commande de :

• 100-250 V CA à 50/60 Hz.
• 100-250 V CC.

La large plage de fonctionnement permet d’utiliser le même contacteur avec différentes tensions de commande sans avoir à remplacer la bobine, facilitant ainsi la standardisation des composants dans les tableaux électriques et les machines.

Meilleure tolérance aux variations de tension

L’interface électronique intégrée dans la bobine aide le contacteur à gérer d’importantes variations de la tension du circuit de commande. Cette caractéristique est particulièrement utile dans les installations où des fluctuations du réseau peuvent affecter plus facilement les contacteurs conventionnels.

La gamme AF a été développée par ABB pour offrir un fonctionnement stable du contacteur dans la large plage de tension spécifiée pour chaque version de bobine.

Protection contre les surtensions intégrée

L’électronique de commande du ABB AF16 intègre une protection contre les surtensions de la bobine. Grâce à cette fonction, ABB indique que les contacteurs AF ne nécessitent pas l’installation de suppresseurs de surtension supplémentaires pour la bobine.

Cette intégration réduit le nombre de composants nécessaires dans le circuit de commande et aide à simplifier le montage du tableau électrique.

Contact auxiliaire 1 NO intégré

En plus des trois contacts principaux de puissance, le AF16-30-10-13 intègre un contact auxiliaire normalement ouvert 1 NO.

Ce contact peut être utilisé dans des circuits auxiliaires pour des fonctions de signalisation, d’interverrouillage, de retour d’état ou d’automatisation.

ABB permet également d’augmenter le nombre de contacts auxiliaires au moyen de blocs additionnels frontaux ou latéraux compatibles avec la gamme AF.

3 pôles principaux normalement ouverts

La configuration du contacteur est :

• Contacts principaux : 3 NO.
• Contacts principaux NF : 0.
• Contacts auxiliaires intégrés : 1 NO.
• Contacts auxiliaires NF intégrés : 0.

Cette disposition est courante pour la commande directe de lignes triphasées au moyen d’un circuit de commande indépendant.

Tension d’emploi jusqu’à 690 V

ABB spécifie une tension nominale d’emploi jusqu’à 690 V pour le circuit principal et le circuit auxiliaire, élargissant les possibilités d’utilisation du contacteur dans différents réseaux électriques basse tension.

L’équipement est conçu pour la commande de circuits de puissance jusqu’à 690 V CA et pour certaines applications en courant continu dans les conditions établies par le fabricant.

Conception compacte pour tableaux électriques

Le ABB AF16-30-10-13 présente un format compact qui facilite son intégration dans les tableaux électriques d’automatisation, de commande de moteurs et de distribution.

• Largeur : 45 mm.
• Hauteur : 86 mm.
• Profondeur : 77 mm.
• Poids net : environ 0,27 kg.

Sa largeur de seulement 45 mm permet d’installer plusieurs appareils en occupant un espace réduit à l’intérieur de l’armoire électrique.

Bornes de raccordement à vis

Cette version du contacteur AF16 utilise des bornes à vis pour les connexions du circuit principal, du circuit de commande et du circuit auxiliaire.

Ce système offre une connexion mécanique robuste et facilite les opérations de montage, de resserrage et de maintenance courantes dans les tableaux électriques industriels.

Compatible avec les accessoires ABB

La gamme ABB AF dispose d’une large variété d’accessoires permettant d’étendre les fonctions du contacteur et de créer des solutions complètes de commande et de protection des moteurs.

Parmi les accessoires disponibles pour des configurations compatibles figurent :

• Blocs de contacts auxiliaires frontaux.
• Blocs de contacts auxiliaires latéraux.
• Relais thermiques et électroniques de surcharge.
• Verrouillages mécaniques.
• Accessoires de raccordement.
• Éléments pour configurations d’inversion.

La compatibilité de chaque accessoire doit être vérifiée selon la configuration précise du contacteur et du système de démarrage.

Applications du contacteur ABB AF16-30-10

Grâce à ses performances électriques et à la flexibilité de sa bobine électronique, il peut être utilisé dans de nombreuses installations professionnelles, telles que :

• Démarrage et arrêt de moteurs triphasés.
• Pompes et groupes hydrauliques.
• Ventilateurs et systèmes d’extraction.
• Équipements de climatisation et HVAC.
• Compresseurs compatibles avec ses caractéristiques électriques.
• Machines industrielles.
• Convoyeurs.
• Tableaux d’automatisation.
• Systèmes de commande de charges résistives.
• Installations industrielles et tertiaires.

Caractéristiques techniques du ABB 1SBL177001R1310

• Marque : ABB.
• Référence : 1SBL177001R1310.
• Modèle : AF16-30-10-13.
• Famille : contacteurs ABB AF.
• Type : contacteur de puissance tripolaire.
• Nombre de pôles principaux : 3.
• Contacts principaux : 3 NO.
• Contact auxiliaire intégré : 1 NO.
• Courant nominal AC-3 à 380/400 V : 18 A.
• Puissance nominale AC-3 à 380/400 V : 7,5 kW.
• Puissance nominale AC-3 à 415 V : 9 kW.
• Courant nominal AC-1 à 40/60 °C : 30 A.
• Courant nominal AC-1 à 70 °C : 26 A.
• Tension de commande CA : 100-250 V à 50/60 Hz.
• Tension de commande CC : 100-250 V.
• Type de bobine : électronique à large plage.
• Protection contre les surtensions de bobine : intégrée.
• Tension nominale d’emploi du circuit principal : jusqu’à 690 V.
• Bornes : à vis.
• Température ambiante de fonctionnement sans relais thermique : -40 à +70 °C.
• Altitude maximale de fonctionnement : 3.000 m.
• Largeur : 45 mm.
• Hauteur : 86 mm.
• Profondeur : 77 mm.
• Poids net : environ 0,27 kg.
• Normes principales : IEC 60947-1, IEC 60947-4-1, EN 60947-1 et EN 60947-4-1.

Bobine électronique pour simplifier la conception du tableau

Contrairement aux contacteurs conventionnels qui nécessitent une bobine spécifique pour chaque tension de commande, le ABB AF16-30-10-13 peut fonctionner dans une large plage de 100 à 250 V en courant alternatif comme en courant continu. Cela permet de réduire le nombre de références nécessaires en stock et facilite l’adaptation d’une même conception de tableau à différentes tensions de commande.

La protection contre les surtensions intégrée permet également de réduire les composants auxiliaires, simplifiant le câblage et l’espace occupé dans le tableau.

Contacteur polyvalent pour moteurs jusqu’à 7,5 kW à 400 V

Le contacteur ABB AF16-30-10 1SBL177001R1310 combine une capacité de 18 A en AC-3 et 7,5 kW à 400 V avec trois pôles principaux, un contact auxiliaire NO et une bobine électronique à large plage 100-250 V CA/CC.

Son format compact de 45 mm, la protection contre les surtensions intégrée et la possibilité d’incorporer des accessoires ABB en font une solution particulièrement pratique pour les tableaux de commande de moteurs, les installations HVAC, les machines et les systèmes d’automatisation.

Important : le choix du contacteur doit être effectué en fonction du courant nominal de la charge, de la puissance du moteur, de la tension d’alimentation, de la catégorie d’emploi, de la fréquence de manœuvre et des conditions de fonctionnement. Dans les applications moteur, il doit être complété par une protection adéquate contre les surcharges et les courts-circuits.
