Télérupteur 16A 2NA BOB. 230V

Le télérupteur Legrand CX³ 412412 est un appareil modulaire conçu pour le contrôle de circuits électriques par impulsions. Il dispose d’un courant nominal de 16 ampères, d’une configuration bipolaire avec 2 contacts normalement ouverts et d’une bobine de commande de 230 volts en courant alternatif.

Son fonctionnement permet de changer l’état des contacts à chaque impulsion électrique reçue, ce qui le rend particulièrement pratique pour commander un même circuit depuis plusieurs boutons-poussoirs. C’est une solution courante pour la commande centralisée de circuits d’éclairage dans les logements, les bâtiments tertiaires et d’autres installations électriques.

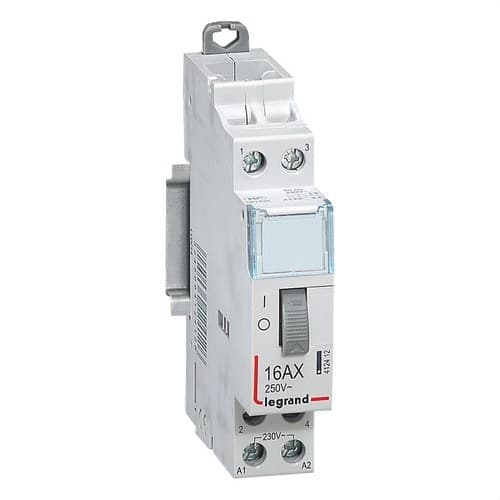

Télérupteur Legrand CX³ bipolaire de 16 ampères

La référence 412412 appartient à la gamme modulaire CX³ de Legrand. Sa configuration intègre 2 contacts normalement ouverts, permettant ainsi de manœuvrer simultanément deux contacts par l’actionnement de la bobine.

Le courant nominal des contacts est de 16 ampères et la tension assignée du circuit de puissance atteint 250 volts en courant alternatif, s’adaptant aux applications courantes de commande et d’automatisation dans les installations électriques.

Commande par impulsions électriques

Contrairement à un contacteur conventionnel qui doit maintenir sa bobine alimentée pour conserver un état donné, un télérupteur utilise des impulsions de commande pour modifier mécaniquement la position de ses contacts.

Chaque impulsion reçue par la bobine modifie l’état de l’appareil. Cela permet de piloter un circuit à l’aide de plusieurs boutons-poussoirs raccordés au même système, évitant ainsi l’installation de va-et-vient et de permutateurs dans les installations comportant de nombreux points de commande.

Bobine de commande de 230 volts

Le Legrand 412412 intègre une bobine pour courant alternatif avec une tension nominale de commande de 230 volts. Selon les données techniques du fabricant, elle admet une plage de tension de commande comprise entre 210 et 250 volts.

La fréquence de fonctionnement admise se situe entre 50 et 60 hertz, facilitant son intégration dans les installations électriques conventionnelles alimentées en 230 volts.

2 contacts normalement ouverts

Ce télérupteur dispose de 2 contacts normalement ouverts, également identifiés comme 2 NO. Il n’intègre ni contacts normalement fermés ni contacts inverseurs.

Lors de l’impulsion de commande correspondante, le mécanisme change la position des contacts et maintient mécaniquement le nouvel état jusqu’à la réception d’une nouvelle impulsion.

Idéal pour les circuits d’éclairage commandés depuis plusieurs points

L’une des applications les plus courantes des télérupteurs est le contrôle de l’éclairage depuis plusieurs boutons-poussoirs. Au lieu d’utiliser des combinaisons de va-et-vient et de permutateurs, les boutons-poussoirs envoient des impulsions au télérupteur installé dans le tableau électrique.

Ce système est particulièrement utile dans les couloirs, escaliers, parties communes, grands espaces, installations tertiaires et autres lieux où plusieurs points de commande sont nécessaires pour un même circuit.

Montage modulaire sur rail DIN

Le Legrand CX³ 412412 est conçu pour une installation sur rail DIN dans les tableaux électriques. Il n’occupe qu’1 module, ce qui permet d’optimiser efficacement l’espace disponible à côté des disjoncteurs, interrupteurs différentiels et autres appareils modulaires.

Sa largeur est de 17,8 millimètres, sa hauteur de 95 millimètres et sa profondeur totale approximative de 70,2 millimètres. La profondeur d’installation indiquée par Legrand est de 44 millimètres.

Commande centralisée par fonctionnement mécanique

Legrand classe cet appareil comme un mécanisme de commande centralisée. Le verrouillage mécanique maintient l’état des contacts après chaque impulsion, permettant de gérer le circuit sans maintenir la signal de commande activé en permanence.

Cette caractéristique fait du télérupteur une solution particulièrement adaptée aux installations où l’on souhaite centraliser la commande électrique depuis différents points à l’aide de boutons-poussoirs.

Compatible avec les auxiliaires de la gamme

Les télérupteurs standard CX³ sont conçus pour pouvoir être associés à certains auxiliaires et accessoires compatibles Legrand, permettant d’élargir les possibilités de commande ou d’adapter le système aux besoins spécifiques de l’installation.

Le choix de tout auxiliaire doit être effectué en vérifiant au préalable sa compatibilité avec la référence 412412 et avec le schéma électrique prévu.

Caractéristiques techniques du Legrand 412412

• Marque : Legrand.
• Gamme : CX³.
• Référence : 412412.
• EAN : 3245064124126.
• Type de produit : télérupteur modulaire.
• Fonction : commande centralisée par impulsions.
• Fonctionnement : mécanique.
• Nombre de pôles : 2.
• Nombre de contacts normalement ouverts : 2.
• Nombre de contacts normalement fermés : 0.
• Nombre de contacts inverseurs : 0.
• Courant nominal : 16 ampères.
• Tension du circuit de puissance : jusqu’à 250 volts en courant alternatif.
• Tension nominale de la bobine : 230 volts en courant alternatif.
• Plage de tension de commande : entre 210 et 250 volts.
• Fréquence de commande : entre 50 et 60 hertz.
• Montage : rail DIN.
• Nombre de modules : 1.
• Largeur : 17,8 millimètres.
• Hauteur : 95 millimètres.
• Profondeur : 70,2 millimètres.
• Profondeur d’installation : 44 millimètres.
• Norme applicable : EN 60669-2-2.

Solution compacte pour commander un circuit depuis plusieurs boutons-poussoirs

Le télérupteur Legrand CX³ 412412 combine une capacité de manœuvre de 16 ampères, deux contacts normalement ouverts et une bobine de 230 volts dans un format compact de seulement 1 module.

Son fonctionnement par impulsions simplifie particulièrement la conception des installations où un circuit doit être actionné depuis de nombreux points. Grâce au montage sur rail DIN et à son intégration dans la gamme modulaire Legrand CX³, il constitue une solution pratique pour la commande de l’éclairage et d’autres circuits compatibles depuis le tableau électrique.
