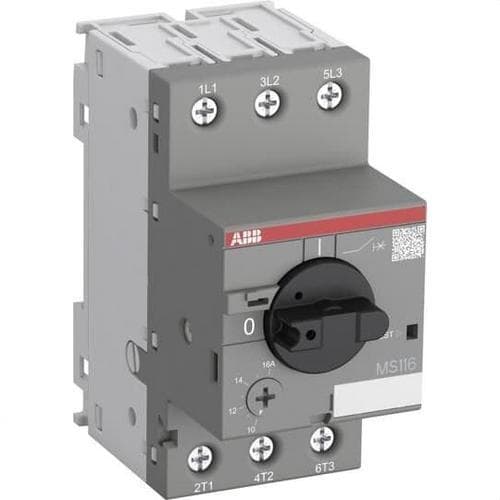

Disjoncteur moteur MS116-6.3 4,0-6,3A

Le disjoncteur moteur ABB MS116-6.3, référence 1SAM250000R1009, est un interrupteur manuel de protection moteur 3 pôles conçu pour manœuvrer et protéger les moteurs électriques contre les surcharges, les courts-circuits et les défauts de phase. Il dispose d’une plage de réglage thermique de 4,0 à 6,3 A et est particulièrement adapté aux moteurs jusqu’à 2,2 kW à 400 V AC-3.

Ce disjoncteur moteur de la série ABB MS116 combine dans un appareil compact les fonctions de sectionnement, de manœuvre manuelle et de protection thermomagnétique. Son pouvoir de coupure en service atteint 50 kA à 400 V CA, permettant de protéger le circuit moteur sans avoir besoin d’ajouter des fusibles supplémentaires lorsque les caractéristiques de l’installation se situent dans les limites définies par ABB.

Protection complète pour moteurs électriques

L’ABB MS116-6.3 est spécialement conçu pour protéger les moteurs contre les principales anomalies électriques pouvant survenir pendant leur fonctionnement.

• Protection contre les surcharges : réglage thermique ajustable entre 4,0 et 6,3 A.
• Protection contre les courts-circuits : déclenchement magnétique instantané calibré à 78,8 A.
• Sensibilité au défaut de phase : aide à protéger le moteur en cas de perte d’une des phases.
• Classe de déclenchement : 10A.
• Mécanisme de déclenchement libre : agit même si la commande est maintenue manuellement en position de marche.

Le courant de réglage doit être configuré en fonction de l’intensité nominale du moteur à protéger, en respectant toujours l’intervalle de 4,0 à 6,3 A.

Pour moteurs jusqu’à 2,2 kW à 400 V

ABB spécifie pour le MS116-6.3 une puissance opérationnelle nominale de 2,2 kW à 400 V en catégorie AC-3. Cette caractéristique en fait une solution adaptée à de nombreux moteurs triphasés utilisés dans les pompes, ventilateurs, machines, systèmes CVC et autres applications industrielles ou tertiaires.

L’appareil est adapté aussi bien aux applications triphasées que monophasées, à condition que le raccordement et le réglage soient effectués conformément aux indications techniques d’ABB.

Plage de réglage de 4,0 à 6,3 A

La protection thermique du disjoncteur moteur peut être réglée avec précision entre 4,0 et 6,3 A. Ce réglage permet d’adapter la protection au courant nominal indiqué sur la plaque signalétique du moteur.

Un réglage correct aide à protéger le bobinage contre les surcharges prolongées et évite de choisir un appareil à courant fixe qui ne correspondrait pas aux besoins réels du moteur.

Forte capacité de coupure

L’ABB MS116-6.3 offre un pouvoir de coupure en service Ics de 50 kA à 400 V CA. Cette caractéristique fournit une capacité d’interruption élevée face aux courants de court-circuit dans les conditions spécifiées par le fabricant.

Le déclenchement magnétique instantané est réglé à 78,8 A, permettant une action rapide en cas de court-circuit et contribuant à limiter les dommages qu’un courant élevé pourrait provoquer au moteur et au câblage.

Protection thermomagnétique classe 10A

L’appareil utilise un système de déclenchement thermomagnétique. La partie thermique réagit aux surcharges prolongées, tandis que la protection magnétique agit pratiquement instantanément lorsqu’un courant de court-circuit élevé se produit.

La classe de déclenchement 10A est particulièrement adaptée aux applications moteur avec des conditions de démarrage conventionnelles et assure une coordination appropriée entre le temps de démarrage et la protection contre les surcharges.

Compensation de température

Le MS116 intègre une compensation de température entre -25 et +55 °C, aidant à maintenir le comportement de la protection thermique dans cette plage de fonctionnement compensée.

ABB spécifie une plage générale de température de fonctionnement de -25 à +70 °C et une plage de stockage de -50 à +80 °C.

Commande rotative avec indication claire de l’état

Le disjoncteur moteur intègre une commande rotative frontale permettant de connecter et déconnecter manuellement le circuit. Sa conception offre une indication visuelle claire des positions ON et OFF, facilitant la supervision de l’état de l’appareil.

Le MS116 dispose également d’une fonction de sectionnement intégrée, ce qui permet de l’utiliser comme organe de coupure dans les conditions définies par ABB.

Conception compacte de 45 mm

Avec seulement 45 mm de largeur, l’ABB MS116-6.3 permet d’optimiser efficacement l’espace disponible dans les tableaux électriques et armoires d’automatisation.

• Largeur : 45 mm.
• Hauteur : 90 mm.
• Profondeur : 85,6 mm.
• Poids net approximatif : 0,265 kg.

Ses dimensions compactes facilitent l’intégration avec des contacteurs et d’autres éléments de protection et de commande moteur.

Raccordement par bornes à vis

Le circuit principal utilise des bornes de raccordement à vis, une solution courante dans les tableaux électriques industriels pour sa robustesse et sa facilité de maintenance.

L’appareil comporte 3 pôles et est conçu pour un montage en tableau électrique, pouvant être associé à d’autres composants de la famille ABB pour créer des démarreurs moteur complets.

Indice de protection IP20

Le boîtier du disjoncteur moteur présente un indice de protection IP20. ABB spécifie IP10 pour les bornes du circuit principal.

Comme pour ce type d’appareil électrique, il doit être installé dans une enveloppe ou un tableau offrant le degré de protection requis par les conditions environnementales et par la réglementation applicable à chaque installation.

Large gamme d’accessoires ABB

La série MS116 peut être complétée par différents accessoires afin d’étendre les fonctions de signalisation, de commande et de protection de l’ensemble.

• Contacts auxiliaires.
• Contacts de signalisation.
• Bobines à manque de tension.
• Bobines à émission.
• Blocs d’alimentation.
• Barres de distribution triphasées.
• Dispositifs de verrouillage pour éviter les manœuvres non autorisées.

La disponibilité et la compatibilité de chaque accessoire doivent être vérifiées selon la configuration précise du tableau électrique.

Caractéristiques techniques de l’ABB MS116-6.3

• Marque : ABB.
• Référence : 1SAM250000R1009.
• Modèle : MS116-6.3.
• Type : disjoncteur moteur / interrupteur manuel de protection moteur.
• Nombre de pôles : 3.
• Plage de réglage thermique : 4,0-6,3 A.
• Courant opérationnel nominal : 6,3 A.
• Puissance nominale à 400 V AC-3 : 2,2 kW.
• Classe de déclenchement : 10A.
• Protection : thermomagnétique.
• Déclenchement magnétique instantané : 78,8 A.
• Pouvoir de coupure en service Ics à 400 V CA : 50 kA.
• Tension assignée d’isolement Ui : 690 V.
• Fréquence nominale : 50/60 Hz.
• Protection contre les surcharges : oui.
• Protection contre les courts-circuits : oui.
• Sensibilité au défaut de phase : oui.
• Fonction de sectionnement : oui.
• Mécanisme de déclenchement libre : oui.
• Commande : rotative.
• Raccordement : bornes à vis.
• Indice de protection du boîtier : IP20.
• Largeur : 45 mm.
• Hauteur : 90 mm.
• Profondeur : 85,6 mm.
• Poids net approximatif : 0,265 kg.

Une solution compacte pour la protection et la commande des moteurs

Le disjoncteur moteur ABB MS116-6.3 de 4,0 à 6,3 A réunit dans un seul appareil compact la commande manuelle, le sectionnement et la protection du moteur contre les surcharges, les courts-circuits et les pertes de phase. Sa largeur de 45 mm facilite l’optimisation de l’espace dans le tableau électrique, tandis que son pouvoir de coupure de 50 kA à 400 V offre une capacité de protection élevée.

Avec une puissance nominale de 2,2 kW à 400 V AC-3, un réglage ajustable, une classe de déclenchement 10A et la compatibilité avec de nombreux accessoires ABB, c’est une solution adaptée aux tableaux de commande et de protection moteur dans les installations industrielles, commerciales et techniques.

Important : pour garantir une protection adéquate, la plage de réglage du disjoncteur moteur doit inclure le courant nominal réel du moteur. Le réglage final doit être effectué selon la plaque signalétique du moteur et les conditions de l’installation.
