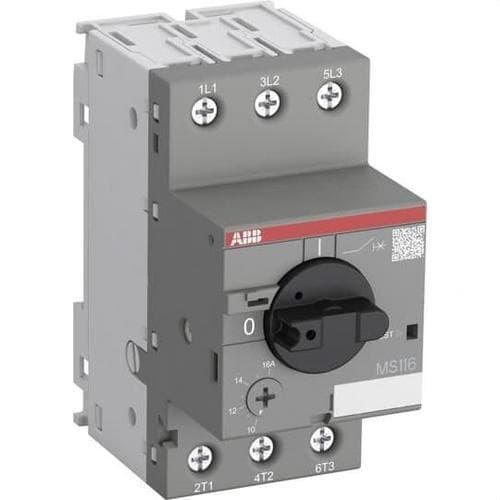

Disjoncteur MS116-4.0 2.5-4A

Le disjoncteur-moteur ABB MS116-4.0, référence 1SAM250000R1008, est un interrupteur manuel de protection pour moteurs avec plage de réglage thermique de 2,5 à 4 A. Il intègre une protection thermique contre les surcharges et une protection électromagnétique contre les courts-circuits, ainsi qu’une sensibilité à la perte de phase, permettant de protéger et de manœuvrer des moteurs à partir d’un seul appareil compact.

Avec 3 pôles, une classe de déclenchement 10A et un pouvoir de coupure en service allant jusqu’à 50 kA à 400 V CA, le MS116-4.0 est indiqué pour les applications monophasées et triphasées. Pour les moteurs triphasés en catégorie AC-3, ABB spécifie une puissance nominale allant jusqu’à 1,5 kW à 400 V.

Plage de réglage de 2,5 à 4 A

Le déclencheur thermique de l’ABB MS116-4.0 peut être réglé entre 2,5 et 4 A afin d’adapter la protection au courant nominal du moteur installé.

Le réglage doit être effectué conformément aux données de plaque signalétique du moteur et aux caractéristiques de l’installation, ce qui permet au disjoncteur-moteur de réagir aux surcharges prolongées sans remplacer l’équipement complet lorsque des moteurs dans cette plage sont utilisés.

Protection thermique et électromagnétique

Le MS116 intègre deux systèmes de protection principaux :

• Protection thermique : agit contre les surcharges prolongées pouvant provoquer une surchauffe excessive du moteur.
• Protection électromagnétique : fournit une réponse rapide en cas de courants élevés de court-circuit.

Le déclenchement magnétique instantané de cette référence est réglé à 50 A.

Protection contre la perte de phase

Le disjoncteur-moteur ABB MS116 est sensible à la perte de phase. Cette caractéristique est particulièrement importante pour les moteurs triphasés, car l’absence d’une phase peut provoquer des déséquilibres de courant, une perte de couple et une surchauffe du moteur.

Classe de déclenchement 10A

Le MS116-4.0 appartient à la classe de déclenchement 10A conformément aux spécifications ABB. Cette classe définit le comportement temporel de la protection face aux situations de surcharge et est particulièrement adaptée aux moteurs avec des temps de démarrage conventionnels.

Pouvoir de coupure de 50 kA à 400 V

ABB spécifie pour cette référence un pouvoir de coupure nominal en service Ics de 50 kA à 400 V CA. Son pouvoir de coupure ultime Icu atteint 75 kA à cette même tension.

Les valeurs varient en fonction de la tension d’utilisation :

• 230 V CA : Ics 50 kA / Icu 75 kA.
• 400 V CA : Ics 50 kA / Icu 75 kA.
• 440 V CA : Ics 6 kA / Icu 18 kA.
• 500 V CA : Ics 6 kA / Icu 15 kA.
• 690 V CA : Ics 2 kA / Icu 3 kA.

Jusqu’à 1,5 kW à 400 V en AC-3

Pour les applications avec moteurs triphasés en catégorie d’utilisation AC-3 et alimentation 400 V, ABB spécifie une puissance nominale de fonctionnement allant jusqu’à 1,5 kW pour le MS116-4.0.

La sélection finale doit être effectuée en fonction du courant nominal indiqué par le fabricant du moteur, car il s’agit de la référence principale pour régler correctement la protection thermique.

3 pôles pour moteurs triphasés et applications monophasées

Le MS116-4.0 dispose de 3 pôles principaux. Il est particulièrement indiqué pour la protection des moteurs triphasés, bien qu’ABB prévoie également l’utilisation de la famille MS116 dans des applications monophasées selon le schéma de raccordement correspondant.

Fonction de sectionnement intégrée

En plus de protéger le moteur, l’appareil intègre une fonction de sectionneur. La poignée rotative permet de connecter et de déconnecter manuellement le circuit, offrant une indication claire des positions ON et OFF.

Cette fonction permet d’utiliser le disjoncteur-moteur comme organe de commande manuelle et d’isolement dans les limites et conditions définies par ABB.

Mécanisme de déclenchement libre

Le MS116 intègre un mécanisme de déclenchement libre. Cela signifie que l’appareil peut ouvrir ses contacts lorsque la protection agit, même si la poignée est maintenue manuellement en position de marche.

Cette caractéristique évite qu’une action sur la commande puisse empêcher le fonctionnement automatique des protections internes.

Compensation de température

La protection thermique intègre une compensation face aux variations de température ambiante. ABB spécifie pour la gamme MS116 une plage de fonctionnement compensée entre -25 et +55 °C.

Cette caractéristique aide à maintenir un comportement stable du déclencheur thermique face aux variations normales de température à l’intérieur du tableau électrique.

Format compact de 45 mm

L’ABB MS116-4.0 présente une largeur de seulement 45 mm, facilitant son installation dans les tableaux d’automatisme et de commande où l’espace disponible est limité.

Ses dimensions approximatives sont de 45 mm de large, 85,6 mm de haut et 90 mm de profondeur, avec un poids net approximatif de 265 g.

Montage sur rail DIN

Le disjoncteur-moteur est conçu pour un montage sur rail DIN normalisé, facilitant son intégration avec des contacteurs, relais, dispositifs auxiliaires et autres éléments de protection et de commande.

Le raccordement du circuit principal s’effectue au moyen de bornes à vis.

Large gamme d’accessoires ABB

La famille MS116 accepte de nombreux accessoires permettant d’étendre les fonctions du disjoncteur-moteur selon les besoins de l’installation. Parmi les options disponibles figurent :

• Contacts auxiliaires.
• Contacts de signalisation.
• Déclencheurs à manque de tension.
• Bobines de déclenchement.
• Peignes et barres de distribution triphasées.
• Blocs d’alimentation.
• Accessoires de verrouillage contre les manœuvres non autorisées.

Ces accessoires sont commercialisés séparément et doivent être sélectionnés selon la configuration précise du tableau.

Indice de protection IP20

Le disjoncteur-moteur présente un indice de protection IP20 pour l’enveloppe. Il est conçu pour être installé à l’intérieur de tableaux ou d’enveloppes électriques appropriés offrant la protection supplémentaire nécessaire contre les contacts et les conditions environnementales.

Applications de l’ABB MS116-4.0

• Protection des moteurs triphasés.
• Pompes électriques.
• Ventilateurs et extracteurs.
• Compresseurs compatibles.
• Machines industrielles.
• Systèmes de climatisation.
• Convoyeurs.
• Tableaux d’automatisme et de commande.
• Équipements avec moteurs jusqu’à 1,5 kW à 400 V dans la plage de courant indiquée.

Caractéristiques techniques de l’ABB MS116-4.0

• Marque : ABB.
• Référence : 1SAM250000R1008.
• Modèle : MS116-4.0.
• Type : disjoncteur-moteur / interrupteur manuel de protection moteur.
• Nombre de pôles : 3.
• Courant nominal maximal Ie : 4 A.
• Plage de réglage thermique : 2,5-4 A.
• Classe de déclenchement : 10A.
• Protection thermique contre les surcharges : oui.
• Protection électromagnétique contre les courts-circuits : oui.
• Sensibilité à la perte de phase : oui.
• Réglage du déclenchement magnétique instantané Ii : 50 A.
• Capacité Ics à 230 V CA : 50 kA.
• Capacité Ics à 400 V CA : 50 kA.
• Capacité Ics à 440 V CA : 6 kA.
• Capacité Ics à 500 V CA : 6 kA.
• Capacité Ics à 690 V CA : 2 kA.
• Capacité Icu à 230 V CA : 75 kA.
• Capacité Icu à 400 V CA : 75 kA.
• Capacité Icu à 440 V CA : 18 kA.
• Capacité Icu à 500 V CA : 15 kA.
• Capacité Icu à 690 V CA : 3 kA.
• Tension nominale d’emploi Ue : jusqu’à 690 V CA.
• Tension nominale d’isolement Ui : 690 V.
• Fréquence : 50/60 Hz.
• Puissance nominale AC-3 à 400 V : 1,5 kW.
• Fonction de sectionneur : oui.
• Commande : poignée rotative ON/OFF.
• Mécanisme de déclenchement libre : oui.
• Compensation de température : oui.
• Plage de température de fonctionnement : -25 à +55 °C.
• Type de connexion : bornes à vis.
• Montage : rail DIN.
• Indice de protection : IP20.
• Largeur : 45 mm.
• Hauteur : environ 85,6 mm.
• Profondeur : environ 90 mm.
• Poids net : environ 0,265 kg.
• EAN : 4013614320316.

Protection complète et compacte pour moteurs

L’ABB MS116-4.0 combine protection contre les surcharges, les courts-circuits et la perte de phase avec des fonctions de connexion, de déconnexion et de sectionnement dans un appareil de seulement 45 mm de large. Son réglage de 2,5 à 4 A permet d’adapter la protection à différents moteurs dans cette plage d’intensité.

La classe de déclenchement 10A, les 50 kA de pouvoir de coupure en service à 400 V et la possibilité de le combiner avec des accessoires ABB font du 1SAM250000R1008 une solution particulièrement adaptée aux tableaux électriques de machines, pompes, ventilation et automatisation industrielle.

Important : le réglage thermique doit être configuré selon le courant nominal réel du moteur. Les contacts auxiliaires, déclencheurs et autres accessoires ne font pas partie du disjoncteur-moteur standard et doivent être achetés séparément si nécessaire.
