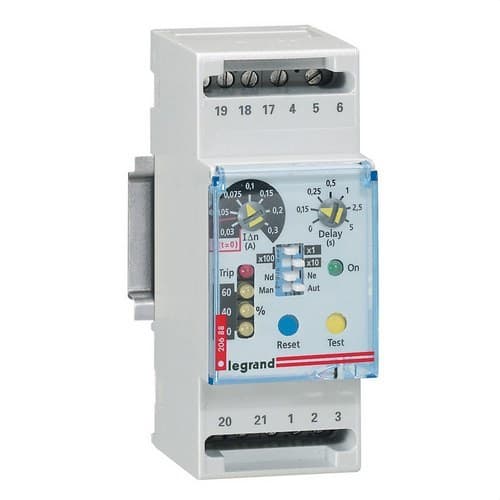

Relais différentiel 2 MODULES

Le relais différentiel Legrand 026088 est un dispositif modulaire réglable conçu pour détecter les courants de fuite à la terre et commander le déclenchement d’un disjoncteur automatique ou d’un disjoncteur de puissance compatible. Associé à un transformateur toroïdal et à une bobine de déclenchement à émission de courant ou à manque de tension, il permet d’intégrer une protection différentielle aux installations équipées de disjoncteurs Legrand DPX³ ou DPX³-I.

Il dispose d’une sensibilité différentielle réglable, d’une temporisation de déclenchement ajustable, d’une signalisation par plusieurs LED et d’un contact auxiliaire. Il est alimenté en 230/240 volts en courant alternatif, fonctionne à 50 ou 60 hertz et n’occupe que 2 modules sur rail DIN.

Relais différentiel réglable pour disjoncteurs Legrand DPX³

La référence 026088 est conçue pour surveiller en continu d’éventuels courants de défaut à la terre dans les installations électriques. Le relais reçoit le signal provenant d’un transformateur toroïdal externe installé autour des conducteurs du circuit et compare le courant résiduel détecté à la valeur de sensibilité sélectionnée.

Lorsque le courant de fuite atteint le seuil configuré et que les conditions de temporisation définies sont remplies, le relais envoie un ordre de déclenchement à la bobine associée au disjoncteur, provoquant l’ouverture du circuit.

Protection différentielle par relais et transformateur toroïdal

Le Legrand 026088 n’est pas un disjoncteur différentiel autonome. Pour assurer la fonction de protection, il doit fonctionner conjointement avec un toroïdal compatible et avec une bobine de déclenchement à émission de courant ou à manque de tension installée dans le disjoncteur automatique ou le disjoncteur correspondant.

Cette architecture permet d’ajouter une protection différentielle aux disjoncteurs de puissance et d’adapter les paramètres de déclenchement aux besoins spécifiques de l’installation.

Sensibilité différentielle réglable

L’un des principaux avantages du relais est la possibilité de régler le courant différentiel de déclenchement. La plage disponible dépend du transformateur toroïdal associé.

Avec les toroïdes de plus petit diamètre compatibles, Legrand prévoit des valeurs de sensibilité de 0,03 ampère à 30 ampères, avec différents paliers intermédiaires de réglage.

Parmi les valeurs disponibles figurent 0,03 ; 0,05 ; 0,075 ; 0,1 ; 0,15 ; 0,2 ; 0,3 ; 0,5 ; 0,75 ; 1 ; 1,5 ; 2 ; 3 ; 5 ; 7,5 ; 10 ; 15 ; 20 et 30 ampères, selon le toroïde utilisé.

Temporisation de déclenchement réglable jusqu’à 5 secondes

Le Legrand 026088 permet également de configurer le retard d’action. Les temps sélectionnables sont :

• 0 seconde.
• 0,15 seconde.
• 0,25 seconde.
• 0,5 seconde.
• 1 seconde.
• 2,5 secondes.
• 5 secondes.

Ce réglage permet d’adapter la réponse de la protection et facilite la coordination entre différents niveaux d’une installation électrique lorsque la conception exige des temps d’action différents.

Relais différentiel de type A

Legrand identifie cette référence comme un relais différentiel de type A. Ce type de protection est conçu pour détecter les courants différentiels alternatifs sinusoïdaux et les courants continus pulsés dans les conditions prévues pour cette classe.

Le choix de la valeur de sensibilité, de la temporisation et du toroïde doit être effectué en fonction des caractéristiques du circuit et des exigences de protection définies pour l’installation.

Voyants LED pour surveiller le courant de fuite

La face avant du relais intègre plusieurs voyants LED qui facilitent la surveillance visuelle de l’état de la protection.

• 1 LED verte : indique que le relais est alimenté électriquement.
• 3 LED jaunes : indiquent des niveaux de courant de défaut d’isolement équivalents à 20, 40 et 60 pour cent du seuil configuré.
• 1 LED rouge fixe : indique que la valeur de courant de défaut définie a été atteinte ou dépassée.
• 1 LED rouge clignotante : signale une interruption ou une absence de continuité dans la connexion entre le transformateur toroïdal et le relais.

Cette signalisation permet de vérifier rapidement l’évolution du courant de fuite et facilite l’identification de certains défauts de connexion.

Contrôle progressif du niveau d’isolement

Les trois voyants jaunes permettent de visualiser par paliers le niveau de courant de défaut par rapport au seuil sélectionné. Les niveaux de 20, 40 et 60 pour cent fournissent une information préalable avant d’atteindre le courant configuré pour le déclenchement du relais.

Cette indication peut s’avérer particulièrement utile lors des opérations de maintenance et de diagnostic des installations, en permettant d’observer les augmentations du courant résiduel avant le déclenchement.

Contact auxiliaire intégré

Le Legrand 026088 intègre un contact auxiliaire pouvant être utilisé dans le système de contrôle ou de signalisation de l’installation.

L’intégration de ce contact facilite la surveillance de l’état du relais dans les tableaux électriques et les systèmes de gestion compatibles.

Couvercle frontal plombable

Le dispositif dispose d’un couvercle frontal rabattable et plombable. Cette protection couvre les éléments de réglage et permet de limiter les modifications accidentelles ou non autorisées des paramètres configurés.

Cette caractéristique est particulièrement utile dans les installations professionnelles où il est important de conserver les réglages de sensibilité et de temporisation définis lors de la mise en service.

Compatible avec les transformateurs toroïdaux Legrand

Le relais doit être utilisé conjointement avec les toroïdes Legrand compatibles spécifiés pour la référence 026088. La documentation actuelle du fabricant prévoit différents diamètres afin de s’adapter à diverses sections de câblage et tailles d’installation.

Le diamètre du toroïde sélectionné influe sur la plage minimale de sensibilité différentielle disponible ; il doit donc être choisi conjointement avec le relais en fonction des caractéristiques électriques et physiques du circuit.

Montage modulaire sur rail DIN

Le relais est conçu pour être installé directement sur rail DIN dans les tableaux électriques. Il occupe une largeur équivalente à 2 modules, ce qui facilite son intégration avec d’autres dispositifs de commande et de protection.

Son format modulaire permet de regrouper les fonctions de détection et de réglage dans le tableau, tandis que le transformateur toroïdal est installé autour des conducteurs à surveiller.

Alimentation en 230/240 volts

Le Legrand 026088 fonctionne avec une tension d’alimentation de 230/240 volts en courant alternatif et une fréquence de 50 ou 60 hertz.

La LED verte en façade permet de vérifier visuellement que le relais est correctement alimenté et prêt à assurer la surveillance différentielle.

Application avec les disjoncteurs DPX³ et DPX³-I

Legrand spécifie cette référence pour fournir une protection différentielle lorsqu’elle est associée à des disjoncteurs automatiques DPX³ équipés d’une bobine de déclenchement ou à des disjoncteurs DPX³-I compatibles.

Lorsque le relais détecte un courant de défaut supérieur au niveau sélectionné, il transmet l’ordre correspondant à la bobine associée afin de provoquer l’ouverture de l’appareil de coupure.

Caractéristiques techniques du Legrand 026088

• Marque : Legrand.
• Référence : 026088.
• EAN : 3245060260880.
• Type de produit : relais différentiel modulaire réglable.
• Type de protection différentielle : type A.
• Application : protection différentielle associée à des disjoncteurs DPX³ et DPX³-I compatibles.
• Fonctionnement : détection via transformateur toroïdal externe.
• Sensibilité différentielle : réglable selon le toroïde associé.
• Sensibilité minimale disponible : 0,03 ampère avec des toroïdes compatibles.
• Sensibilité maximale disponible : 30 ampères.
• Temporisation réglable : 0 ; 0,15 ; 0,25 ; 0,5 ; 1 ; 2,5 et 5 secondes.
• Tension d’alimentation : 230/240 volts en courant alternatif.
• Fréquence : 50 ou 60 hertz.
• Voyant d’alimentation : LED verte.
• Voyants de niveau de fuite : 3 LED jaunes à 20, 40 et 60 pour cent.
• Voyant de défaut : LED rouge.
• Détection d’interruption entre toroïde et relais : oui, via LED rouge clignotante.
• Contact auxiliaire : inclus.
• Couvercle frontal : rabattable et plombable.
• Montage : rail DIN.
• Nombre de modules : 2.
• Transformateur toroïdal requis : oui.
• Bobine de déclenchement compatible requise : oui.

Protection différentielle réglable pour tableaux de puissance

Le relais différentiel Legrand 026088 permet d’intégrer une protection différentielle réglable dans des installations avec disjoncteurs de puissance compatibles, en offrant un réglage de la sensibilité et du temps d’action.

Son format de 2 modules, ses voyants LED, son contact auxiliaire, son couvercle plombable et sa compatibilité avec différents transformateurs toroïdaux facilitent son intégration dans les tableaux électriques où il est nécessaire de surveiller les courants de fuite et d’adapter le déclenchement aux caractéristiques précises de l’installation.
