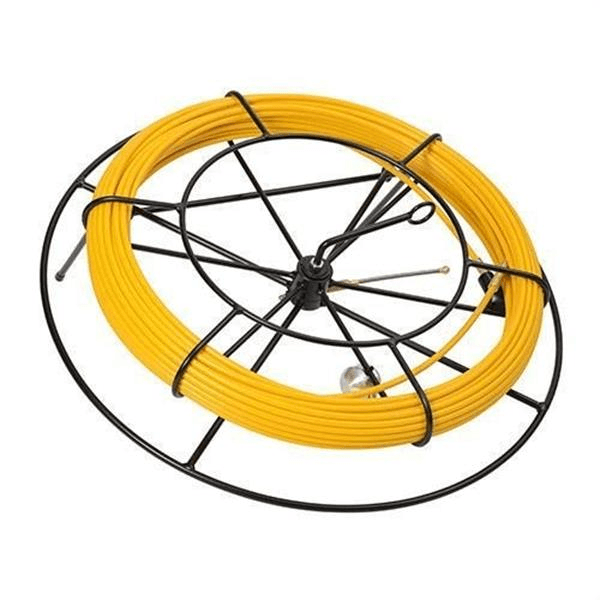

Passe-câbles fibre autoénergétique jaune 6mm VH600 - Rouleau de 50 mètres

Le tire-câbles Estiare en fibre autoénergétique VH600, référence 30617050, est une aiguille tire-câbles industrielle de 50 mètres de longueur et 6 millimètres de diamètre, fabriquée avec une tige en fibre de verre recouverte de polypropylène. Sa grande rigidité et sa force de poussée la rendent particulièrement adaptée au passage et à la pose de câbles dans des gaines longues, principalement sur des trajets rectilignes ou avec peu de courbes.

La gaine est fournie dans un conteneur VH600 qui facilite son transport, son stockage et sa manipulation pendant les travaux d’installation. Elle intègre des embouts interchangeables et un jeu d’accessoires composé d’une roulette en aluminium de 30 millimètres, d’une tête guide flexible de 8 millimètres et d’une bague d’accrochage en laiton de 8 millimètres, tous avec connexion M5.

Tire-câbles industriel en fibre de verre de 50 mètres

La référence 30617050 fait partie de la gamme de tire-câbles industriels de diamètre moyen d’Estiare, commercialisée sous la marque Anguila. Elle est destinée aux travaux de tirage de câbles dans des installations professionnelles où des longueurs supérieures à celles des guides domestiques sont nécessaires.

Le fabricant classe les tire-câbles industriels de 6 millimètres pour des applications en installations intérieures et extérieures, notamment dans les centres commerciaux, centres logistiques, bâtiments industriels et autres installations où les distances de tirage peuvent être importantes.

Tige en fibre de verre recouverte de polypropylène

La gaine est construite avec une tige en fibre de verre recouverte de polypropylène. Cette combinaison offre une rigidité élevée et une grande capacité de poussée, tandis que le revêtement extérieur protège la fibre et favorise le déplacement à l’intérieur de la canalisation.

Estiare met en avant la fibre de verre pour sa grande force de poussée et son faible frottement sur les trajets rectilignes. Comme il s’agit d’un matériau sans effet mémoire, la tige tend à conserver une trajectoire droite et transmet efficacement la force appliquée depuis l’extrémité d’introduction.

Grande force de poussée pour les longues distances

La fibre de verre est le matériau de la gamme Estiare qui offre l’une des plus grandes capacités de poussée. Cela est particulièrement utile lors de travaux dans des canalisations longues, où le frottement accumulé peut gêner l’avancement de matériaux plus flexibles.

Sa rigidité élevée permet de transmettre la force sur les 50 mètres de la gaine, facilitant l’avancement dans des tubes de grand diamètre et des trajets principalement rectilignes.

Transmission élevée de la torsion

En plus de la force de poussée, la tige en fibre de verre transmet efficacement la force de torsion sur toute la longueur du tire-câbles. Le fabricant indique que ce matériau ne tourne pas facilement sur lui-même, ce qui permet de transmettre le mouvement appliqué à l’extrémité lors de certaines opérations de guidage.

Diamètre de 6 millimètres

La gaine présente un diamètre extérieur de 6 millimètres, correspondant à la gamme industrielle de diamètres moyens d’Estiare.

• Diamètre du guide : 6 millimètres.
• Longueur : 50 mètres.
• Matériau : fibre de verre.
• Revêtement : polypropylène.
• Couleur : jaune.

Pour des canalisations de diamètre moyen

Estiare recommande sa gamme de tire-câbles industriels de 6 millimètres pour des canalisations d’environ 40 à 140 millimètres de diamètre.

Le choix final doit être effectué en tenant compte à la fois du diamètre du tube, de sa longueur, du nombre de courbes, du taux de remplissage intérieur et de la difficulté du parcours.

Diamètre de courbure d’environ 15 centimètres

Selon les informations techniques du fabricant pour les guides en fibre de verre de 6 millimètres, ce matériau présente un diamètre de courbure d’environ 15 centimètres.

Son comportement est particulièrement adapté aux tronçons rectilignes. La fibre de verre est un matériau rigide et il convient d’éviter de la soumettre à des rayons de courbure trop serrés.

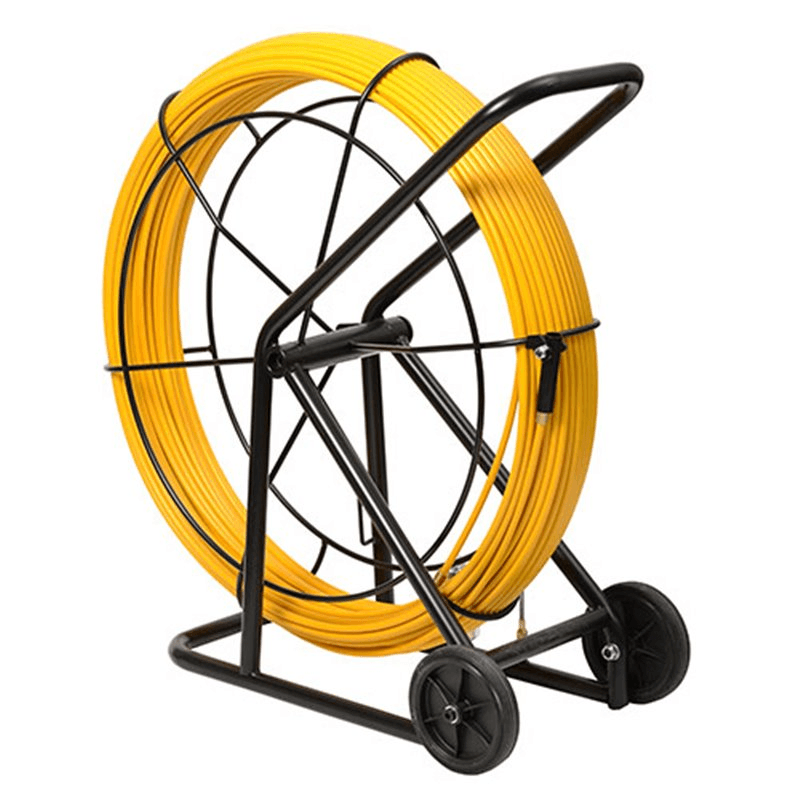

Conteneur VH600 inclus

La référence 30617050 est fournie avec le conteneur VH600, conçu pour stocker et manipuler la gaine pendant les travaux d’installation.

Le conteneur maintient organisée la tige de 50 mètres et facilite à la fois son déploiement et sa récupération une fois le tirage terminé.

Cette configuration est particulièrement pratique pour les longues gaines, car elle aide à contrôler le tire-câbles pendant le transport, le stockage et l’utilisation.

Embouts interchangeables M5

La gaine dispose d’embouts interchangeables, permettant de monter différents accessoires selon la phase du travail.

Le système utilise une connexion M5, compatible avec les accessoires correspondants de la gamme professionnelle Estiare/Anguila.

Accessoires inclus

Le catalogue officiel identifie l’ensemble d’accessoires C + D + E pour cette référence :

• 1 roulette en aluminium de 30 millimètres, M5, référence 4.2001.000.
• 1 tête guide flexible de 8 millimètres, M5, référence 4.1002.000.
• 1 bague d’accrochage en laiton de 8 millimètres, M5, référence 4.3002.000.

Ces accessoires permettent de configurer la gaine aussi bien pour faciliter son introduction dans la canalisation que pour accrocher puis tirer les câbles.

Tête guide flexible de 8 millimètres

La tête guide flexible incluse présente un diamètre de 8 millimètres et une connexion M5. Sa fonction est de faciliter l’avancement de la gaine dans la canalisation et d’aider à franchir les changements de direction dans les limites admissibles pour la tige.

Roulette en aluminium de 30 millimètres

Le kit comprend une roulette en aluminium de 30 millimètres avec connexion M5, conçue comme accessoire d’aide au passage de la gaine.

Bague d’accrochage en laiton

Pour la phase de tirage, une bague d’accrochage en laiton de 8 millimètres avec connexion M5 est incluse. Elle permet de relier l’extrémité du tire-câbles au câble ou à l’élément de traction au moyen du système approprié.

Poids de l’ensemble de 7,35 kilogrammes

Le catalogue officiel d’Estiare précise un poids de 7,35 kilogrammes pour la version de 6 millimètres, 50 mètres et conteneur VH600.

Ce poids correspond à l’ensemble configuré avec conteneur et constitue une référence utile pour le transport, le stockage et la manipulation sur chantier.

Particulièrement adaptée aux trajets rectilignes

En raison des caractéristiques mécaniques de la fibre de verre, cette gaine est particulièrement efficace sur des trajets rectilignes et des canalisations nécessitant une forte poussée.

Le faible effet mémoire et la rigidité de la tige aident à minimiser le frottement qui peut apparaître lorsqu’un guide plus flexible prend des formes sinueuses à l’intérieur du tube.

Utilisation professionnelle en installations intérieures et extérieures

La gamme industrielle de 6 millimètres est destinée aux travaux professionnels de tirage de câbles dans des installations telles que :

• Bâtiments industriels.
• Centres logistiques.
• Centres commerciaux.
• Installations électriques de grande envergure.
• Canalisations intérieures et extérieures.
• Réseaux de télécommunications et câblage.
• Travaux de rénovation et d’extension d’installations.

Précautions d’utilisation

La fibre de verre offre une rigidité et une force de poussée élevées, mais c’est aussi un matériau qui doit être manipulé correctement. Estiare avertit qu’elle peut être endommagée si des boucles, des torsions ou des pliures excessives se forment.

Lors de l’introduction et de la récupération de la gaine, il est recommandé de maintenir des rayons de courbure larges et d’éviter de forcer la tige lorsqu’elle rencontre une obstruction importante.

Si le tire-câbles rencontre une résistance anormale, il convient d’en localiser la cause avant de continuer à pousser afin d’éviter d’endommager la fibre.

Avantages du tire-câbles Estiare VH600 en fibre

• 50 mètres de longueur pour les canalisations de grande portée.
• 6 millimètres de diamètre pour un usage industriel.
• Fibre de verre recouverte de polypropylène.
• Forte poussée sur les trajets rectilignes.
• Faible effet mémoire.
• Bonne transmission de la torsion.
• Embouts interchangeables M5.
• Conteneur VH600 inclus.
• Trois accessoires inclus pour le passage et le tirage des câbles.
• Couleur jaune pour une identification rapide.

Caractéristiques techniques de l’Estiare 30617050

• Marque : Estiare / Anguila.
• Référence : 30617050.
• Type : guide tire-câbles industriel.
• Matériau de la tige : fibre de verre.
• Revêtement : polypropylène.
• Diamètre : 6 millimètres.
• Longueur : 50 mètres.
• Couleur : jaune.
• Conteneur : VH600.
• Embouts : interchangeables.
• Filetage des accessoires : M5.
• Poids de l’ensemble : 7,35 kilogrammes.
• Diamètre de courbure indiqué pour la fibre de 6 millimètres : environ 15 centimètres.
• Canalisations recommandées pour la gamme : environ 40 à 140 millimètres.
• Accessoire inclus 1 : roulette en aluminium de 30 millimètres.
• Accessoire inclus 2 : tête guide flexible de 8 millimètres.
• Accessoire inclus 3 : bague d’accrochage en laiton de 8 millimètres.

Tire-câbles en fibre pour tirages longs et exigeants

Le Estiare 30617050 VH600 de 50 mètres est une solution spécialement conçue pour le professionnel qui a besoin d’un guide rigide, à forte capacité de poussée et adapté aux travaux de tirage de câbles dans des canalisations longues. Sa tige en fibre de verre de 6 millimètres recouverte de polypropylène est optimisée pour réduire le frottement sur les trajets rectilignes et transmettre efficacement l’effort appliqué depuis l’extrémité du guide.

La fourniture avec conteneur VH600, embouts interchangeables et trois accessoires M5 offre un ensemble complet pour réaliser à la fois l’introduction du guide et le tirage ultérieur du câble, tout en gardant les 50 mètres de tige ordonnés et protégés pendant le transport et l’utilisation quotidienne.
