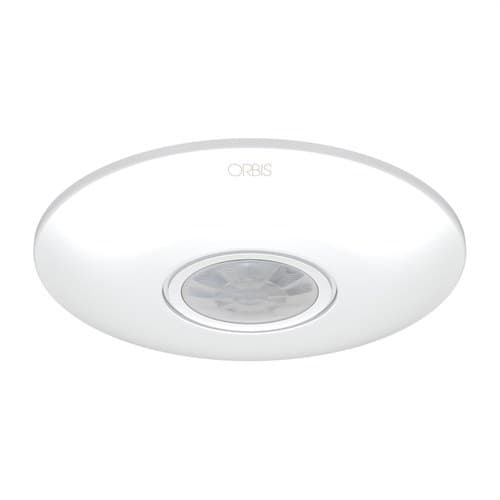

Détecteur de mouvement Circumat+PLAFOND EXTRPLN.360° 3-2000 LUX IP20 CHAMP DÉT.: Ø7M(DÉPLACEMENT

Le détecteur de mouvement Orbis CIRCUMAT+, référence OB137112, est un capteur PIR extra-plat conçu pour automatiser les circuits d’éclairage par détection de mouvement. Il s’installe en surface au plafond et offre une couverture de 360°, avec un champ de détection allant jusqu’à 7 mètres de diamètre à 2,5 mètres de hauteur et jusqu’à 9 mètres de diamètre lorsqu’il est installé à 3 mètres.

Son design compact, avec seulement 2,4 cm d’épaisseur, permet une intégration discrète dans les plafonds des habitations, copropriétés, bureaux, hôtels, commerces et bâtiments publics. Il intègre un réglage de luminosité entre 3 et 2000 lux, une temporisation de 10 secondes à 30 minutes, une fonction impulsion, une compensation de température et un relais à commutation au passage par zéro pour fonctionner avec des charges LED, fluorescentes et basse consommation.

Détection de mouvement à 360°

Le CIRCUMAT+ utilise une détection infrarouge passive PIR pour capter les variations de rayonnement thermique produites par des personnes ou d’autres sources de chaleur se déplaçant dans son champ de couverture. Le capteur n’émet aucun rayonnement pour effectuer la détection.

Grâce à son installation centrale au plafond et à sa couverture à 360°, il peut surveiller les mouvements tout autour du détecteur, ce qui le rend particulièrement adapté aux couloirs, paliers, halls d’entrée, salles, sanitaires, bureaux et autres zones intérieures de passage.

Jusqu’à 7 mètres de diamètre à 2,5 mètres de hauteur

Installé à 2,5 mètres de hauteur, Orbis spécifie un champ de détection allant jusqu’à 7 mètres de diamètre pour les déplacements transversaux. La fiche officielle distingue également un champ approximatif de 3 mètres de diamètre pour les mouvements frontaux vers le détecteur.

Lorsqu’il est installé à 3 mètres de hauteur, la couverture peut atteindre jusqu’à 9 mètres de diamètre dans des conditions de température inférieures à 24 °C. Orbis recommande une hauteur de montage comprise approximativement entre 2 et 4 mètres.

Format extra-plat pour installation en surface

Le CIRCUMAT+ est conçu pour un montage direct en surface au plafond. Son boîtier ovale et sa face avant blanche présentent un profil de seulement 2,4 cm, réduisant l’impact visuel par rapport à des détecteurs de plafond plus volumineux.

Cette conception permet de l’installer sans encastrer le corps principal, ce qui est particulièrement pratique en rénovation ou dans les plafonds où l’espace manque pour loger un détecteur encastré.

Temporisation réglable de 10 secondes à 30 minutes

Le temps pendant lequel le circuit reste alimenté après détection de mouvement peut être réglé entre 10 secondes et 30 minutes. Le temps sélectionné recommence à chaque nouvelle détection.

Le réglage propose des positions de 10 secondes, 1 minute, 3 minutes, 7 minutes, 15 minutes et 30 minutes, permettant d’adapter le comportement du détecteur à l’usage réel de chaque pièce.

Fonction impulsion de 1 seconde

En plus de la temporisation conventionnelle, le CIRCUMAT+ intègre une fonction impulsion. Dans ce mode, il active la sortie pendant environ 1 seconde puis établit ensuite une période minimale sans détection d’environ 9 secondes.

Cette fonction élargit les possibilités d’intégration lorsque le détecteur est utilisé pour envoyer une impulsion d’activation à d’autres mécanismes ou systèmes de commande compatibles.

Réglage crépusculaire de 3 à 2000 lux

Le capteur de luminosité intégré permet de sélectionner le niveau de lumière ambiante en dessous duquel le détecteur doit agir. La plage est réglable entre 3 et 2000 lux.

Avec un réglage bas, l’éclairage s’activera principalement dans l’obscurité. S’il est réglé vers le niveau maximum, le détecteur peut réagir pratiquement quelle que soit la luminosité. Il est ainsi possible d’éviter les allumages inutiles lorsqu’il y a suffisamment de lumière naturelle.

Limiteur de zone de détection inclus

Le CIRCUMAT+ est fourni avec un limiteur de champ qui peut être découpé afin d’exclure certaines zones de la couverture du capteur.

Cette possibilité est utile lorsque le détecteur est placé près de portes, de couloirs secondaires ou d’autres zones où l’on ne souhaite pas que le mouvement déclenche l’allumage de l’éclairage.

Compensation de température

Orbis équipe le CIRCUMAT+ d’une compensation de température afin de maintenir une détection plus stable face aux variations des conditions ambiantes. Comme pour tout capteur PIR, la portée peut diminuer lorsque la température de la personne ou de l’objet détecté se rapproche de la température ambiante.

Relais à commutation au passage par zéro

L’appareil intègre une commutation au passage par zéro, une caractéristique particulièrement adaptée aux charges électroniques telles que l’éclairage LED, les fluorescents et les lampes basse consommation.

La commutation s’effectue à un point proche du passage par zéro de l’onde de tension, contribuant à réduire les contraintes électriques provoquées par les courants d’appel de certains récepteurs.

Pouvoir de coupure de 6 A

Le CIRCUMAT+ dispose d’un contact avec un pouvoir de coupure de 6 A à 230 V CA avec cos φ = 1. Les charges maximales recommandées dépendent de la technologie d’éclairage utilisée.

• Lampes à incandescence : jusqu’à 1200 W.
• Lampes fluorescentes : jusqu’à 400 VA.
• Halogènes basse tension 12 V CA : jusqu’à 1000 VA.
• Halogènes 230 V CA : jusqu’à 1200 W.
• Lampes basse consommation : jusqu’à 500 VA.
• Downlights : jusqu’à 500 VA.
• Éclairage LED : jusqu’à 500 VA.

Alimentation en 230 V

La référence OB137112 fonctionne avec une alimentation de 230 V CA ±10% et une fréquence de 50/60 Hz. Sa consommation propre est d’environ 0,8 W, soit 5,2 VA.

L’appareil intègre un double bornier de neutre pour faciliter le câblage lors de l’installation.

Protection IP20 pour usage intérieur

Le CIRCUMAT+ dispose d’un indice de protection IP20 selon EN 60529 et d’une Classe II de protection lorsqu’il est correctement installé. Il est principalement destiné aux installations intérieures protégées contre l’eau.

Sa plage de température normale de fonctionnement se situe entre -20 et +40 °C, avec une limite de fonctionnement spécifiée jusqu’à +50 °C.

Applications de l’Orbis CIRCUMAT+

Sa couverture circulaire, son design extra-plat et sa capacité à fonctionner avec différentes technologies d’éclairage permettent de l’utiliser dans de nombreux espaces intérieurs :

• Halls d’entrée et entrées.
• Paliers et escaliers.
• Couloirs et dégagements.
• Celliers.
• Salles de réunion.
• Salles de bains.
• Bureaux et espaces de travail.
• Hôtels et hôpitaux.
• Locaux commerciaux.
• Bâtiments publics et copropriétés.

Caractéristiques techniques de l’Orbis CIRCUMAT+ OB137112

• Marque : Orbis.
• Référence : OB137112.
• Modèle : CIRCUMAT+.
• Type : détecteur de mouvement pour éclairage.
• Technologie : infrarouge passif PIR.
• Installation : en surface au plafond.
• Design : extra-plat.
• Épaisseur : environ 24 mm.
• Angle de détection : 360°.
• Champ de détection à 2,5 m : jusqu’à Ø7 m en déplacement transversal.
• Champ frontal à 2,5 m : environ Ø3 m.
• Champ de détection à 3 m : jusqu’à Ø9 m avec une température inférieure à 24 °C.
• Hauteur recommandée : environ 2-4 m.
• Sensibilité lumineuse : réglable de 3 à 2000 lux.
• Temporisation : de 10 secondes à 30 minutes.
• Fonction impulsion : 1 s ON / 9 s OFF environ.
• Limiteur de champ : inclus et découpable.
• Compensation de température : oui.
• Alimentation : 230 V CA ±10%.
• Fréquence : 50/60 Hz.
• Pouvoir de coupure : 6 A à 230 V CA, cos φ = 1.
• Commutation au passage par zéro : oui.
• Consommation propre : 5,2 VA, environ 0,8 W.
• Charge maximale incandescente : 1200 W.
• Charge maximale fluorescente : 400 VA.
• Charge maximale halogène 12 V CA : 1000 VA.
• Charge maximale halogène 230 V CA : 1200 W.
• Charge maximale basse consommation : 500 VA.
• Charge maximale downlights : 500 VA.
• Charge maximale LED : 500 VA.
• Indice de protection : IP20 selon EN 60529.
• Classe de protection : Classe II dans des conditions de montage correctes.
• Température de fonctionnement : -20 à +40 °C.
• Température limite de fonctionnement : -20 à +50 °C.
• Couleur : blanc.

Automatisation de l’éclairage avec installation discrète

L’Orbis CIRCUMAT+ OB137112 combine une couverture à 360°, un format extra-plat et un réglage du temps et de la luminosité dans un détecteur particulièrement adapté à l’automatisation de l’éclairage au plafond. Sa portée allant jusqu’à 7 mètres de diamètre à 2,5 mètres de hauteur permet de couvrir efficacement de nombreux espaces intérieurs depuis un seul point.

La compatibilité avec des charges LED jusqu’à 500 VA, la commutation au passage par zéro, le limiteur de champ et la fonction impulsion apportent de la flexibilité aussi bien dans les nouvelles installations que dans les projets de rénovation.

Important : le CIRCUMAT+ possède une protection IP20 et est destiné aux espaces intérieurs protégés contre l’eau. La portée réelle peut varier selon la hauteur de montage, la température ambiante et la direction du mouvement par rapport aux faisceaux du détecteur.
