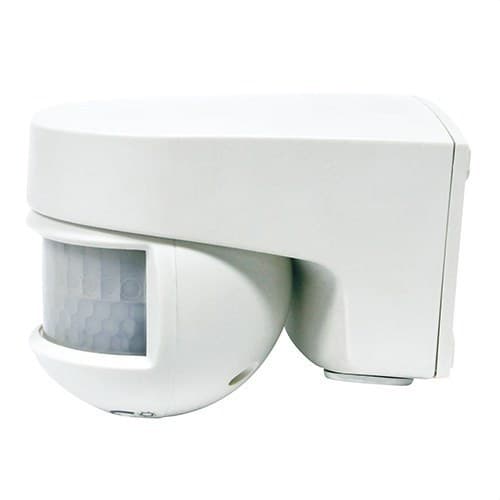

Détecteur de mouvement Isimat+SB.MURAL ORIENT.200° CHAMP DÉT.: FT.12M LAT.8M(4+4)À 20°C 5-2000

Le détecteur de mouvement Orbis ISIMAT+, référence OB134112, est conçu pour automatiser les circuits d’éclairage grâce à une détection infrarouge PIR. Il s’installe en saillie sur un mur et offre un large angle de détection de 200°, avec une portée allant jusqu’à 12 mètres en direction frontale et 8 mètres en direction latérale à 20 °C.

Sa tête orientable permet une rotation horizontale jusqu’à 180°, facilitant l’adaptation du champ de détection aux accès, façades, porches, débarras, paliers et autres zones de passage. De plus, il permet de régler la temporisation entre 3 secondes et 30 minutes et de sélectionner le seuil de luminosité entre 5 et 2000 lux. Sa protection IP55 le rend particulièrement adapté aux installations extérieures et intérieures exposées à des conditions environnementales exigeantes.

Large angle de détection de 200°

L’Orbis ISIMAT+ intègre deux capteurs PIR et offre une couverture de 200°, élargissant considérablement la zone surveillée depuis une installation murale. Cette configuration permet de détecter les mouvements aussi bien devant l’appareil que sur les côtés.

À une température ambiante de référence de 20 °C, Orbis spécifie une portée frontale maximale de 12 mètres et une couverture latérale de 8 mètres. La hauteur maximale d’installation est de 3 mètres, la position recommandée étant comprise entre 2 et 3 mètres.

Tête orientable horizontalement jusqu’à 180°

La tête de l’ISIMAT+ peut pivoter horizontalement jusqu’à 180°, permettant d’orienter la zone de détection vers l’espace que l’on souhaite réellement contrôler. Cette caractéristique facilite son adaptation à la géométrie des façades, entrées et zones de circulation sans avoir à placer le détecteur parfaitement face à la zone de passage.

La portée réelle peut varier en fonction de la hauteur d’installation, de l’orientation choisie, de la température ambiante et du sens de déplacement des personnes par rapport aux capteurs PIR.

Temporisation réglable de 3 secondes à 30 minutes

Le temps pendant lequel le circuit reste activé après détection d’un mouvement peut être réglé entre 3 secondes et 30 minutes. Cette large plage permet de configurer le détecteur aussi bien pour des zones de passage rapide que pour des espaces où il est nécessaire de maintenir l’éclairage allumé plus longtemps.

Le réglage s’effectue directement sur le détecteur, facilitant l’ajustement lors de la mise en service de l’installation.

Réglage de la luminosité entre 5 et 2000 lux

L’ISIMAT+ intègre un contrôle du niveau de lumière ambiante. Le seuil de déclenchement peut être réglé entre 5 et 2000 lux, de sorte que le circuit d’éclairage ne s’active par mouvement que lorsque la luminosité est inférieure à la valeur sélectionnée.

Cette fonction permet d’éviter les allumages inutiles pendant les heures de lumière naturelle suffisante et d’adapter le comportement du détecteur à chaque emplacement.

Protection IP55 pour l’extérieur

L’Orbis ISIMAT+ dispose d’un degré de protection IP55 selon EN 60529, offrant une protection contre la poussière et les jets d’eau. Il est donc conçu pour des installations extérieures adaptées, tout en pouvant également être utilisé en intérieur.

Sa température normale de fonctionnement se situe entre -20 et 40 °C. Orbis spécifie également des limites de fonctionnement entre -30 et 50 °C ainsi qu’une plage de stockage et de transport entre -35 et 60 °C.

Commutation au passage par zéro

Le détecteur intègre une détection du passage par zéro afin d’effectuer la commutation de la charge à un point proche du croisement par zéro de l’onde électrique. Cette solution est particulièrement utile avec certaines charges électroniques et contribue à réduire les contraintes électriques produites lors des manœuvres.

L’ISIMAT+ contrôle un circuit et offre un pouvoir de coupure de 10 A à 230 V CA avec cos φ = 1.

Compatible avec différentes technologies d’éclairage

Orbis établit différentes charges maximales recommandées selon le type d’éclairage connecté au détecteur :

• Lampes à incandescence : jusqu’à 2000 W.
• Lampes fluorescentes : jusqu’à 1200 VA.
• Halogènes basse tension 12 V CA : jusqu’à 1200 VA.
• Halogènes 230 V CA : jusqu’à 2000 W.
• Lampes basse consommation : jusqu’à 1200 VA.
• Downlights : jusqu’à 1200 VA.
• Éclairage LED : jusqu’à 400 VA.

Alimentation 230 V et faible consommation

L’ISIMAT+ fonctionne avec une alimentation de 230 V CA ±10% et une fréquence de 50/60 Hz. Sa consommation propre est d’environ 1 W, soit 6 VA.

Le raccordement s’effectue par bornes à vis et accepte des conducteurs d’une section comprise entre 0,75 et 1,5 mm².

Format compact pour montage mural

Le détecteur présente des dimensions approximatives de 72 x 80 x 100 mm et un poids net de 155 g. Il est conçu pour une installation en saillie sur un mur lisse, en laissant accessibles les éléments nécessaires pour orienter et configurer correctement le détecteur.

Applications de l’Orbis ISIMAT+

Son large angle de 200°, sa protection IP55 et sa portée allant jusqu’à 12 mètres le rendent particulièrement adapté à l’automatisation de l’éclairage dans les zones intérieures et extérieures où l’on souhaite que les luminaires fonctionnent uniquement lorsqu’un mouvement est détecté.

• Entrées et accès aux habitations.
• Façades et porches.
• Passages couverts.
• Débarras.
• Paliers et escaliers.
• Couloirs et zones de circulation.
• Garages et zones communes.
• Accès aux commerces et bâtiments.

Caractéristiques techniques de l’Orbis ISIMAT+ OB134112

• Marque : Orbis.
• Référence : OB134112.
• Modèle : ISIMAT+.
• Type : détecteur de mouvement pour commande d’éclairage.
• Technologie de détection : PIR.
• Nombre de capteurs : 2.
• Nombre de circuits : 1.
• Installation : en saillie sur mur.
• Angle de détection : 200°.
• Rotation horizontale : jusqu’à 180°.
• Portée frontale : jusqu’à 12 m à 20 °C.
• Portée latérale : jusqu’à 8 m à 20 °C.
• Hauteur maximale d’installation : 3 m.
• Hauteur recommandée : entre 2 et 3 m.
• Temporisation : de 3 secondes à 30 minutes.
• Sensibilité lumineuse : réglable de 5 à 2000 lux.
• Alimentation : 230 V CA ±10%.
• Fréquence : 50/60 Hz.
• Pouvoir de coupure : 10 A à 230 V CA, cos φ = 1.
• Détection du passage par zéro : oui.
• Consommation propre : environ 1 W (6 VA).
• Charge maximale incandescente : 2000 W.
• Charge maximale fluorescente : 1200 VA.
• Charge maximale halogène 12 V CA : 1200 VA.
• Charge maximale halogène 230 V CA : 2000 W.
• Charge maximale basse consommation : 1200 VA.
• Charge maximale downlights : 1200 VA.
• Charge maximale LED : 400 VA.
• Degré de protection : IP55 selon EN 60529.
• Classe de protection : Classe II dans des conditions de montage correctes.
• Température de fonctionnement : -20 à 40 °C.
• Limites de fonctionnement : -30 à 50 °C.
• Température de transport et de stockage : -35 à 60 °C.
• Connexion : bornes à vis.
• Section de conducteur : 0,75-1,5 mm².
• Dimensions : 72 x 80 x 100 mm.
• Poids net : 155 g.

Commande automatique de l’éclairage avec large couverture

L’Orbis ISIMAT+ OB134112 combine une couverture de 200°, deux capteurs PIR, une orientation horizontale et une portée allant jusqu’à 12 mètres pour automatiser efficacement l’éclairage des zones de passage. Le réglage indépendant du temps et de la luminosité permet d’adapter son fonctionnement aux besoins spécifiques de chaque installation.

Sa protection IP55, la commutation au passage par zéro et la compatibilité avec l’éclairage LED jusqu’à 400 VA complètent un détecteur particulièrement polyvalent pour les habitations, copropriétés, commerces et autres installations où l’on souhaite allumer l’éclairage uniquement lorsque cela est nécessaire.

Important : la portée indiquée correspond aux conditions de référence établies par Orbis et peut varier selon la température ambiante, la hauteur, l’orientation et le sens de déplacement. L’installation électrique doit être réalisée conformément aux instructions du fabricant et en respectant les charges maximales recommandées.
