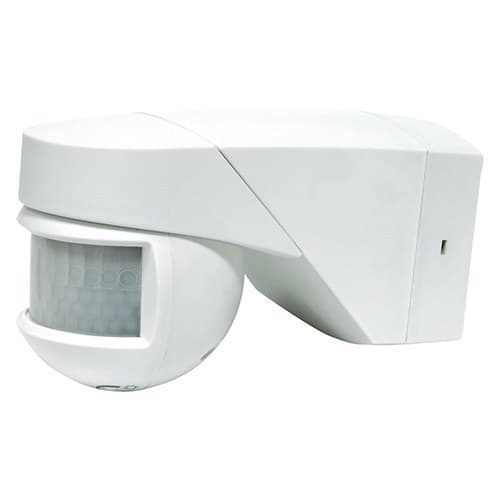

Le détecteur de mouvement Orbis MULTIMAT, référence OB134212, est un capteur PIR en saillie conçu pour automatiser l’allumage et l’extinction des circuits d’éclairage. Il se distingue par sa grande polyvalence de montage, puisqu’il peut être installé au mur ou au plafond et s’adapter également aux angles et aux coins, offrant une solution flexible pour les accès, porches, garages, patios, débarras et autres zones intérieures ou extérieures.

Le MULTIMAT offre un large angle de détection de 200°, avec une portée frontale jusqu’à 12 mètres et latérale jusqu’à 8 mètres à 20 °C. De plus, il permet de régler la temporisation entre 3 secondes et 30 minutes et de sélectionner le seuil de luminosité entre 5 et 2000 lux. Son indice de protection IP55 assure une protection contre la poussière et les jets d’eau, permettant une utilisation dans des emplacements plus exigeants qu’un détecteur intérieur conventionnel.

Détecteur de mouvement PIR avec couverture de 200°

Le Orbis MULTIMAT utilise la technologie infrarouge passive PIR au moyen de deux capteurs. L’appareil détecte les variations de rayonnement infrarouge produites par les personnes et d’autres sources de chaleur traversant son champ de détection, sans émettre de rayonnement pour effectuer la captation.

Lorsqu’il détecte un mouvement et que le niveau de lumière ambiante est inférieur à la valeur configurée, il active le circuit de sortie. Une fois le mouvement cessé, il maintient l’éclairage allumé pendant la durée sélectionnée avant de le couper automatiquement.

Jusqu’à 12 mètres de portée frontale

Dans les conditions de référence établies par Orbis, le MULTIMAT atteint jusqu’à 12 mètres dans la direction frontale et 8 mètres de couverture latérale à une température ambiante de 20 °C.

La détection est plus efficace lorsque la personne traverse transversalement les faisceaux du capteur que lorsqu’elle se déplace directement vers le détecteur. Comme pour tout détecteur PIR, la température ambiante peut également influencer la portée, en particulier lorsqu’elle se rapproche de la température corporelle.

Montage au mur ou au plafond

L’un des principaux avantages du MULTIMAT est sa polyvalence d’installation. Il peut être fixé en saillie aussi bien sur un mur que sur un plafond, ce qui permet d’adapter le capteur à différentes configurations architecturales.

Orbis recommande une hauteur d’installation maximale de 3 mètres, la plage idéale se situant entre 2 et 3 mètres pour obtenir une bonne couverture.

Installation en angle ou en coin

En plus du montage conventionnel au mur ou au plafond, la conception de la base permet d’installer le MULTIMAT dans les angles et les coins. Le tarif officiel d’Orbis identifie expressément cette possibilité de montage pour la référence OB134212.

La base intègre des zones prévues pour adapter la fixation à différentes surfaces, facilitant l’orientation du détecteur dans les accès, façades et autres emplacements où une installation totalement plane n’est pas la solution la plus adaptée.

Tête orientable

La tête de détection peut pivoter d’environ 180° à l’horizontale et d’environ 45° à la verticale. Cela permet de déplacer le champ de détection vers la zone que l’on souhaite réellement contrôler après la fixation de la base.

Cette capacité d’orientation est particulièrement utile lorsque le détecteur doit être installé dans une position contrainte par le câblage ou la géométrie du bâtiment.

Base enfichable pour faciliter l’installation

La base de fixation intègre les connexions électriques, de sorte qu’elle peut être installée et câblée en premier, puis recevoir ensuite le corps du détecteur. Si le MULTIMAT doit être démonté pour maintenance, il n’est pas nécessaire de retirer la base ni de refaire les connexions électriques.

Ce système facilite les opérations de montage et de maintenance, en particulier dans les installations professionnelles comportant plusieurs détecteurs.

Temporisation réglable de 3 secondes à 30 minutes

Le délai de coupure peut être réglé d’environ 3 secondes à 30 minutes. Chaque nouvelle détection réinitialise la durée sélectionnée, de sorte que l’éclairage reste actif tant qu’il y a du mouvement dans la zone contrôlée.

Les temps courts sont particulièrement adaptés aux zones de passage rapide, tandis que les temporisations plus longues permettent d’utiliser le détecteur dans les garages, porches, entrepôts et espaces où les utilisateurs restent plusieurs minutes.

Réglage crépusculaire de 5 à 2000 lux

Le MULTIMAT intègre un capteur de luminosité avec une plage de réglage comprise entre 5 et 2000 lux. L’utilisateur peut configurer le détecteur pour que l’éclairage ne s’active que lorsque la lumière ambiante est inférieure au niveau sélectionné.

Avec un réglage élevé, il peut fonctionner même en présence d’une luminosité ambiante importante, tandis que les réglages proches du minimum permettent de réserver l’allumage principalement aux conditions de faible luminosité ou d’obscurité.

Limiteur de champ de détection inclus

Orbis fournit le MULTIMAT avec des limiteurs de champ permettant d’exclure certaines zones de la lentille. Les limiteurs sont divisés en secteurs pouvant être adaptés selon la couverture requise.

Cette fonction permet de réduire les détections indésirables provenant, par exemple, de zones de passage proches, d’accès voisins ou de secteurs situés en dehors de la zone que l’on souhaite réellement contrôler.

Protection IP55 pour intérieur et extérieur

Le détecteur dispose d’un indice de protection IP55 selon EN 60529, offrant une protection contre la pénétration de poussière et contre les jets d’eau. Il est indiqué aussi bien pour certaines zones intérieures que pour des applications extérieures compatibles.

Orbis prévoit son utilisation dans les porches, paliers, garages, débarras, patios, entrepôts et autres zones résidentielles, commerciales ou industrielles.

Fonctionnement entre -20 et 40 °C

La plage de température de fonctionnement spécifiée par le fabricant se situe entre -20 et +40 °C. Pour le transport et le stockage, la fiche technique prévoit des températures comprises entre -20 et +50 °C.

Il convient d’éviter d’orienter ou d’installer le détecteur directement sur des sources de chaleur, des équipements de climatisation, des courants d’air, des surfaces très réfléchissantes ou des sources lumineuses susceptibles d’affecter le fonctionnement du capteur.

Relais avec commutation au passage par zéro

Le MULTIMAT intègre une détection du passage par zéro afin d’effectuer la commutation électrique près du croisement par zéro de l’onde de tension. Cette caractéristique aide à réduire les contraintes électriques lors de la connexion de certaines charges électroniques.

L’appareil commande un circuit et présente un pouvoir de coupure de 10 A à 230 V CA avec cos φ = 1.

Compatible avec l’éclairage LED et d’autres technologies

Le Orbis MULTIMAT peut commander différentes technologies d’éclairage dans la limite des charges maximales recommandées par le fabricant :

• Lampes à incandescence : jusqu’à 2000 W.
• Lampes fluorescentes : jusqu’à 1200 VA.
• Halogènes basse tension 12 V CA : jusqu’à 1200 VA.
• Halogènes 230 V CA : jusqu’à 2000 W.
• Lampes basse consommation : jusqu’à 1200 VA.
• Downlights : jusqu’à 1200 VA.
• Éclairage LED : jusqu’à 400 VA.

Alimentation 230 V

La référence OB134212 fonctionne avec une alimentation de 230 V CA ±10 % et une fréquence nominale de 50 Hz. Sa consommation propre est d’environ 1,5 W, soit 8,5 VA.

Le raccordement s’effectue par bornes à vis, acceptant des conducteurs d’une section comprise entre 1 et 2,5 mm².

Format compact et robuste

La fiche technique en vigueur d’Orbis indique des dimensions extérieures approximatives de 72 x 80 x 127 mm et un poids net de 235 g. Son format compact permet de bénéficier d’une large couverture de 200° sans recourir à un détecteur de grande taille.

Applications du Orbis MULTIMAT

Grâce à sa protection IP55, à son large champ de détection et à ses différentes possibilités de montage, le MULTIMAT peut être utilisé dans de nombreux espaces où l’automatisation de l’éclairage est souhaitée :

• Entrées et accès aux habitations.
• Porches et auvents.
• Garages et parkings.
• Patios et zones extérieures.
• Débarras et entrepôts.
• Paliers et escaliers.
• Couloirs et zones de circulation.
• Façades et accès aux bâtiments.
• Locaux commerciaux.
• Installations résidentielles, commerciales et industrielles compatibles.

Caractéristiques techniques du Orbis MULTIMAT OB134212

• Marque : Orbis.
• Référence : OB134212.
• Modèle : MULTIMAT.
• Type : détecteur de mouvement pour commande d’éclairage.
• Technologie de détection : PIR.
• Nombre de capteurs : 2.
• Nombre de circuits : 1.
• Installation : montage en saillie.
• Positions de montage : mur, plafond, angle ou coin.
• Base : enfichable avec connexions électriques.
• Angle de détection : 200°.
• Portée frontale : jusqu’à 12 m à 20 °C.
• Portée latérale : jusqu’à 8 m à 20 °C.
• Hauteur maximale d’installation : 3 m.
• Hauteur recommandée : entre 2 et 3 m.
• Orientation horizontale : environ 180°.
• Orientation verticale : environ 45°.
• Temporisation : de 3 secondes à 30 minutes.
• Sensibilité lumineuse : de 5 à 2000 lux.
• Limiteur de champ : inclus.
• Alimentation : 230 V CA ±10 %.
• Fréquence : 50 Hz.
• Consommation propre : environ 1,5 W (8,5 VA).
• Pouvoir de coupure : 10 A à 230 V CA, cos φ = 1.
• Détection du passage par zéro : oui.
• Charge maximale incandescente : 2000 W.
• Charge maximale fluorescente : 1200 VA.
• Charge maximale halogène 12 V CA : 1200 VA.
• Charge maximale halogène 230 V CA : 2000 W.
• Charge maximale basse consommation : 1200 VA.
• Charge maximale downlight : 1200 VA.
• Charge maximale LED : 400 VA.
• Indice de protection : IP55 selon EN 60529.
• Classe de protection : Classe II dans des conditions de montage correctes.
• Température de fonctionnement : -20 à +40 °C.
• Température de transport et de stockage : -20 à +50 °C.
• Connexion : bornes à vis.
• Section de conducteur : 1-2,5 mm².
• Dimensions approximatives : 72 x 80 x 127 mm.
• Poids net : 235 g.

Détecteur polyvalent pour mur, plafond et angles

Le Orbis MULTIMAT OB134212 se distingue des détecteurs muraux conventionnels par la variété des positions dans lesquelles il peut être installé. La possibilité de l’utiliser au mur, au plafond, en angle ou en coin facilite la recherche de l’emplacement offrant la meilleure couverture pour chaque projet.

Sa détection de 200°, sa portée frontale jusqu’à 12 mètres, sa protection IP55, sa temporisation jusqu’à 30 minutes et sa compatibilité avec les LED jusqu’à 400 VA offrent une solution complète pour automatiser l’éclairage dans les habitations, copropriétés et espaces professionnels.

Important : les portées de 12 et 8 mètres correspondent aux conditions de référence spécifiées par Orbis à 20 °C. La couverture réelle peut varier selon la température, la hauteur et l’orientation du détecteur ainsi que selon la direction dans laquelle les personnes traversent ses faisceaux de détection.
