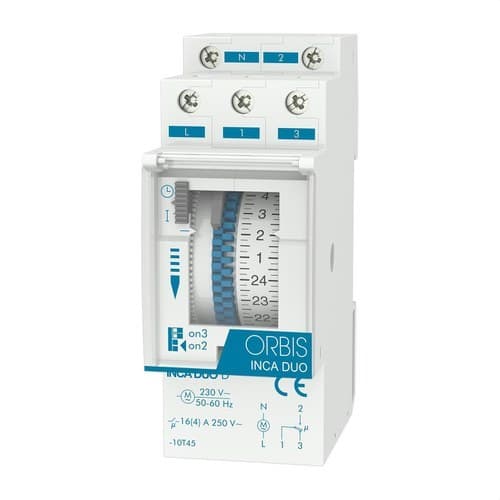

Interrupteur horaire analogique INCA DUO D 230V

L’interrupteur horaire analogique Orbis INCA DUO D, référence OB330132, est un programmateur électromécanique modulaire conçu pour automatiser la mise en marche et l’arrêt quotidiens de circuits électriques. Il fonctionne en 230 V, dispose d’un cadran 24 heures avec des intervalles de programmation minimum de 15 minutes et intègre un contact inverseur libre de potentiel de 16(4) A à 250 V CA.

Son format de 2 modules permet une installation directe sur rail DIN dans les tableaux électriques. La programmation s’effectue simplement en déplaçant les taquets du cadran latéral, ce qui le rend particulièrement adapté à l’éclairage, au chauffage, aux pompes à eau, aux systèmes d’arrosage et à d’autres équipements devant répéter chaque jour le même horaire.

Programmation quotidienne 24 heures

L’Orbis INCA DUO D intègre un cadran de programmation quotidienne qui effectue un cycle complet toutes les 24 heures. L’horaire défini se répète automatiquement chaque jour tant que l’appareil reste en fonctionnement automatique.

Le cadran dispose de 96 taquets, offrant une résolution de 15 minutes. Cela permet de définir différents périodes de mise en marche et d’arrêt au cours de la journée sans avoir recours à des menus numériques, des applications ou des équipements externes.

Manœuvre minimale de 15 minutes

Chaque taquet représente un intervalle de 15 minutes, qui constitue le temps minimal de manœuvre du programmateur. Cette résolution convient à de nombreuses applications domestiques et professionnelles où les équipements doivent fonctionner par plages horaires.

La précision de manœuvre indiquée par Orbis pour la version quotidienne est d’environ ±5 minutes.

Contact inverseur libre de potentiel

L’INCA DUO D dispose d’une sortie avec contact inverseur normalement ouvert et normalement fermé. Étant un contact libre de potentiel, il offre une grande flexibilité pour son intégration dans différents circuits de commande et de contrôle.

Son pouvoir de coupure est de 16(4) A à 250 V CA, en respectant toujours les charges maximales établies par Orbis selon le type de récepteur connecté.

Compatible avec différents types d’éclairage

En plus des équipements de commande et d’automatisation compatibles, l’INCA DUO D peut piloter différentes technologies d’éclairage dans les limites indiquées par le fabricant :

• Lampes à incandescence : jusqu’à 3000 W.
• Lampes fluorescentes : jusqu’à 1200 VA.
• Halogènes basse tension 12 V CA : jusqu’à 2000 VA.
• Halogènes 230 V CA : jusqu’à 3000 W.
• Lampes basse consommation : jusqu’à 1000 VA.
• Downlights : jusqu’à 900 VA.
• Éclairage LED : jusqu’à 100 VA.

Version quotidienne sans réserve de marche

La référence OB330132 correspond spécifiquement à la version INCA DUO D sans réserve de marche. L’appareil n’intègre donc pas de batterie pour maintenir l’avancement de l’horloge en cas de coupure d’alimentation électrique.

La programmation définie au moyen des taquets reste physiquement configurée, mais après une coupure de courant il peut être nécessaire de régler à nouveau l’heure actuelle du programmateur.

Format compact 2 modules DIN

L’INCA DUO D n’occupe que 2 modules DIN, soit 35 mm de largeur. Ses dimensions extérieures sont d’environ 35 x 90 x 66 mm, ce qui facilite son intégration à côté des disjoncteurs, différentiels, contacteurs et autres appareils installés dans le tableau.

Le montage s’effectue sur rail DIN et le raccordement électrique par bornes à vis. Il accepte des conducteurs jusqu’à 4 mm² et Orbis spécifie un couple de serrage maximal de 0,8 Nm.

Faible consommation propre

Le mécanisme présente une consommation propre d’environ 0,5 W, soit 0,6 VA. Ainsi, l’énergie nécessaire au fonctionnement du programmateur reste réduite.

Précision grâce au mécanisme à quartz

L’INCA DUO utilise la technologie quartz et offre une précision de marche de ±1 seconde toutes les 24 heures à une température de référence de 23 °C. Cela permet de maintenir une programmation quotidienne stable dans des conditions normales de fonctionnement tant que l’appareil est alimenté.

Protection IP20 pour installation en tableau

Le programmateur bénéficie d’un indice de protection IP20 conforme à la norme EN 60529 et d’une Classe II dans des conditions de montage correctes. Il est conçu pour être installé à l’intérieur de tableaux électriques protégés contre l’eau et contre l’accès direct aux parties actives.

Sa plage de température de fonctionnement est comprise entre -10 et +45 °C, tandis que pour le transport et le stockage il admet des températures entre -20 et +60 °C.

Applications de l’Orbis INCA DUO D

La programmation quotidienne et le contact inverseur permettent d’utiliser cet interrupteur horaire dans une large variété d’installations :

• Éclairage extérieur.
• Vitrines et enseignes lumineuses.
• Systèmes de chauffage.
• Pompes à eau.
• Systèmes d’arrosage.
• Équipements d’alimentation automatique.
• Installations dans les logements et copropriétés.
• Commerces, bureaux et bâtiments publics.
• Applications agricoles et industrielles compatibles.

Caractéristiques techniques de l’Orbis INCA DUO D OB330132

• Marque : Orbis.
• Référence : OB330132.
• Modèle : INCA DUO D.
• Type : interrupteur horaire analogique modulaire.
• Programmation : quotidienne.
• Cadran : 24 heures.
• Nombre de taquets : 96.
• Temps minimal de manœuvre : 15 minutes.
• Précision de manœuvre : ±5 minutes.
• Alimentation : 230 V CA ±10 %.
• Fréquence : 50-60 Hz.
• Réserve de marche : non.
• Type de contact : inverseur NO/NC libre de potentiel.
• Pouvoir de coupure : 16(4) A à 250 V CA.
• Précision de marche : ±1 s/24 h à 23 °C.
• Consommation propre : 0,6 VA, environ 0,5 W.
• Charge maximale incandescente : 3000 W.
• Charge maximale fluorescente : 1200 VA.
• Charge maximale halogène 12 V CA : 2000 VA.
• Charge maximale halogène 230 V CA : 3000 W.
• Charge maximale basse consommation : 1000 VA.
• Charge maximale downlights : 900 VA.
• Charge maximale LED : 100 VA.
• Montage : rail DIN.
• Nombre de modules : 2.
• Largeur : 35 mm.
• Dimensions approximatives : 35 x 90 x 66 mm.
• Poids net : 98 g.
• Connexion : bornes à vis.
• Section maximale du conducteur : 4 mm².
• Couple de serrage maximal : 0,8 Nm.
• Indice de protection : IP20 selon EN 60529.
• Classe de protection : Classe II avec montage correct.
• Tension assignée de tenue aux chocs : 4 kV.
• Température de fonctionnement : -10 à +45 °C.
• Température de transport et de stockage : -20 à +60 °C.

Programmation quotidienne simple pour tableaux électriques

L’Orbis INCA DUO D OB330132 permet d’automatiser des circuits qui suivent le même horaire chaque jour grâce à un système analogique facile à configurer et à consulter. Ses intervalles de 15 minutes offrent une flexibilité suffisante pour définir plusieurs périodes de fonctionnement au cours d’une journée.

Le contact inverseur de 16(4) A, le format 2 modules DIN et la compatibilité avec différents types de charges en font une solution pratique pour les installations résidentielles, commerciales, agricoles et professionnelles.

Important : cette référence correspond à la version quotidienne sans réserve de marche. Si l’on souhaite que l’horloge continue d’avancer pendant les coupures d’alimentation, Orbis propose la variante INCA DUO QRD avec réserve de marche. La charge connectée doit toujours respecter les limites indiquées par le fabricant.
