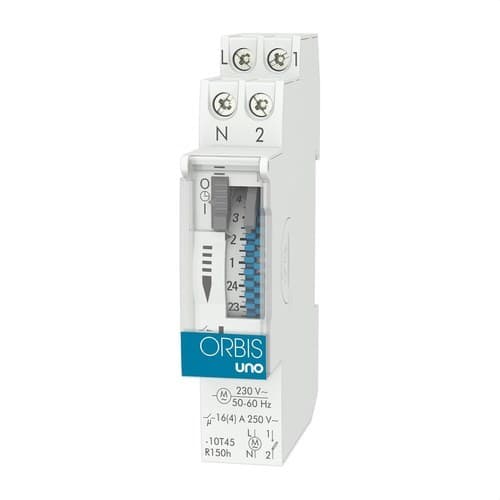

Interrupteur horaire analogique UNO QRD 230V

L’interrupteur horaire analogique Orbis UNO QRD, référence OB400232, est un programmateur électromécanique modulaire conçu pour automatiser la mise en marche et l’arrêt quotidiens de circuits électriques. Il fonctionne en 230 V, dispose d’un cadran de 24 heures avec des intervalles de programmation minimum de 15 minutes et offre une réserve de marche de 150 heures pour maintenir l’avancement de l’horloge en cas de coupure d’alimentation.

Son design compact n’occupe qu’1 module DIN de 17,5 mm, facilitant l’installation même dans des tableaux électriques disposant de peu d’espace. Il intègre un contact normalement ouvert de 16(4) A à 250 V CA, une batterie NiMH interchangeable et un sélecteur manuel avec positions automatique, arrêt et marche permanente.

Programmation quotidienne de 24 heures

L’Orbis UNO QRD utilise un cadran analogique de 24 heures pour définir les périodes de mise en marche et d’arrêt du circuit. Le programme configuré se répète automatiquement chaque jour, ce qui le rend particulièrement pratique pour les applications dont l’horaire de fonctionnement est similaire du lundi au dimanche.

Le cadran intègre 96 cavaliers de programmation. Chacun représente un intervalle de 15 minutes, permettant de définir différentes plages de fonctionnement tout au long de la journée sans avoir recours à des écrans numériques, des applications ou des réglages électroniques.

Manœuvre minimale de 15 minutes

Le temps minimum entre une mise en marche et un arrêt programmés est de 15 minutes. Cette résolution permet d’automatiser avec une précision suffisante de nombreux équipements domestiques, collectifs et professionnels, tels que l’éclairage, le chauffage, l’arrosage, le pompage ou les systèmes auxiliaires.

Orbis spécifie pour le cadran journalier une précision de manœuvre approximative de ±5 minutes.

Réserve de marche de 150 heures

La principale différence entre le UNO QRD et le modèle UNO D sans réserve est l’intégration d’une batterie rechargeable qui maintient le fonctionnement de l’horloge lorsque l’alimentation électrique disparaît.

Orbis spécifie une autonomie de 150 heures. Grâce à cette réserve, une interruption temporaire de l’alimentation n’oblige pas à régler immédiatement l’heure du programmateur, car l’horloge continue d’avancer tant que la batterie dispose d’une charge suffisante.

Batterie NiMH interchangeable

Le UNO QRD utilise une batterie rechargeable NiMH de 1,2 V type V80H. Orbis précise que cette batterie est interchangeable, permettant de la remplacer en fin de vie sans devoir changer l’ensemble de l’interrupteur horaire.

La batterie se recharge lorsque l’appareil reste connecté à l’alimentation électrique.

Sélecteur manuel à trois positions

La face avant intègre un interrupteur permettant de modifier le fonctionnement du circuit sans changer la programmation établie. L’utilisateur peut sélectionner trois modes :

• Automatique : le circuit suit les horaires configurés à l’aide des cavaliers.
• Arrêt : maintient la sortie déconnectée indépendamment de la programmation.
• Marche permanente : maintient la sortie connectée en continu.

Cette fonction est utile pour la maintenance, les tests, les vacances ou les situations ponctuelles nécessitant de neutraliser temporairement le programme quotidien.

Contact normalement ouvert de 16(4) A

Le UNO QRD intègre un contact normalement ouvert avec une capacité de commutation de 16(4) A à 250 V CA. Le contact entre les bornes 1 et 2 est libre de potentiel, ce qui facilite son intégration dans différents circuits de commande.

La charge maximale admissible dépend du type de récepteur connecté, il convient donc de respecter les valeurs recommandées par Orbis.

Compatible avec différents types de charges

• Lampes à incandescence : jusqu’à 2500 W.
• Lampes fluorescentes : jusqu’à 1200 VA.
• Halogènes basse tension 12 V CA : jusqu’à 2000 VA.
• Halogènes 230 V CA : jusqu’à 2500 W.
• Lampes basse consommation : jusqu’à 1000 VA.
• Downlights : jusqu’à 900 VA.
• Éclairage LED : jusqu’à 100 VA.

Pour les charges électroniques ou les équipements présentant des courants d’appel élevés, il est particulièrement important de vérifier que les limites fixées par le fabricant ne sont pas dépassées.

Seulement 1 module DIN de largeur

L’Orbis UNO QRD se distingue par son format compact. Il n’occupe que 17,5 mm de largeur, soit l’équivalent d’un module DIN, ce qui facilite son intégration dans des tableaux électriques existants où l’espace disponible peut être limité.

Il est conçu pour un montage sur rail DIN de 35 mm conforme à EN 60715 et présente des dimensions extérieures approximatives de 17,5 x 90 x 66 mm.

Cadran latéral et programmation simple

Le cadran latéral permet de visualiser et de modifier directement les intervalles de fonctionnement. La programmation s’effectue en déplaçant les cavaliers correspondant aux périodes pendant lesquelles on souhaite maintenir le circuit connecté ou déconnecté.

Comme il s’agit d’un système analogique, il ne nécessite ni menus ni outils externes, ce qui facilite aussi bien la mise en service initiale que les changements d’horaire ultérieurs.

Capot transparent plombable

La zone de programmation dispose d’une fenêtre transparente plombable. Cette solution permet de consulter visuellement la configuration tout en aidant à éviter les manipulations accidentelles ou les modifications non autorisées.

Cette caractéristique est particulièrement utile dans les copropriétés, les bâtiments publics, les bureaux, les commerces et autres tableaux électriques accessibles à plusieurs personnes.

Faible consommation propre

La consommation propre spécifiée par Orbis est d’environ 0,5 W, soit 0,6 VA. Son mécanisme à quartz offre une précision de marche de ±1 seconde toutes les 24 heures à une température de référence de 23 °C.

Protection IP20 pour installation en tableau

Le UNO QRD dispose d’un degré de protection IP20 conforme à EN 60529 et d’une Classe II dans des conditions de montage correctes. Il est destiné à être installé à l’intérieur de tableaux électriques protégés contre l’eau et contre l’accès direct aux bornes.

Sa plage de température de fonctionnement est comprise entre -10 et +45 °C. Pour le transport et le stockage, Orbis spécifie une plage de -20 à +60 °C.

Applications de l’Orbis UNO QRD

La programmation quotidienne et la réserve de marche permettent d’utiliser l’OB400232 dans de nombreuses applications où il faut répéter automatiquement le même horaire :

• Éclairage intérieur et extérieur.
• Vitrines et enseignes lumineuses.
• Systèmes de chauffage.
• Pompes à eau.
• Systèmes d’arrosage.
• Filtres de piscine.
• Équipements électriques dans les logements et les copropriétés.
• Bureaux et locaux commerciaux.
• Bâtiments publics.
• Applications industrielles et agricoles compatibles.

Caractéristiques techniques de l’Orbis UNO QRD OB400232

• Marque : Orbis.
• Référence : OB400232.
• Modèle : UNO QRD.
• Type : interrupteur horaire analogique modulaire.
• Programmation : quotidienne.
• Cadran : 24 heures.
• Nombre de cavaliers : 96.
• Manœuvre minimale : 15 minutes.
• Précision de manœuvre : ±5 minutes.
• Alimentation : 230 V CA ±10%.
• Fréquence : 50-60 Hz.
• Réserve de marche : 150 heures.
• Batterie : NiMH 1,2 V type V80H, rechargeable et interchangeable.
• Type de contact : normalement ouvert.
• Contact libre de potentiel : oui, entre bornes 1-2.
• Pouvoir de coupure : 16(4) A à 250 V CA.
• Commande manuelle : automatique / arrêt / marche permanente.
• Précision de l’horloge : ±1 s/24 h à 23 °C.
• Consommation propre : 0,6 VA, environ 0,5 W.
• Charge maximale incandescente : 2500 W.
• Charge maximale fluorescente : 1200 VA.
• Charge maximale halogène 12 V CA : 2000 VA.
• Charge maximale halogène 230 V CA : 2500 W.
• Charge maximale basse consommation : 1000 VA.
• Charge maximale downlights : 900 VA.
• Charge maximale LED : 100 VA.
• Montage : rail DIN de 35 mm.
• Nombre de modules : 1.
• Largeur : 17,5 mm.
• Dimensions approximatives : 17,5 x 90 x 66 mm.
• Poids net : environ 73 g.
• Connexion : bornes à vis.
• Section maximale du conducteur : 4 mm².
• Couple de serrage maximal : 0,8 Nm.
• Capot plombable : oui.
• Degré de protection : IP20 selon EN 60529.
• Classe de protection : Classe II dans des conditions de montage correctes.
• Tension assignée de tenue aux chocs : 4 kV.
• Température de fonctionnement : -10 à +45 °C.
• Température de transport et de stockage : -20 à +60 °C.

Programmation quotidienne avec maintien en cas de coupure d’alimentation

L’Orbis UNO QRD OB400232 combine la simplicité d’un interrupteur horaire analogique avec une réserve de marche de 150 heures. Cette caractéristique permet de maintenir l’horloge opérationnelle lors de coupures temporaires d’alimentation, un avantage important par rapport au modèle UNO D sans réserve.

Sa programmation par tranches de 15 minutes, son contact de 16(4) A, sa batterie interchangeable et son format d’un seul module DIN en font une solution particulièrement pratique pour automatiser des circuits quotidiens dans des tableaux électriques disposant de peu d’espace.

Important : la référence OB400232 correspond au modèle quotidien UNO QRD avec réserve de marche. Pour une programmation hebdomadaire, Orbis propose le UNO QRS. L’installation doit être réalisée en suivant les instructions du fabricant et en respectant les charges maximales indiquées.
