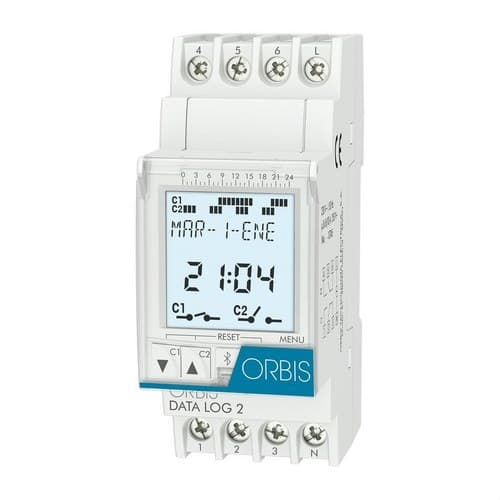

Interrupteur horaire numérique DATA LOG 2 230V

Le Orbis DATA LOG 2, référence OB175012, est un interrupteur horaire numérique 230 V conçu pour automatiser deux circuits électriques de manière indépendante grâce à des programmations quotidiennes, hebdomadaires, par impulsions ou par cycles. Il dispose de 40 programmes, de deux contacts inverseurs jusqu’à 16(10) A, d’un écran LCD rétroéclairé et d’un montage sur rail DIN n’occupant que 2 modules.

Sa grande capacité de programmation permet de contrôler l’éclairage, les enseignes, les vitrines, les fontaines, les jardins et d’autres circuits électriques avec des horaires définis. Il intègre également la communication Bluetooth, le changement automatique d’heure été-hiver, des périodes spéciales de vacances, un compteur d’heures de fonctionnement et une pile interchangeable qui maintient l’horloge et la programmation en l’absence d’alimentation.

Deux circuits programmables de manière indépendante

Le DATA LOG 2 se distingue de la version DATA LOG par la présence de deux circuits de sortie. Chacun utilise un contact inverseur avec une capacité allant jusqu’à 16(10) A à 250 V CA, permettant de gérer deux charges ou groupes de charges à partir d’un seul appareil.

Cette configuration est particulièrement pratique lorsqu’il est nécessaire d’automatiser deux circuits avec des horaires différents sans installer deux interrupteurs horaires indépendants.

Jusqu’à 40 programmes quotidiens ou hebdomadaires

Le programmateur permet de mémoriser jusqu’à 40 programmes et de réaliser des configurations quotidiennes ou hebdomadaires. Il est ainsi possible de définir différents horaires pour chaque jour ou d’établir des séquences adaptées au fonctionnement habituel d’une installation.

L’appareil offre une précision de programmation à la seconde et une horloge contrôlée par quartz avec une précision spécifiée de ±1 seconde toutes les 24 heures à 23 °C.

Manœuvres ON/OFF, impulsions et cycles

En plus des mises en marche et arrêts conventionnels à une heure déterminée, l’Orbis DATA LOG 2 permet de configurer différents types de manœuvres pour s’adapter à des applications d’automatisation plus avancées.

• Heure fixe ON/OFF : mise en marche ou arrêt aux heures programmées.
• Impulsions : manœuvres d’une durée configurable entre 1 et 59 secondes.
• Cycles : fonctionnement répétitif avec des intervalles de 1 à 59 secondes ou de 1 minute à 23 heures et 59 minutes.
• Commande manuelle : modification temporaire de l’état des circuits.
• Commande permanente : permet de maintenir une sortie connectée ou déconnectée indépendamment du programme établi.

Quatre périodes spéciales de vacances

Le DATA LOG 2 permet de définir jusqu’à quatre périodes spéciales au cours de l’année. Cette fonction facilite la modification du fonctionnement habituel pendant les vacances, les jours fériés, les fermetures saisonnières ou d’autres dates exceptionnelles sans avoir à supprimer la programmation hebdomadaire principale.

Grâce à ces périodes spéciales, le programmateur peut mieux s’adapter aux bâtiments, commerces, copropriétés, bureaux et installations dont les horaires changent à certains moments de l’année.

Changement automatique d’heure été-hiver

L’appareil intègre un changement automatique entre l’heure d’été et l’heure d’hiver configurable par pays. Il est également possible de désactiver cette fonction lorsque les besoins de l’installation l’exigent.

Cette caractéristique évite d’avoir à corriger manuellement l’horloge à chaque changement d’heure saisonnier.

Programmation et gestion via Bluetooth

La gamme DATA LOG permet d’effectuer la configuration via communication Bluetooth et des appareils mobiles compatibles, en plus de réaliser la programmation directement depuis les commandes en façade de l’appareil.

Orbis propose des applications pour la programmation et la gestion de la gamme DATA LOG, facilitant la préparation et la modification des horaires depuis un smartphone ou une tablette compatible.

Écran LCD rétroéclairé

Le DATA LOG 2 dispose d’un grand écran LCD rétroéclairé affichant les informations nécessaires pour configurer et vérifier le fonctionnement de l’appareil. L’écran permet de visualiser l’heure, la programmation et l’état des sorties, ainsi qu’un chronogramme journalier.

Le format horaire peut être sélectionné entre 12 et 24 heures et le rétroéclairage facilite la lecture lorsque l’interrupteur horaire est installé dans des tableaux à faible éclairage.

Réserve de marche avec pile CR2032 interchangeable

L’interrupteur horaire intègre une pile CR2032 de 3 V et 220 mAh remplaçable. Selon la fiche technique Orbis, la réserve atteint jusqu’à 5 ans avec pile et sans connexion au réseau, tandis que la durée de vie de la pile peut atteindre environ 10 ans lorsque l’appareil reste alimenté.

De plus, si la pile est épuisée ou non installée, un condensateur de forte capacité permet de conserver la programmation pendant environ 48 heures sans alimentation électrique.

Compteur d’heures de fonctionnement

Le DATA LOG 2 intègre un compteur d’heures de fonctionnement des canaux, une fonction utile pour connaître le temps pendant lequel certaines charges sont restées actives.

Cette information peut faciliter la planification de la maintenance des luminaires, équipements électriques ou autres dispositifs contrôlés par le programmateur.

Verrouillage du clavier et capot plombable

Pour éviter les modifications accidentelles ou non autorisées de la configuration, l’appareil dispose d’une fonction de verrouillage du clavier. Il intègre également un capot frontal plombable pour protéger l’accès aux commandes.

Ces caractéristiques sont particulièrement utiles dans les copropriétés, bâtiments publics, commerces et installations professionnelles où le tableau électrique peut être accessible à différents utilisateurs.

Montage compact sur rail DIN

L’Orbis DATA LOG 2 est conçu pour une installation sur rail DIN et n’occupe que 2 modules. Ses dimensions extérieures sont d’environ 35 x 88 x 65 mm, avec une profondeur d’encastrement d’environ 60 mm.

La faible largeur permet d’intégrer deux canaux indépendants de programmation dans le tableau en utilisant moins d’espace que deux programmateurs individuels.

Capacité de commutation

Chacun des deux circuits dispose d’une capacité de commutation de 16(10) A à 250 V CA. Orbis établit différentes charges maximales recommandées en fonction de la technologie connectée.

• Lampes à incandescence : jusqu’à 3000 W.
• Fluorescentes : jusqu’à 1200 VA.
• Halogènes basse tension 12 V : jusqu’à 2000 VA.
• Halogènes 230 V : jusqu’à 3000 W.
• Lampes basse consommation : jusqu’à 600 VA.
• Downlights : jusqu’à 400 VA dans les configurations sans détection de passage par zéro.
• LED : jusqu’à 90 VA dans les configurations sans détection de passage par zéro.

Les capacités admissibles peuvent varier lors de l’utilisation d’une commutation avec détection de passage par zéro. Dans tous les cas, les charges maximales spécifiées par Orbis pour la configuration concrète de l’appareil doivent être respectées.

Applications de l’Orbis DATA LOG 2

Grâce à ses deux canaux, sa programmation hebdomadaire et sa possibilité de réaliser des impulsions et des cycles, le DATA LOG 2 peut être utilisé dans de nombreuses applications résidentielles, tertiaires et industrielles.

• Commande de l’éclairage dans les copropriétés.
• Éclairage extérieur et décoratif.
• Éclairage de vitrines et de commerces.
• Allumage et extinction d’enseignes lumineuses.
• Commande de l’éclairage routier ou public.
• Automatisation de fontaines et de jardins.
• Programmation de systèmes d’arrosage.
• Commande horaire de circuits dans les bureaux et bâtiments publics.
• Automatisation d’équipements électriques dans les installations industrielles.

Caractéristiques techniques de l’Orbis DATA LOG 2 OB175012

• Marque : Orbis.
• Référence : OB175012.
• Modèle : DATA LOG 2.
• Type : interrupteur horaire numérique modulaire.
• Alimentation : 230 V CA ±10 %.
• Fréquence : 50/60 Hz.
• Nombre de circuits : 2.
• Type de contacts : inverseurs.
• Pouvoir de coupure : 2 x 16(10) A / 250 V CA.
• Nombre de programmes : jusqu’à 40.
• Programmation : quotidienne et hebdomadaire.
• Programmation spéciale : jusqu’à 4 périodes annuelles.
• Manœuvres : heure fixe ON/OFF, manuelle, permanente, impulsions et cycles.
• Durée des impulsions : de 1 à 59 secondes.
• Cycles : de 1 à 59 secondes et/ou de 1 minute à 23 heures et 59 minutes.
• Changement été/hiver : automatique par pays ou désactivable.
• Compteur d’heures : oui, par canal.
• Écran : LCD rétroéclairé.
• Format horaire : 12/24 heures.
• Bluetooth : Bluetooth 5 LE.
• Verrouillage du clavier : oui.
• Capot plombable : oui.
• Pile : CR2032, 3 V, 220 mAh, interchangeable.
• Réserve avec pile sans alimentation : jusqu’à 5 ans.
• Durée de vie de la pile avec appareil alimenté : jusqu’à 10 ans.
• Réserve sans pile ni alimentation : environ 48 heures.
• Précision de l’horloge : ±1 s/24 h à 23 °C.
• Consommation propre à 230 V : 1,3 W, environ 4 VA.
• Indice de protection : IP20.
• Classe de protection : Classe II avec montage correct.
• Tension assignée de tenue aux chocs : 4 kV.
• Température de fonctionnement : -10 à 55 °C.
• Température de stockage et de transport : -35 à 60 °C.
• Montage : rail DIN.
• Largeur : 2 modules DIN.
• Dimensions approximatives : 35 x 88 x 65 mm.
• Poids net : environ 120 g.
• Connexion : bornes à vis.
• Section de conducteur : 1-6 mm² en câble rigide ou flexible.
• Couple de serrage maximal : 0,8 Nm.

Programmation avancée pour deux circuits en seulement 2 modules

L’Orbis DATA LOG 2 OB175012 offre une solution complète pour automatiser deux circuits électriques à partir d’un seul appareil. Ses 40 programmes, ses manœuvres par impulsions et cycles, ses quatre périodes spéciales, son écran rétroéclairé et sa communication Bluetooth permettent de l’adapter aussi bien à des commandes horaires simples qu’à des installations nécessitant une programmation plus avancée.

La réserve de marche, le changement automatique d’heure été-hiver, le compteur d’heures et le verrouillage du clavier complètent un programmateur destiné aux installations résidentielles, commerciales, collectives et industrielles.

Important : avant de connecter les charges, il convient de vérifier leur nature, leur intensité et leur puissance de démarrage afin de respecter les limites spécifiées par Orbis. L’installation et le câblage doivent être réalisés par du personnel qualifié conformément au schéma du fabricant et à la réglementation électrique applicable.
