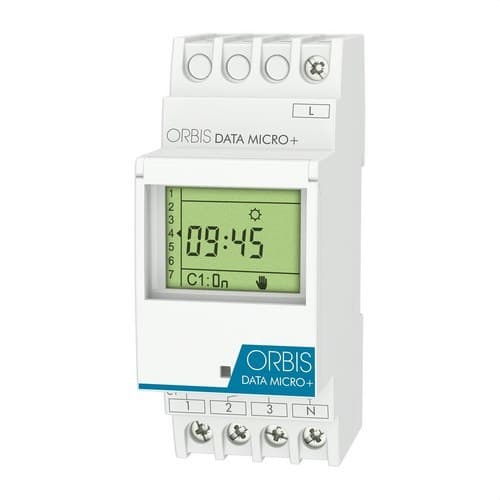

Interrupteur horaire numérique DATA MICRO+

L’interrupteur horaire numérique Orbis DATA MICRO+, référence OB172012N, est un programmateur modulaire 230 V conçu pour automatiser un circuit électrique grâce à des programmations par secondes, quotidiennes ou hebdomadaires. Il dispose d’un contact inverseur libre de potentiel de 16(10) A, jusqu’à 32 programmes, d’une fonction d’impulsions de 1 à 59 secondes et d’une période spéciale vacances pouvant aller jusqu’à 99 jours.

Son installation se fait sur rail DIN et il occupe 2 modules de largeur. La programmation s’effectue via un écran LCD et un menu guidé par icônes, facilitant la configuration des horaires d’éclairage, des pompes d’arrosage, de la climatisation, de la signalisation et d’autres équipements électriques. De plus, il intègre une réserve de marche jusqu’à 4 ans, le changement automatique heure été-hiver et une commande manuelle temporaire ou permanente.

Programmation quotidienne et hebdomadaire avec jusqu’à 32 programmes

L’Orbis DATA MICRO+ permet de mémoriser jusqu’à 32 programmes pour définir des horaires de mise en marche et d’arrêt au cours de la journée ou de la semaine. Ainsi, le fonctionnement de l’installation peut être adapté à différents jours et plages horaires sans avoir recours à des manœuvres manuelles.

La programmation offre une résolution minimale de 1 seconde, garantissant une grande précision pour les applications nécessitant des manœuvres brèves ou une activation à une heure déterminée.

Un circuit inverseur libre de potentiel

La référence OB172012N correspond à la version DATA MICRO+ à un seul circuit. Elle intègre un contact inverseur normalement ouvert et normalement fermé, libre de potentiel, avec une capacité de coupure de 16(10) A à 250 V CA.

Le contact est fabriqué en AgSnO2 et permet de commander directement différents types de charges dans les limites de puissance maximales indiquées par Orbis.

Impulsions programmables de 1 à 59 secondes

En plus des manœuvres classiques de mise en marche et d’arrêt à une heure donnée, le DATA MICRO+ permet de programmer des impulsions d’une durée comprise entre 1 et 59 secondes.

Cette fonction élargit ses possibilités d’utilisation dans des applications telles que les sirènes, avertisseurs, signalisation, actionnement temporaire de relais ou d’autres équipements qui ne doivent rester actifs que quelques secondes.

Période de vacances jusqu’à 99 jours

Le programmateur intègre une période spéciale vacances configurable jusqu’à un maximum de 99 jours. Pendant cet intervalle, les programmations habituelles sont désactivées sans qu’il soit nécessaire de les supprimer de la mémoire.

Cette fonctionnalité est particulièrement utile dans les bureaux, commerces, établissements scolaires et autres installations qui restent fermés pendant certaines périodes.

Commande manuelle temporaire ou permanente

L’état de la sortie peut être modifié manuellement depuis le programmateur lui-même. Le DATA MICRO+ permet une activation ou désactivation temporaire, qui modifie ponctuellement le fonctionnement automatique, ou l’établissement d’un état manuel permanent.

Ces fonctions facilitent les opérations de maintenance, les essais ou les situations dans lesquelles il n’est temporairement pas souhaité de suivre l’horaire programmé.

Changement automatique heure été-hiver

L’horloge intègre la gestion du changement d’heure entre l’été et l’hiver. Elle peut être configurée pour effectuer automatiquement le changement selon le calendrier de l’Union européenne, être programmée de manière personnalisée ou rester désactivée.

Cette fonction permet de conserver correctement les heures de mise en marche et d’arrêt tout au long de l’année sans avoir à modifier manuellement l’horloge à chaque changement de saison.

Réserve de marche jusqu’à 4 ans

Le DATA MICRO+ intègre une pile au lithium offrant une réserve de marche jusqu’à 4 ans sans alimentation secteur. Ainsi, l’horloge et les programmations peuvent être maintenues pendant les coupures de courant ou lorsque le tableau reste hors tension.

Dans cette génération du DATA MICRO+, Orbis spécifie une pile au lithium interne non remplaçable.

Écran LCD avec programmation guidée par icônes

Le programmateur dispose d’un écran LCD permettant de visualiser l’heure, le jour et l’état de fonctionnement du circuit. Le système de menus utilise des icônes pour guider l’utilisateur lors de la configuration.

Le format horaire est de 24 heures et la précision de l’horloge atteint ±1 seconde toutes les 24 heures à une température de référence de 23 °C grâce à son oscillateur à quartz.

Capot transparent plombable

Les commandes frontales sont protégées par une fenêtre transparente plombable. Cette caractéristique permet de vérifier visuellement les informations affichées à l’écran tout en aidant à éviter les modifications non autorisées de la programmation.

Le DATA MICRO+ est donc particulièrement adapté aux tableaux électriques de copropriétés, commerces, bureaux, établissements scolaires et autres installations accessibles à différents utilisateurs.

Capacité pour différents types de charges

Le contact normalement ouvert admet différentes puissances maximales selon le type de récepteur connecté :

• Lampes à incandescence : jusqu’à 3000 W.
• Lampes fluorescentes : jusqu’à 1200 VA.
• Halogènes basse tension 12 V CA : jusqu’à 2000 VA.
• Halogènes 230 V CA : jusqu’à 3000 W.
• Lampes basse consommation : jusqu’à 600 VA.
• Downlights : jusqu’à 400 VA.
• Éclairage LED : jusqu’à 90 VA.

Pour les charges à courant d’appel élevé, il convient de vérifier particulièrement que les limites spécifiées par le fabricant ne sont pas dépassées.

Format modulaire pour rail DIN

L’Orbis DATA MICRO+ est conçu pour un montage sur rail DIN et occupe 2 modules, soit environ 35 mm de largeur. Ses dimensions extérieures sont de 35 x 88 x 65 mm et son poids net est de 135 g.

Le raccordement s’effectue par bornes à vis et accepte des conducteurs d’une section maximale de 4 mm². Le couple de serrage maximal spécifié est de 0,8 Nm.

Alimentation 230 V

La référence OB172012N correspond spécifiquement à la version alimentée en 230 V CA ±10 %, avec une fréquence nominale de 50/60 Hz. Sa consommation propre est de 7,3 VA, soit environ 1,2 W.

Orbis propose d’autres références DATA MICRO+ pour différentes tensions d’alimentation, il est donc important de vérifier le code produit lors du remplacement d’un programmateur existant.

Protection IP20 pour tableaux électriques

Le DATA MICRO+ dispose d’un indice de protection IP20 conforme à la norme EN 60529 et d’une Classe II lorsqu’il est correctement installé. Il est conçu pour un montage à l’intérieur de tableaux électriques protégés contre l’eau et l’accès aux parties actives.

Sa plage normale de fonctionnement est comprise entre -10 et +45 °C, tandis que la limite de fonctionnement indiquée par Orbis s’étend de -30 à +50 °C.

Applications de l’Orbis DATA MICRO+

Sa programmation hebdomadaire, sa fonction d’impulsions et son contact libre de potentiel permettent d’utiliser le DATA MICRO+ dans de nombreuses installations résidentielles, tertiaires et professionnelles :

• Programmation de l’éclairage intérieur et extérieur.
• Pompes électriques pour systèmes d’arrosage.
• Horaires de fonctionnement de la climatisation dans les bureaux.
• Sirènes d’établissements scolaires.
• Enseignes et signalisation.
• Équipements électriques dans les commerces et bâtiments publics.
• Automatisation de circuits dans des installations industrielles compatibles.

Caractéristiques techniques de l’Orbis DATA MICRO+ OB172012N

• Marque : Orbis.
• Référence : OB172012N.
• Modèle : DATA MICRO+.
• Type : interrupteur horaire numérique modulaire.
• Alimentation : 230 V CA ±10 %.
• Fréquence : 50/60 Hz.
• Nombre de circuits : 1.
• Circuit : libre de potentiel.
• Type de contact : inverseur NO/NC.
• Matériau du contact : AgSnO2.
• Pouvoir de coupure : 16(10) A à 250 V CA.
• Nombre de programmes : jusqu’à 32.
• Programmation : par secondes, quotidienne et hebdomadaire.
• Temps minimal de manœuvre : 1 seconde.
• Précision de manœuvre : à la seconde.
• Impulsions : de 1 à 59 secondes.
• Période spéciale vacances : jusqu’à 99 jours.
• Commande manuelle : temporaire ou permanente.
• Changement été-hiver : automatique UE, programmable ou désactivable.
• Écran : LCD.
• Format horaire : 24 heures.
• Réserve de marche : jusqu’à 4 ans sans alimentation.
• Batterie : lithium interne non remplaçable.
• Précision de l’horloge : ±1 s/24 h à 23 °C.
• Consommation propre : 7,3 VA, environ 1,2 W.
• Capot transparent plombable : oui.
• Verrouillage clavier : non.
• Compteur d’heures : non.
• Charge maximale incandescente : 3000 W.
• Charge maximale fluorescente : 1200 VA.
• Charge maximale halogène 12 V CA : 2000 VA.
• Charge maximale halogène 230 V CA : 3000 W.
• Charge maximale basse consommation : 600 VA.
• Charge maximale downlights : 400 VA.
• Charge maximale LED : 90 VA.
• Montage : rail DIN.
• Nombre de modules : 2.
• Dimensions : 35 x 88 x 65 mm.
• Poids net : 135 g.
• Connexion : bornes à vis.
• Section maximale du conducteur : 4 mm².
• Couple de serrage maximal : 0,8 Nm.
• Indice de protection : IP20 selon EN 60529.
• Classe de protection : Classe II avec montage correct.
• Tension assignée de tenue aux chocs : 4 kV.
• Température de fonctionnement : -10 à +45 °C.
• Température limite de fonctionnement : -30 à +50 °C.
• Température de transport et de stockage : -35 à +60 °C.

Commande horaire précise dans un format compact

L’Orbis DATA MICRO+ OB172012N combine programmation quotidienne et hebdomadaire, manœuvres avec précision à la seconde et fonction d’impulsions dans un programmateur de seulement 2 modules DIN. Son contact inverseur libre de potentiel facilite son intégration dans de nombreux circuits de commande et d’automatisation.

La réserve de marche jusqu’à 4 ans, la période de vacances, le changement automatique d’heure et le capot plombable complètent une solution particulièrement adaptée aux installations où il est nécessaire de maintenir un contrôle horaire fiable sans configuration excessivement complexe.

Important : la référence OB172012N correspond au DATA MICRO+ à un seul circuit et alimentation 230 V. Pour deux circuits indépendants, Orbis propose le DATA MICRO 2+. L’installation doit être réalisée en suivant le schéma du fabricant et en respectant les charges maximales indiquées pour chaque type de récepteur.
