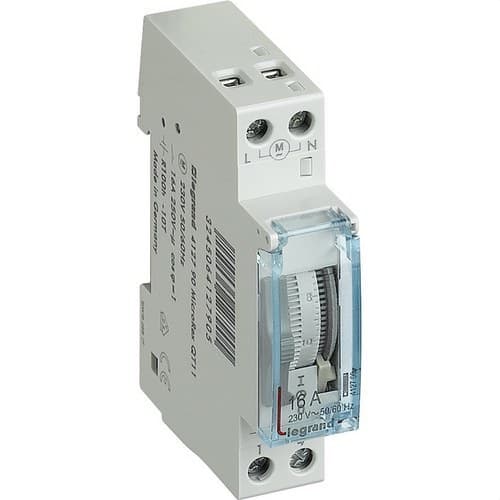

Interrupteur horaire programmable analogique à cadran vertical quotidien avec réserve de marche

Le interrupteur horaire programmable Legrand 412790 est un programmateur analogique modulaire conçu pour automatiser la mise en marche et l’arrêt de circuits électriques selon une programmation quotidienne. Il dispose d’un cadran vertical, d’une programmation par intervalles de 15 minutes, d’une sortie de 16 ampères et d’une réserve de marche de 100 heures qui permet de conserver le fonctionnement de l’horloge en cas de coupures temporaires d’alimentation.

Alimenté en 230 volts en courant alternatif et au format compact de seulement 1 module, il peut être installé sur rail DIN dans des tableaux électriques pour commander automatiquement des charges telles que l’éclairage ou le chauffage. Son sélecteur frontal à trois positions permet de choisir entre fonctionnement permanent, automatique ou arrêt.

Interrupteur horaire analogique avec programmation quotidienne

La référence 412790 appartient à la gamme d’interrupteurs horaires programmables Legrand et utilise une programmation analogique de 24 heures.

Le cadran vertical représente un cycle complet d’une journée et est divisé en segments de 15 minutes. Grâce à ces segments, il est possible de définir les périodes pendant lesquelles la sortie doit rester activée ou désactivée.

Une fois la programmation effectuée, le cycle se répète automatiquement toutes les 24 heures, ce qui le rend particulièrement pratique pour les installations nécessitant les mêmes horaires de fonctionnement chaque jour.

Programmation minimale de 15 minutes

Chaque segment du programmateur équivaut à 15 minutes, qui est également l’intervalle minimal de commutation autorisé par l’appareil.

Cette résolution permet de définir différents créneaux de fonctionnement au cours de la journée sans avoir recours à des systèmes de programmation numérique plus complexes.

Legrand spécifie une précision de commutation de plus ou moins 5 minutes pour cet interrupteur horaire analogique.

Réserve de marche de 100 heures

L’une des principales caractéristiques du Legrand 412790 est sa réserve de marche de 100 heures. L’appareil intègre un accumulateur rechargeable permettant de maintenir le fonctionnement de l’horloge lorsque l’alimentation électrique est temporairement interrompue.

Ainsi, une coupure de courant n’oblige pas à régler immédiatement l’heure du programmateur, à condition que la durée de l’interruption reste dans la capacité de réserve spécifiée.

Legrand identifie l’élément de stockage intégré comme un accumulateur rechargeable nickel-métal hydrure.

Sortie de 16 ampères

L’interrupteur horaire dispose de 1 canal et 1 contact normalement ouvert libre de potentiel. Le courant nominal de commutation est de 16 ampères à 250 volts en courant alternatif pour une charge avec facteur de puissance cos phi égal à 1.

Cette capacité permet de l’utiliser pour l’automatisation de différents circuits compatibles, tout en vérifiant toujours la nature et la puissance de la charge à commander.

Commande automatique de l’éclairage et du chauffage

Legrand indique ce programmateur pour des applications telles que le pilotage horaire de l’éclairage ou du chauffage. Il permet de définir des périodes quotidiennes de mise en marche et d’arrêt sans avoir à effectuer la manœuvre manuellement chaque jour.

Il peut par exemple être utilisé pour commander des circuits devant fonctionner uniquement pendant certaines plages horaires, tout en respectant la capacité électrique du contact et les caractéristiques de la charge connectée.

Sélecteur frontal ON, AUTO et OFF

La face avant intègre un sélecteur manuel à trois positions permettant de choisir entre différents modes de fonctionnement :

• ON : mise en marche manuelle permanente de la sortie.
• AUTO : fonctionnement selon les horaires définis sur le cadran de programmation.
• OFF : arrêt manuel de la sortie.

Cette fonction permet de neutraliser temporairement la programmation lorsque cela est nécessaire, sans modifier les segments horaires préalablement configurés.

Changement manuel entre heure d’été et heure d’hiver

Le Legrand 412790 permet d’effectuer le changement manuel entre heure d’été et heure d’hiver. Le réglage ne s’effectue pas automatiquement et doit donc être modifié manuellement lorsque cela est nécessaire.

La mise à l’heure se réalise également directement sur le mécanisme analogique de l’appareil.

Horloge commandée par quartz

Le mécanisme horaire est commandé par quartz, offrant une référence stable pour l’avancement de la programmation quotidienne.

L’association du mécanisme à quartz et de la réserve de marche intégrée permet de maintenir l’horloge opérationnelle pendant les interruptions temporaires d’alimentation.

Alimentation en 230 volts

L’interrupteur horaire fonctionne avec une alimentation de 230 volts en courant alternatif et accepte une fréquence de 50 ou 60 hertz.

L’alimentation électrique se fait par le haut de l’appareil, conformément au schéma de raccordement indiqué par Legrand.

Format compact de 1 module

Le Legrand 412790 n’occupe qu’1 module de 17,5 millimètres de largeur, ce qui permet de l’installer dans des tableaux électriques avec une occupation minimale de l’espace.

Il est conçu pour un montage sur rail DIN et peut être placé à côté de disjoncteurs, interrupteurs différentiels, contacteurs et autres appareils modulaires de commande et de protection.

Dimensions du Legrand 412790

Les dimensions indiquées par le fabricant sont :

• Largeur : 17,5 millimètres.
• Hauteur : 83 millimètres.
• Profondeur : 60 millimètres.
• Nombre de modules : 1.

Son format particulièrement compact facilite l’intégration d’une programmation horaire même dans des tableaux à espace modulaire limité.

Bornes pour conducteurs jusqu’à 4 millimètres carrés

Les bornes de l’interrupteur horaire acceptent des conducteurs de sections comprises entre 1,5 et 4 millimètres carrés.

L’appareil comporte également des repères de bornes de raccordement pour faciliter l’identification lors du câblage et de la mise en service.

Protection IP20

La référence 412790 présente un indice de protection IP20 et est conçue pour être installée à l’intérieur de tableaux électriques et d’enveloppes adaptées.

Sa température ambiante de fonctionnement est comprise entre -10 et 55 degrés Celsius, tandis que la température de stockage admise se situe entre -10 et 60 degrés Celsius.

Caractéristiques techniques du Legrand 412790

• Marque : Legrand.
• Référence : 412790.
• EAN : 3245064127905.
• Type de produit : interrupteur horaire programmable analogique.
• Type de programmation : quotidienne.
• Cycle de programmation : 24 heures.
• Type de cadran : vertical.
• Nombre de canaux : 1.
• Nombre de sorties : 1.
• Type de contact : normalement ouvert libre de potentiel.
• Courant nominal de commutation : 16 ampères à 250 volts en courant alternatif.
• Programmation minimale : 15 minutes.
• Durée de chaque segment : 15 minutes.
• Précision de commutation : plus ou moins 5 minutes.
• Réserve de marche : 100 heures.
• Commande de l’horloge : quartz.
• Alimentation : 230 volts en courant alternatif.
• Fréquence : entre 50 et 60 hertz.
• Sélecteur manuel : ON, AUTO et OFF.
• Changement été/hiver : manuel.
• Montage : rail DIN.
• Nombre de modules : 1.
• Largeur : 17,5 millimètres.
• Hauteur : 83 millimètres.
• Profondeur : 60 millimètres.
• Indice de protection : IP20.
• Section admise dans les bornes : entre 1,5 et 4 millimètres carrés.
• Sens d’alimentation : supérieur.
• Température de fonctionnement : entre -10 et 55 degrés Celsius.
• Température de stockage : entre -10 et 60 degrés Celsius.
• Accumulateur intégré : oui, rechargeable.
• Technologie de l’accumulateur : nickel-métal hydrure.
• Couleur : gris RAL 7035.

Programmation horaire quotidienne en seulement 1 module

L’interrupteur horaire Legrand 412790 permet d’automatiser chaque jour des circuits d’éclairage, de chauffage et d’autres charges compatibles grâce à une programmation analogique simple par intervalles de 15 minutes.

Sa réserve de marche de 100 heures, sa sortie de 16 ampères, son sélecteur manuel ON–AUTO–OFF et son format compact de 1 module offrent une solution pratique pour les installations nécessitant un contrôle répétitif des horaires de fonctionnement directement depuis le tableau électrique.
