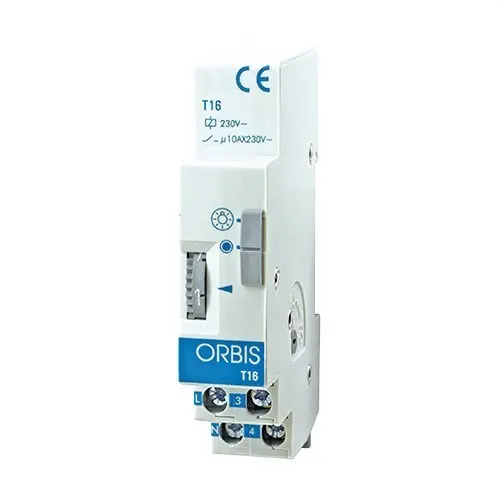

Mécanisme d'horlogerie modulaire garage T-16G 230V 3 à 30 minutes

Le temporisateur Orbis T-16G, référence OB060100, est un automatique d’escalier modulaire spécialement conçu pour les installations nécessitant des temps d’allumage prolongés, comme les garages, parkings, longs couloirs, sous-sols et parties communes. Il fonctionne en 230 V et permet de régler la temporisation entre 3 et 30 minutes à l’aide d’un sélecteur frontal.

Son format compact d’un seul module DIN facilite l’intégration dans les tableaux électriques, tandis que son fonctionnement réarmable permet de relancer la temporisation par une nouvelle impulsion avant la fin du cycle en cours. De plus, il accepte les installations à 3 ou 4 fils ainsi que les boutons-poussoirs lumineux, offrant une grande flexibilité aussi bien en construction neuve qu’en rénovation.

Temporisation prolongée de 3 à 30 minutes

Le T-16G se distingue du modèle T-16 standard par une plage de temporisation nettement plus large. Le temps d’allumage peut être réglé entre 3 et 30 minutes, ce qui le rend particulièrement adapté aux espaces où les utilisateurs ont besoin d’un éclairage pendant de longues périodes.

Orbis recommande ce modèle spécifiquement pour les garages et parkings souterrains, mais il peut également être utilisé dans les couloirs longs, les entrepôts, les parties communes et d’autres espaces où une temporisation de quelques minutes pourrait s’avérer insuffisante.

Fonctionnement réarmable

La temporisation est réarmable. Si, pendant la période d’allumage, l’un des boutons-poussoirs connectés au système est actionné à nouveau, le temporisateur lance un nouveau cycle complet depuis le début.

Cette fonction est particulièrement utile dans les garages ou les grands bâtiments, car elle permet de prolonger automatiquement le temps d’éclairage lorsque de nouveaux utilisateurs accèdent à la zone, sans avoir à attendre l’extinction du circuit.

Compatible avec les installations à 3 et 4 fils

L’Orbis T-16G peut être utilisé aussi bien dans des installations électriques à 3 fils qu’à 4 fils. L’appareil intègre un sélecteur permettant d’adapter le schéma de connexion au type d’installation existant.

Cette compatibilité facilite le remplacement de temporisateurs anciens et permet d’utiliser le même modèle dans une grande variété de tableaux électriques résidentiels, collectifs et professionnels.

Boutons-poussoirs lumineux compatibles

Le temporisateur accepte les boutons-poussoirs lumineux équipés de lampes néon, avec un courant total pouvant atteindre 50 mA. Il est ainsi possible de localiser facilement les boutons-poussoirs dans les zones sombres comme les garages, les escaliers ou les couloirs.

Sélecteur manuel automatique ou allumage permanent

La face avant du T-16G intègre une commande manuelle à deux positions. En fonctionnement automatique, l’éclairage s’allume pendant la durée sélectionnée à chaque actionnement d’un bouton-poussoir.

La position d’allumage permanent permet de maintenir le circuit alimenté en continu, en annulant temporairement la temporisation. Cette fonction est utile lors de travaux de maintenance, de nettoyage, de réparations ou dans toute situation nécessitant un éclairage continu.

Contact de 10 A

L’Orbis T-16G dispose d’une capacité de commutation de 10 A à 230 V CA. La charge maximale admissible dépend de la technologie d’éclairage connectée et doit être respectée afin de garantir un fonctionnement correct et sûr.

• Lampes à incandescence : jusqu’à 2000 W.
• Lampes fluorescentes : jusqu’à 800 VA.
• Halogènes basse tension 12 V : jusqu’à 1200 VA.
• Halogènes 230 V : jusqu’à 2000 W.
• Lampes basse consommation : jusqu’à 700 VA.
• Éclairage LED : jusqu’à 100 VA.

Format compact d’un module DIN

Le temporisateur est conçu pour un montage sur rail DIN de 35 mm conforme à la norme EN 60715. Il n’occupe qu’un module d’environ 17,5 mm de largeur, ce qui facilite son installation dans des tableaux électriques disposant de peu d’espace.

Les dimensions extérieures de la famille T-16/T-16G sont d’environ 17,5 x 85 x 59 mm. Son format réduit permet de l’installer à côté des protections, contacteurs et autres éléments de commande du tableau.

Installation simple dans le tableau électrique

Le raccordement s’effectue via les bornes de l’appareil et le sélecteur interne permet de choisir entre une installation à 3 ou 4 fils. La section maximale de conducteur admise est de 4 mm².

Le réglage du temps se fait directement en façade à l’aide d’un sélecteur gradué, sans programmation numérique ni configuration à l’aide d’outils externes.

Protection IP20

Le T-16G dispose d’un indice de protection IP20 conforme à la norme EN 60529 et d’une Classe II de protection lorsqu’il est correctement installé. Il est conçu pour un montage à l’intérieur de tableaux électriques protégés contre l’eau et contre l’accès direct aux parties actives.

La plage de température de fonctionnement spécifiée par Orbis pour cette gamme se situe entre -10 et +50 °C.

Applications de l’Orbis T-16G

Grâce à sa large plage de temporisation, le OB060100 est particulièrement adapté à l’automatisation de circuits où il est nécessaire de maintenir l’éclairage allumé pendant plusieurs minutes après chaque impulsion.

• Garages collectifs.
• Parkings souterrains.
• Longs couloirs.
• Escaliers et paliers.
• Sous-sols et débarras.
• Parties communes d’immeubles.
• Établissements scolaires et sportifs.
• Bâtiments publics.
• Locaux commerciaux et bureaux.
• Installations industrielles compatibles.

Caractéristiques techniques de l’Orbis T-16G OB060100

• Marque : Orbis.
• Référence : OB060100.
• Modèle : T-16G.
• Type : automatique d’escalier / temporisateur modulaire.
• Application principale : garages, parkings et zones à temporisation prolongée.
• Alimentation : 230 V CA.
• Fréquence : 50-60 Hz.
• Plage de temporisation : de 3 à 30 minutes.
• Temporisation réarmable : oui.
• Activation : par boutons-poussoirs externes.
• Installation électrique : 3 ou 4 fils.
• Boutons-poussoirs lumineux : compatibles jusqu’à 50 mA.
• Commande manuelle : automatique / allumage permanent.
• Pouvoir de coupure : 10 A à 230 V CA.
• Charge maximale incandescente : 2000 W.
• Charge maximale fluorescente : 800 VA.
• Charge maximale halogène 12 V : 1200 VA.
• Charge maximale halogène 230 V : 2000 W.
• Charge maximale basse consommation : 700 VA.
• Charge maximale LED : 100 VA.
• Montage : rail DIN de 35 mm.
• Largeur : 1 module DIN, environ 17,5 mm.
• Dimensions approximatives : 17,5 x 85 x 59 mm.
• Section maximale du conducteur : 4 mm².
• Indice de protection : IP20.
• Classe de protection : Classe II dans des conditions de montage correctes.
• Température de fonctionnement : -10 à +50 °C.
• GTIN/EAN : 8426709001179.

Temporisateur spécifique pour garages et zones de longue présence

L’Orbis T-16G OB060100 offre une solution simple pour éviter que l’éclairage des garages et des parties communes reste allumé indéfiniment. Sa temporisation allant jusqu’à 30 minutes permet de disposer de lumière pendant les longs trajets et, à la fin de la durée sélectionnée, de couper automatiquement le circuit.

Le fonctionnement réarmable, la compatibilité avec les installations à 3 et 4 fils, le sélecteur d’allumage permanent et le format d’un seul module DIN facilitent à la fois l’installation et l’utilisation quotidienne dans les applications résidentielles et professionnelles.

Important : avant de raccorder les luminaires, il convient de vérifier que le type et la puissance de la charge se situent dans les limites établies par Orbis. Le montage et le câblage doivent être réalisés par du personnel qualifié, en suivant les schémas du fabricant et la réglementation électrique applicable.
