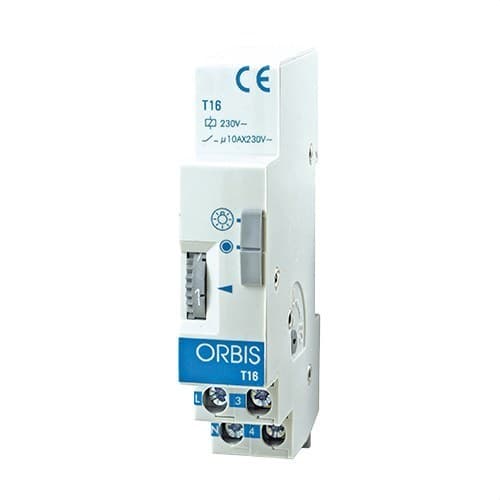

Mécanisme d'horlogerie modulaire T-16 230V RAIL DIN 45 secondes à 7 minutes

Le Orbis T-16, référence OB060131, est un temporisateur modulaire pour la commande automatique des circuits d’éclairage, particulièrement adapté aux escaliers, couloirs, parties communes, patios et autres espaces où il est nécessaire de maintenir les lumières allumées pendant une durée déterminée. Il fonctionne en 230 V CA, offre une temporisation réglable entre 45 secondes et 7 minutes et s’installe sur rail DIN en n’occupant qu’un seul module de 17,5 mm.

Son fonctionnement réarmable permet de relancer le cycle de temporisation en appuyant à nouveau pendant la période d’allumage. De plus, il accepte des installations en 3 ou 4 fils, des boutons-poussoirs lumineux et dispose d’un sélecteur manuel permettant de choisir entre fonctionnement automatique et allumage permanent.

Temporisation réglable de 45 secondes à 7 minutes

Le T-16 permet de régler facilement le temps pendant lequel le circuit reste alimenté à l’aide du sélecteur frontal. La plage de réglage va de 45 secondes à 7 minutes, ce qui facilite son adaptation à différents usages et aux caractéristiques du bâtiment.

Ce réglage est particulièrement pratique dans les escaliers collectifs, couloirs, accès, patios et autres zones de passage où laisser l’éclairage allumé en permanence entraînerait une consommation inutile.

Temporisation réarmable

L’Orbis T-16 dispose d’un fonctionnement réarmable. Si l’un des boutons-poussoirs est actionné alors que la temporisation est encore active, le cycle recommence depuis le début.

De cette façon, les utilisateurs peuvent prolonger le temps d’éclairage lorsque cela est nécessaire sans attendre l’extinction préalable des lumières.

Compatible avec les installations 3 et 4 fils

Le temporisateur peut être utilisé aussi bien dans des circuits à trois fils qu’à quatre fils, offrant une plus grande flexibilité dans les installations neuves et lors du remplacement de temporisateurs existants.

Le passage d’un type d’installation à l’autre s’effectue en suivant le schéma électrique indiqué par Orbis. Il accepte également les boutons-poussoirs lumineux équipés de lampes néon, avec un courant total allant jusqu’à 50 mA.

Mode automatique ou allumage permanent

La face avant intègre une commande manuelle à deux positions. En mode automatique, les lumières restent allumées uniquement pendant la durée sélectionnée à chaque actionnement d’un bouton-poussoir.

La position d’allumage permanent annule temporairement la temporisation et maintient le circuit alimenté. Cette fonction est utile pour les opérations de nettoyage, de maintenance, de réparation ou toute situation nécessitant un éclairage continu.

Pouvoir de coupure de 10 A

Le T-16 intègre un contact normalement ouvert avec une capacité de commutation de 10 AX à 230 V CA. La capacité maximale de charge dépend du type d’éclairage raccordé.

• Lampes à incandescence : jusqu’à 2000 W.
• Lampes halogènes 230 V : jusqu’à 2000 W.
• Halogènes basse tension 12 V : jusqu’à 1200 VA.
• Lampes fluorescentes : jusqu’à 800 VA.
• Downlights : jusqu’à 750 VA.
• Lampes basse consommation : jusqu’à 700 VA.
• Éclairage LED : jusqu’à 100 VA.

Format compact d’un module DIN

L’Orbis T-16 est conçu pour être installé sur rail DIN de 35 mm conforme à la norme EN 60715. Il n’occupe qu’un seul module de 17,5 mm de largeur, ce qui permet d’optimiser l’espace disponible dans les tableaux électriques.

Ses dimensions extérieures sont d’environ 17,5 x 85 x 59 mm et son poids net n’est que de 68 g. Le raccordement électrique s’effectue au moyen de bornes à vis pour conducteurs jusqu’à 4 mm².

Faible consommation propre

Le mécanisme présente une consommation propre de 2 VA, soit environ 0,2 W selon la fiche technique du fabricant. Comme il s’agit d’un appareil destiné à rester généralement connecté en permanence, cette faible consommation contribue à limiter la dépense énergétique liée au système de commande lui-même.

Protection et conditions de fonctionnement

Le T-16 dispose d’un indice de protection IP20 selon la norme EN 60529 et d’une protection de Classe II lorsqu’il est correctement installé. Sa plage de température de fonctionnement se situe entre -10 et +50 °C, tandis que pour le transport et le stockage il admet des températures comprises entre -20 et +60 °C.

Caractéristiques techniques de l’Orbis T-16 OB060131

• Marque : Orbis.
• Référence : OB060131.
• Modèle : T-16.
• Type : temporisateur / automatique d’escalier modulaire.
• Application : temporisation des circuits d’éclairage.
• Alimentation : 230 V CA ±10 %.
• Fréquence nominale : 50-60 Hz.
• Plage de temporisation : 45 secondes à 7 minutes.
• Temporisation réarmable : oui.
• Type de contact : normalement ouvert (NO).
• Pouvoir de coupure : 10 AX à 230 V CA.
• Installation : 3 ou 4 fils.
• Boutons-poussoirs lumineux : compatibles, jusqu’à 50 mA avec lampes néon.
• Commande manuelle : automatique / allumage permanent.
• Consommation propre : 2 VA (0,2 W).
• Montage : rail DIN de 35 mm.
• Largeur : 1 module DIN, 17,5 mm.
• Dimensions approximatives : 17,5 x 85 x 59 mm.
• Poids net : 68 g.
• Section maximale du conducteur : 4 mm².
• Connexion : bornes à vis.
• Couple de serrage maximal : 0,8 Nm.
• Indice de protection : IP20.
• Classe de protection : Classe II dans des conditions de montage correctes.
• Température de fonctionnement : -10 à +50 °C.
• Température de transport et de stockage : -20 à +60 °C.

Applications du temporisateur Orbis T-16

Le T-16 est spécialement conçu pour automatiser l’éclairage dans les zones où la lumière n’est nécessaire que pendant de courtes périodes. Orbis prévoit son utilisation dans les habitations, copropriétés, bâtiments publics, hôtels, hôpitaux, bureaux, locaux commerciaux, établissements scolaires, installations sportives et l’industrie.

Sa plage de 45 secondes à 7 minutes, son fonctionnement réarmable et sa compatibilité avec les installations à trois ou quatre fils le rendent particulièrement pratique aussi bien pour les nouvelles installations que pour le remplacement de mécanismes de temporisation existants.

Temporisateur compact pour tableaux électriques

L’Orbis T-16 OB060131 associe réglage frontal, montage sur un seul module DIN et pouvoir de coupure de 10 A dans un appareil compact. Le sélecteur automatique/allumage permanent facilite également les opérations de maintenance lorsqu’il est nécessaire de maintenir le circuit alimenté pendant une période prolongée.

Pour garantir un fonctionnement correct, l’installation et le câblage doivent être réalisés conformément aux schémas et spécifications indiqués par Orbis et dans le respect de la réglementation électrique applicable.
