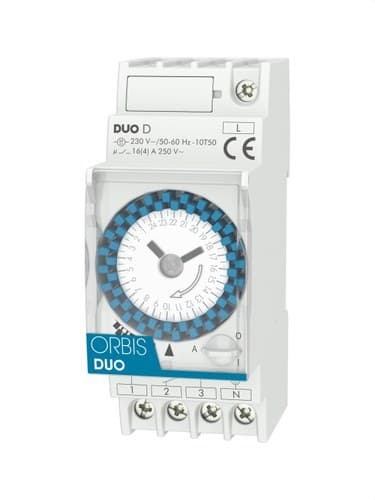

Minuterie analogique 2 MOD.DUO D 230V

L’interrupteur horaire analogique Orbis DUO D, référence OB291032, est un programmateur électromécanique modulaire conçu pour automatiser la mise en marche et l’arrêt quotidiens de circuits électriques. Il fonctionne en 230 V, intègre un cadran frontal de 24 heures avec des intervalles de programmation minimum de 30 minutes et dispose d’un contact inverseur de 16(4) A à 250 V CA.

Son format de 2 modules permet une installation directe sur rail DIN de 35 mm dans le tableau électrique. La programmation s’effectue simplement à l’aide des cavaliers du cadran frontal et le sélecteur manuel permet de choisir entre fonctionnement automatique, marche permanente et arrêt permanent. La référence OB291032 correspond spécifiquement au modèle journalier sans réserve de marche.

Programmation quotidienne par cadran 24 heures

L’Orbis DUO D utilise un cadran frontal de 24 heures pour définir les périodes de mise en marche et d’arrêt du circuit. Le programme configuré se répète automatiquement chaque jour, ce qui le rend particulièrement adapté aux installations nécessitant un horaire similaire tout au long de la semaine.

Le cadran intègre 48 cavaliers de programmation. Chacun représente un intervalle de 30 minutes, permettant de définir différentes plages de fonctionnement au cours de la journée sans avoir recours à des écrans numériques, des applications ou des dispositifs externes.

Manœuvre minimale de 30 minutes

La durée minimale programmable est de 30 minutes. Cette résolution convient au contrôle de l’éclairage, du chauffage, des pompes, des filtres de piscine, des systèmes d’arrosage et d’autres équipements devant fonctionner pendant des périodes relativement longues.

Orbis indique pour le cadran journalier une précision de manœuvre d’environ ±5 minutes.

Cadran frontal facile à lire

La gamme DUO se caractérise par un cadran frontal qui facilite la lecture visuelle de l’heure et des périodes programmées une fois l’appareil installé dans le tableau.

La programmation s’effectue en déplaçant les cavaliers vers les positions correspondant aux périodes de mise en marche et d’arrêt, offrant un système intuitif particulièrement adapté aux utilisateurs qui préfèrent une configuration analogique.

Sélecteur manuel à trois positions

La face avant intègre une commande manuelle permettant de modifier l’état du circuit sans changer la programmation réalisée :

• I - Marche permanente : maintient le circuit alimenté indépendamment de la programmation.
• 0 - Arrêt permanent : maintient le circuit hors tension.
• A - Automatique : la sortie suit les horaires configurés sur le cadran.

Ces positions sont utiles pour les opérations de maintenance, les périodes de vacances, les tests de fonctionnement ou les situations dans lesquelles il faut annuler temporairement le programme automatique.

Version sans réserve de marche

La référence OB291032 correspond au DUO D, c’est-à-dire à la version journalière sans batterie ni réserve de marche. Lorsque l’alimentation électrique disparaît, le mécanisme cesse d’avancer jusqu’au rétablissement du courant.

Les cavaliers conservent physiquement la programmation configurée, mais après une coupure électrique il peut être nécessaire de réajuster l’heure actuelle du cadran.

Contact inverseur de 16(4) A

Le DUO D dispose d’un contact inverseur avec une capacité de 16(4) A à 250 V CA. Cette configuration permet d’utiliser aussi bien le contact normalement ouvert que le contact normalement fermé selon les besoins du circuit.

La puissance maximale pouvant être raccordée dépend de la nature de la charge, il convient donc de respecter les limites spécifiées par Orbis pour chaque type de récepteur.

Compatible avec différentes technologies d’éclairage

• Lampes à incandescence : jusqu’à 3000 W.
• Lampes fluorescentes : jusqu’à 1200 VA.
• Halogènes basse tension 12 V CA : jusqu’à 2000 VA.
• Halogènes 230 V CA : jusqu’à 3000 W.
• Lampes basse consommation : jusqu’à 900 VA.
• Éclairage LED : jusqu’à 200 VA.

Pour les équipements présentant des courants d’appel élevés, il convient de vérifier particulièrement que la charge réelle se situe dans les spécifications du fabricant.

Format modulaire 2 modules DIN

L’interrupteur horaire occupe 2 modules DIN, soit 35 mm de largeur, et s’installe sur rail DIN de 35 mm. Ses dimensions extérieures sont d’environ 35 x 88 x 65 mm, ce qui facilite son intégration avec les protections et autres éléments de commande du tableau électrique.

Le raccordement s’effectue au moyen de bornes prévues pour des conducteurs jusqu’à 4 mm².

Faible consommation propre

Le DUO présente une consommation propre inférieure ou égale à 0,5 W. Son mécanisme offre une précision de marche allant jusqu’à ±1 seconde par jour à une température de référence de 23 °C.

Protection IP20 pour tableaux électriques

L’Orbis DUO D dispose d’un indice de protection IP20 selon EN 60529 et d’une Classe II dans des conditions de montage correctes. Il est conçu pour être installé à l’intérieur de tableaux électriques ou d’enveloppes adaptées protégeant les bornes et les parties actives.

Sa plage de température de fonctionnement se situe entre -10 et +45 °C.

Applications de l’Orbis DUO D

La programmation quotidienne et le contact inverseur permettent d’utiliser l’OB291032 dans de nombreuses installations où les équipements doivent fonctionner selon des horaires définis :

• Filtres de piscine.
• Éclairage intérieur et extérieur.
• Vitrines et enseignes lumineuses.
• Systèmes de chauffage.
• Pompes à eau.
• Systèmes d’arrosage.
• Équipements dans les habitations et copropriétés.
• Bureaux et locaux commerciaux.
• Bâtiments publics.
• Applications agricoles et industrielles compatibles.

Caractéristiques techniques de l’Orbis DUO D OB291032

• Marque : Orbis.
• Référence : OB291032.
• Modèle : DUO D.
• Type : interrupteur horaire analogique électromécanique.
• Programmation : quotidienne.
• Cadran : 24 heures.
• Nombre de cavaliers : 48.
• Manœuvre minimale : 30 minutes.
• Précision de manœuvre : ±5 minutes.
• Alimentation : 230 V CA.
• Fréquence : 50-60 Hz.
• Réserve de marche : non.
• Batterie : non.
• Type de contact : inverseur.
• Pouvoir de coupure : 16(4) A à 250 V CA.
• Commande manuelle : marche permanente / arrêt permanent / automatique.
• Précision de marche : ≤ ±1 s/jour à 23 °C.
• Consommation propre : ≤0,5 W.
• Charge maximale incandescente : 3000 W.
• Charge maximale fluorescente : 1200 VA.
• Charge maximale halogène 12 V CA : 2000 VA.
• Charge maximale halogène 230 V CA : 3000 W.
• Charge maximale basse consommation : 900 VA.
• Charge maximale LED : 200 VA.
• Montage : rail DIN de 35 mm.
• Nombre de modules : 2.
• Largeur : 35 mm.
• Dimensions approximatives : 35 x 88 x 65 mm.
• Section maximale du conducteur : 4 mm².
• Indice de protection : IP20 selon EN 60529.
• Classe de protection : Classe II dans des conditions de montage correctes.
• Tension assignée de tenue aux chocs : 4 kV.
• Température de fonctionnement : -10 à +45 °C.
• EAN : 8426709108946.

Programmation quotidienne simple pour automatiser les circuits

L’Orbis DUO D OB291032 offre une solution simple pour automatiser les circuits qui répètent le même horaire chaque jour. Le cadran frontal facilite à la fois la programmation et la lecture visuelle, tandis que ses intervalles de 30 minutes permettent de configurer différentes périodes de fonctionnement au cours d’une journée.

Son contact inverseur de 16(4) A, le sélecteur manuel à trois positions et le montage sur seulement 2 modules DIN en font un programmateur pratique pour les installations résidentielles, commerciales et professionnelles.

Important : la référence OB291032 correspond à la version DUO D sans réserve de marche. Pour une version quotidienne avec batterie et réserve supérieure à 150 heures, Orbis propose le DUO QRD. La charge raccordée doit toujours respecter les limites indiquées par le fabricant.
