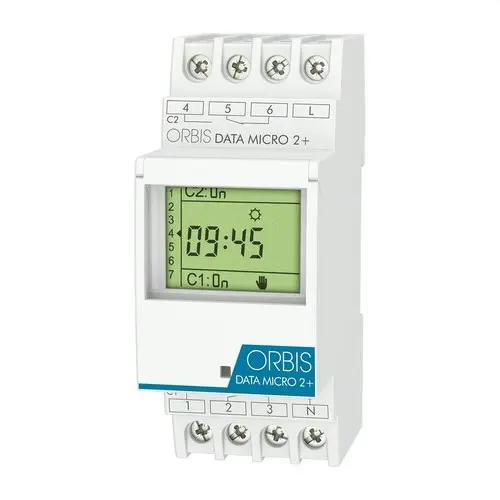

Minuterie numérique DATA MICRO 2+

L’interrupteur horaire numérique Orbis DATA MICRO 2+, référence OB171912N, est un programmateur modulaire 230 V conçu pour automatiser deux circuits électriques indépendants grâce à des programmations par secondes, journalières ou hebdomadaires. Il dispose de deux contacts inverseurs libres de potentiel de 16(10) A, jusqu’à 32 programmes, d’une fonction d’impulsions de 1 à 59 secondes et d’une période spéciale de vacances pouvant aller jusqu’à 99 jours.

Son installation se fait sur rail DIN et il n’occupe que 2 modules. La programmation s’effectue via un menu guidé par icônes et un écran LCD qui affiche les informations nécessaires pour configurer les horaires et vérifier l’état de fonctionnement. De plus, il intègre une réserve de marche par pile au lithium, le changement automatique d’heure été-hiver et la possibilité d’effectuer des manœuvres manuelles temporaires ou permanentes.

Deux circuits indépendants

La référence OB171912N correspond spécifiquement au modèle DATA MICRO 2+, équipé de deux circuits de sortie indépendants. Chaque circuit dispose d’un contact inverseur libre de potentiel, permettant de contrôler deux charges ou équipements différents à partir d’un seul interrupteur horaire.

Chaque sortie offre un pouvoir de coupure de 16(10) A à 250 V CA, offrant une solution compacte pour les installations où il est nécessaire d’automatiser deux circuits sans utiliser deux programmateurs séparés.

Jusqu’à 32 programmes journaliers ou hebdomadaires

Le DATA MICRO 2+ permet de mémoriser jusqu’à 32 programmes de marche et d’arrêt. Les manœuvres peuvent être configurées de manière journalière ou hebdomadaire, en adaptant le fonctionnement de chaque installation aux horaires prévus.

Cette capacité convient à l’automatisation de l’éclairage, de la climatisation, des pompes électriques d’arrosage, des sirènes, de la signalisation et d’autres équipements devant être activés ou désactivés à des moments déterminés.

Programmation avec précision à 1 seconde

Le programmateur offre un temps minimal de manœuvre de 1 seconde et une précision de programmation à la seconde. Son horloge interne utilise un cristal de quartz et présente une précision de marche de ±1 seconde toutes les 24 heures à une température de référence de 23 °C.

Ces performances permettent d’utiliser le DATA MICRO 2+ aussi bien pour des programmations horaires conventionnelles que pour des applications nécessitant des manœuvres brèves et précises.

Fonction d’impulsions de 1 à 59 secondes

En plus des mises en marche et arrêts conventionnels à une heure déterminée, l’Orbis DATA MICRO 2+ permet de programmer des impulsions d’une durée comprise entre 1 et 59 secondes.

Cette fonction est particulièrement utile pour des applications telles que les sirènes d’établissements scolaires, les signalements sonores, l’activation temporaire de relais, les automatismes et d’autres équipements qui ne doivent rester connectés que quelques secondes.

Période spéciale de vacances jusqu’à 99 jours

Le DATA MICRO 2+ permet de configurer une période spéciale de vacances pouvant aller jusqu’à 99 jours. Pendant cet intervalle, les programmations habituelles peuvent être temporairement désactivées sans avoir à les effacer.

Une fois la période spéciale terminée, l’appareil peut reprendre le fonctionnement horaire précédemment établi, facilitant la gestion des bureaux, établissements scolaires, commerces et autres installations avec des périodes de fermeture.

Commande manuelle temporaire ou permanente

Les sorties peuvent être commandées manuellement depuis le programmateur lui-même. Orbis permet d’effectuer des modifications temporaires de l’état des contacts ou d’établir une mise en marche ou un arrêt permanent lorsqu’il est nécessaire d’annuler provisoirement la programmation automatique.

Cette fonction facilite les opérations de maintenance, les tests et les situations ponctuelles où l’utilisateur doit contrôler directement les circuits.

Changement automatique d’heure été-hiver

L’interrupteur horaire intègre la gestion du passage entre l’heure d’hiver et l’heure d’été. Il peut être configuré pour effectuer automatiquement le changement selon le calendrier européen, être programmé de manière personnalisée ou être complètement désactivé.

Cette fonctionnalité évite d’avoir à réajuster manuellement l’heure de l’appareil dans les installations utilisant le changement d’heure saisonnier.

Réserve de marche jusqu’à 4 ans

L’Orbis DATA MICRO 2+ intègre une pile au lithium interne offrant une réserve de marche allant jusqu’à 4 ans sans alimentation électrique. Ainsi, l’horloge et les programmations peuvent être maintenues pendant des coupures de courant prolongées ou lorsque l’appareil reste déconnecté du réseau.

Selon la fiche technique officielle, la pile au lithium de cette version n’est pas remplaçable.

Écran LCD et programmation guidée par icônes

L’appareil dispose d’un afficheur LCD et d’un système de programmation par icônes qui facilite l’accès aux différentes fonctions. Le format horaire utilisé est de 24 heures.

La face avant intègre une fenêtre transparente plombable, conçue pour limiter les manipulations non autorisées après la programmation de l’appareil.

Contacts inverseurs libres de potentiel

Les deux circuits du DATA MICRO 2+ utilisent des contacts inverseurs NO/NC libres de potentiel. Cette configuration élargit les possibilités d’intégration dans les circuits de commande, car les contacts peuvent être utilisés pour connecter ou déconnecter différentes charges selon les besoins du projet.

Les contacts sont fabriqués en AgSnO₂ et offrent une capacité nominale de commutation de 2 x 16(10) A à 250 V CA.

Capacité pour différents types d’éclairage

Orbis spécifie les charges maximales recommandées suivantes pour les contacts normalement ouverts :

• Lampes à incandescence : jusqu’à 3000 W.
• Lampes fluorescentes : jusqu’à 1200 VA.
• Halogènes basse tension 12 V CA : jusqu’à 2000 VA.
• Halogènes 230 V CA : jusqu’à 3000 W.
• Lampes basse consommation : jusqu’à 600 VA.
• Downlights : jusqu’à 400 VA.
• Éclairage LED : jusqu’à 90 VA.

La puissance admissible doit être choisie en tenant compte de la nature de la charge et de ses éventuels courants d’appel, en particulier lors du raccordement d’équipements électroniques ou de systèmes d’éclairage.

Format compact de 2 modules DIN

Le DATA MICRO 2+ s’installe directement sur rail DIN et occupe 2 modules, pour une largeur d’environ 35 mm. Ses dimensions extérieures sont d’environ 35 x 88 x 65 mm.

Ce format permet d’intégrer deux canaux horaires dans le tableau électrique en occupant un espace réduit, ce qui est particulièrement pratique dans les installations disposant de peu de place pour de nouveaux appareils.

Alimentation 230 V

La référence OB171912N correspond à la version alimentée en 230 V CA ±10 %, avec une fréquence nominale de 50/60 Hz. La consommation propre spécifiée par Orbis est de 7,3 VA, soit environ 1,2 W.

Orbis commercialise également des variantes DATA MICRO + et DATA MICRO 2+ pour d’autres tensions, il convient donc de toujours vérifier la référence avant de remplacer un appareil existant.

Applications de l’Orbis DATA MICRO 2+

L’association de deux circuits indépendants, d’une programmation hebdomadaire et de manœuvres jusqu’à une seconde permet d’utiliser le DATA MICRO 2+ dans de nombreuses applications résidentielles, commerciales et professionnelles.

• Programmation de l’éclairage intérieur et extérieur.
• Commande horaire de l’éclairage dans les bureaux.
• Automatisation de pompes électriques d’arrosage.
• Programmation de systèmes de climatisation compatibles.
• Activation de sirènes dans les écoles et centres éducatifs.
• Commande d’enseignes et de signalisation.
• Automatisation d’équipements électriques dans les bâtiments publics.
• Commande de circuits dans les installations industrielles.

Caractéristiques techniques de l’Orbis DATA MICRO 2+ OB171912N

• Marque : Orbis.
• Référence : OB171912N.
• Modèle : DATA MICRO 2+.
• Type : interrupteur horaire numérique modulaire.
• Alimentation : 230 V CA ±10 %.
• Fréquence : 50/60 Hz.
• Nombre de circuits : 2.
• Type de contacts : 2 contacts inverseurs NO/NC libres de potentiel.
• Pouvoir de coupure : 2 x 16(10) A à 250 V CA.
• Matériau des contacts : AgSnO₂.
• Nombre maximal de programmes : 32.
• Programmation : par secondes, journalière et hebdomadaire.
• Temps minimal de manœuvre : 1 seconde.
• Précision de programmation : à la seconde.
• Impulsions programmables : de 1 à 59 secondes.
• Période spéciale de vacances : 1 période jusqu’à 99 jours.
• Manœuvres manuelles : temporaires ou permanentes.
• Changement été/hiver : automatique pour l’Europe, programmable ou désactivable.
• Écran : LCD.
• Format horaire : 24 heures.
• Fenêtre plombable : oui.
• Réserve de marche : jusqu’à 4 ans sans alimentation.
• Type de batterie : pile au lithium interne non remplaçable.
• Précision de l’horloge : ±1 s/24 h à 23 °C.
• Consommation propre : 7,3 VA, environ 1,2 W.
• Montage : rail DIN.
• Nombre de modules : 2.
• Dimensions approximatives : 35 x 88 x 65 mm.
• Poids net : 160 g.
• Connexion : bornes à vis.
• Section maximale du conducteur : 4 mm².
• Couple de serrage maximal : 0,8 Nm.
• Indice de protection : IP20 selon EN 60529.
• Classe de protection : Classe II dans des conditions de montage correctes.
• Tension de tenue aux chocs : 4 kV.
• Température de fonctionnement : -10 à +45 °C.
• Limite de fonctionnement : -30 à +50 °C.
• Température de transport et de stockage : -35 à +60 °C.
• Charge maximale incandescente : 3000 W.
• Charge maximale fluorescente : 1200 VA.
• Charge maximale halogène 12 V CA : 2000 VA.
• Charge maximale halogène 230 V CA : 3000 W.
• Charge maximale basse consommation : 600 VA.
• Charge maximale downlights : 400 VA.
• Charge maximale LED : 90 VA.

Programmation précise de deux circuits depuis un seul appareil

L’Orbis DATA MICRO 2+ OB171912N permet de centraliser la programmation de deux circuits dans un appareil compact de seulement 2 modules DIN. Ses 32 programmes, ses contacts libres de potentiel, sa programmation hebdomadaire et sa fonction d’impulsions apportent de la flexibilité aussi bien pour des automatismes simples que pour des applications nécessitant des manœuvres de courte durée.

La réserve de marche jusqu’à 4 ans, le changement automatique d’heure été-hiver et la fenêtre plombable complètent une solution destinée aux installations où l’on recherche un fonctionnement automatique et stable sans avoir à réajuster continuellement le programmateur.

Important : les charges raccordées doivent respecter les limites spécifiées par Orbis pour chaque technologie. L’installation et le câblage doivent être réalisés conformément au schéma du fabricant et à la réglementation électrique applicable.
