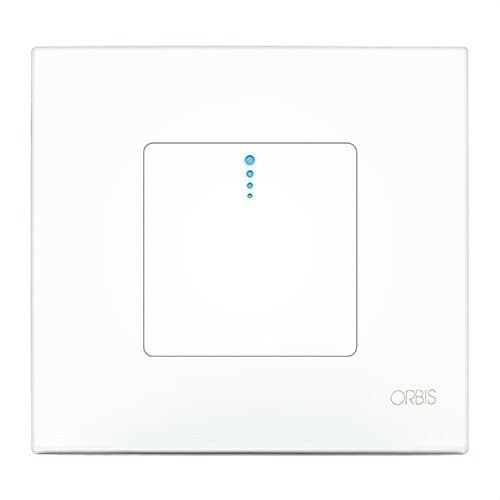

Minuteur pulse-lumière de 30 secondes à 10 minutes

Le Orbis PULSALUZ, référence OB200000, est un temporisateur électronique conçu pour automatiser l’allumage de circuits d’éclairage pendant une durée déterminée. Il s’installe encastré dans une boîte de mécanisme universelle, fonctionne en 230 V et permet de régler la temporisation entre 30 secondes et 10 minutes, ce qui le rend particulièrement adapté aux escaliers, couloirs, halls d’entrée, garages, caves, débarras, toilettes et autres zones de passage.

L’allumage s’effectue au moyen d’un capteur tactile capacitif intégré en façade, de sorte qu’il suffit de le toucher sans exercer de pression. Il permet également de raccorder des poussoirs externes supplémentaires et dispose d’un fonctionnement réarmable : s’il est à nouveau actionné pendant une temporisation active, un nouveau cycle complet démarre.

Temporisation réglable de 30 secondes à 10 minutes

Le PULSALUZ permet d’ajuster le temps de fonctionnement de l’éclairage entre environ 30 secondes et 10 minutes. Le sélecteur de réglage est dissimulé derrière le cadre extérieur, ce qui aide à éviter les modifications accidentelles ou les manipulations non autorisées une fois la configuration effectuée.

Ce réglage permet d’adapter le fonctionnement à chaque zone. Les durées les plus courtes conviennent aux espaces de passage rapide, tandis que les périodes plus longues permettent de maintenir l’éclairage allumé plus longtemps dans les escaliers, garages, toilettes ou zones communes.

Capteur tactile capacitif intégré

L’une des principales caractéristiques de l’Orbis PULSALUZ est son déclenchement par capteur capacitif. L’utilisateur n’a qu’à entrer en contact avec la surface frontale pour activer la temporisation, sans avoir à actionner mécaniquement un poussoir.

La façade intègre également une LED de signalisation qui facilite l’identification du mécanisme.

Fonctionnement réarmable

Le temporisateur est réarmable pendant son fonctionnement. Chaque fois que l’on touche à nouveau le capteur ou que l’un des poussoirs externes est actionné alors que l’éclairage reste allumé, la temporisation recommence depuis le début.

Cette fonction est particulièrement utile dans les escaliers et les zones communes, car différents utilisateurs peuvent prolonger automatiquement le temps d’allumage au fur et à mesure de l’utilisation de l’installation.

Compatible avec des poussoirs externes

En plus du capteur tactile intégré, le PULSALUZ accepte des poussoirs externes supplémentaires. Ainsi, un même circuit peut être commandé depuis différents points d’un escalier, d’un couloir ou d’une zone commune.

Orbis indique une compatibilité avec des poussoirs lumineux avec un courant allant jusqu’à 6 mA sous 230 V. Si le contact du poussoir additionnel est maintenu fermé au moyen d’un interrupteur, l’appareil peut rester allumé en permanence tant que ce contact demeure fermé.

Installation à 2 fils

L’Orbis PULSALUZ utilise une installation électronique à 2 fils, une caractéristique particulièrement utile dans certaines rénovations et remplacements de mécanismes temporisés lorsqu’aucun conducteur neutre n’est disponible dans la boîte d’encastrement.

Le montage s’effectue encastré dans une boîte universelle de mécanisme de 65 x 65 mm. Le raccordement électrique se fait au moyen de bornes à vis pour conducteurs de section 0,75 à 1,5 mm².

Conçu pour lampes à incandescence et halogènes

La référence OB200000 est spécifiquement conçue pour des charges d’éclairage à incandescence et halogènes. Le fabricant indique les plages de charge recommandées suivantes :

• Lampes à incandescence : de 25 à 500 W.
• Lampes halogènes basse tension 12 V CA : de 50 à 300 VA.
• Lampes halogènes 230 V CA : de 18 à 500 W.

Important : Orbis précise expressément que le PULSALUZ n’est pas adapté aux charges électroniques. Il ne doit pas être utilisé avec des lampes fluorescentes, des lampes basse consommation, des downlights électroniques ni avec un éclairage LED. Pour ce type de charges, il convient de choisir des temporisateurs Orbis spécifiquement compatibles.

Protection par fusible rapide

Le temporisateur intègre en interne un fusible rapide de type F de 3,15 A non interchangeable. L’élément de commutation est de type semi-conducteur, adapté au fonctionnement électronique de l’appareil dans les charges spécifiées par le fabricant.

Faible consommation propre

La consommation propre du PULSALUZ est d’environ 0,7 W, soit 5,3 VA. Comme il s’agit d’un temporisateur installé en permanence dans le circuit, cette faible consommation limite l’énergie nécessaire pour maintenir le système de commande actif.

Conception pour installation encastrée

Le mécanisme présente des dimensions extérieures approximatives de 93 x 86 x 42,5 mm et un poids net de 48 g. Il est prévu pour un montage dans une boîte universelle et son design permet d’intégrer le système de temporisation directement dans la zone de commande de l’éclairage.

La fiche technique Orbis indique également une compatibilité avec les mécanismes de la série 27 de Simon, facilitant son intégration dans certaines installations existantes.

Protection IP20 pour espaces intérieurs

Le PULSALUZ dispose d’un indice de protection IP20 selon la norme EN 60529 et d’une classe II de protection lorsqu’il est installé correctement. Il est destiné aux installations intérieures protégées contre l’humidité directe.

Sa plage de température de fonctionnement se situe entre -10 et +50 °C, tandis que pour le transport et le stockage il admet des températures comprises entre -20 et +60 °C.

Applications de l’Orbis PULSALUZ

Le PULSALUZ est principalement conçu pour les installations où l’éclairage ne doit rester actif que pendant des périodes limitées. Parmi ses applications habituelles, on trouve :

• Escaliers d’immeubles collectifs.
• Couloirs et halls d’entrée.
• Cours communes.
• Garages.
• Caves et débarras.
• Salles de bains et toilettes.
• Zones communes de bâtiments.
• Espaces de passage avec éclairage à incandescence ou halogène compatible.

Caractéristiques techniques de l’Orbis PULSALUZ OB200000

• Marque : Orbis.
• Référence : OB200000.
• Modèle : PULSALUZ.
• Type : temporisateur électronique / automatique d’escalier.
• Alimentation : 230 V CA.
• Fréquence : 50 Hz.
• Temporisation : de 30 secondes à 10 minutes.
• Commande : capteur tactile capacitif.
• Poussoirs externes : oui.
• Poussoirs lumineux : compatibles jusqu’à 6 mA sous 230 V.
• Fonctionnement réarmable : oui.
• Installation électrique : 2 fils.
• Montage : encastré dans une boîte de mécanisme universelle.
• Boîte recommandée : universelle de 65 x 65 mm.
• Type de contact : semi-conducteur.
• Protection interne : fusible rapide F de 3,15 A non interchangeable.
• Consommation propre : 0,7 W (5,3 VA).
• Charge incandescente : 25-500 W.
• Charge halogène 12 V CA : 50-300 VA.
• Charge halogène 230 V CA : 18-500 W.
• Compatibilité avec fluorescents : non.
• Compatibilité avec basse consommation : non.
• Compatibilité avec downlights électroniques : non.
• Compatibilité avec LED : non.
• Indicateur LED : oui.
• Indice de protection : IP20.
• Classe de protection : Classe II avec montage correct.
• Température de fonctionnement : -10 à +50 °C.
• Température de transport et de stockage : -20 à +60 °C.
• Section de conducteur : 0,75-1,5 mm².
• Couple de serrage maximal : 0,4 Nm.
• Dimensions : 93 x 86 x 42,5 mm.
• Poids net : 48 g.
• Compatibilité : série 27 de Simon.

Temporisation simple par simple toucher

L’Orbis PULSALUZ OB200000 combine en un seul mécanisme le poussoir et le temporisateur, permettant de commander l’éclairage simplement en touchant son capteur frontal. Le réglage de 30 secondes à 10 minutes et la possibilité d’ajouter des poussoirs externes en font une solution pratique pour automatiser des circuits d’éclairage dans les zones de passage.

Son installation à 2 fils facilite certaines substitutions et rénovations, tandis que les réglages cachés aident à conserver la configuration sélectionnée une fois l’appareil installé.

Important : le PULSALUZ est conçu exclusivement pour les charges à incandescence et halogènes spécifiées par Orbis. Il n’est pas compatible avec l’éclairage LED ni avec d’autres charges électroniques. Il ne faut pas non plus connecter plusieurs mécanismes PULSALUZ pour commander une même charge.
