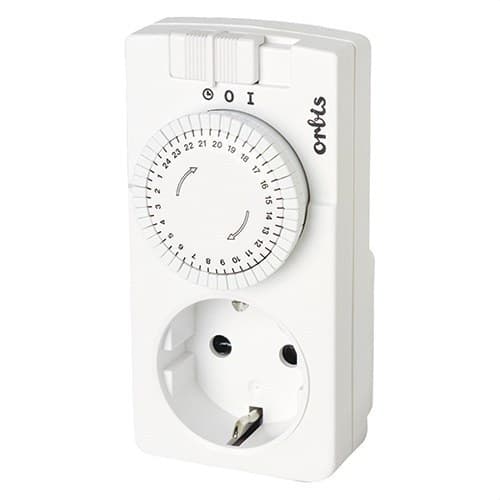

Programmateur enfichable D T-15 JOURNALIER S/RSVA.230V 3500W ESF.30 MN

Le programmateur enfichable Orbis DOMO D T-30, référence OB162232, est un interrupteur horaire analogique conçu pour automatiser la mise en marche et l’arrêt quotidiens d’appareils électriques branchés sur une prise de courant. Il fonctionne en 230 V, dispose d’un cadran de 24 heures avec des intervalles de programmation minimum de 30 minutes et admet une capacité de commutation de 16(4) A, constituant une solution pratique pour piloter l’éclairage, le chauffage, les petits appareils électroménagers et d’autres équipements compatibles.

Son installation est particulièrement simple : il suffit de brancher le programmateur sur une prise Schuko et d’y raccorder l’appareil à contrôler. La programmation s’effectue directement à l’aide des taquets du cadran frontal, sans écran, application ni configuration électronique. De plus, il intègre une protection enfant et un sélecteur manuel permettant de choisir entre fonctionnement automatique, marche permanente et arrêt permanent.

Programmation quotidienne par intervalles de 30 minutes

Le Orbis DOMO D T-30 utilise un cadran analogique de 24 heures divisé en 48 taquets de programmation. Chaque segment représente un intervalle de 30 minutes, permettant de définir différents créneaux de fonctionnement tout au long de la journée.

Une fois configuré, le programme se répète chaque jour. Cette caractéristique est particulièrement utile pour automatiser des équipements devant fonctionner toujours sur les mêmes plages horaires, sans avoir à les allumer et les éteindre manuellement chaque jour.

Programmation simple par cadran frontal

Le cadran frontal est conçu pour faciliter à la fois la lecture de l’heure et le réglage des périodes de mise en service. Pour établir le programme, il suffit de sélectionner les taquets correspondant aux plages durant lesquelles l’appareil branché doit fonctionner.

La mise à l’heure s’effectue en tournant le cadran jusqu’à faire coïncider l’heure actuelle avec l’index du programmateur. S’agissant d’un système analogique, il ne nécessite ni menus de configuration ni connaissances spécifiques en programmation électronique.

Interrupteur manuel avec trois modes de fonctionnement

Le DOMO intègre un sélecteur manuel permettant de modifier le fonctionnement sans altérer la programmation réalisée. L’utilisateur peut choisir trois modes selon ses besoins.

• Automatique : l’appareil branché s’allume et s’éteint selon le programme quotidien défini.
• Marche permanente : maintient l’appareil alimenté indépendamment du programme.
• Arrêt permanent : coupe la charge sans avoir à retirer le programmateur de la prise de courant.

Ces positions permettent de neutraliser temporairement la programmation, par exemple pendant les vacances, des opérations de maintenance ou dans les situations où il faut laisser l’appareil allumé plus longtemps que d’habitude.

Connexion directe sur prise Schuko

Le Orbis OB162232 est un dispositif enfichable, il ne nécessite donc ni montage dans un tableau électrique ni installation sur rail DIN. Il dispose d’une fiche et d’une prise de courant Schuko Type F, permettant de le placer directement entre une prise électrique et l’appareil à automatiser.

Ce système facilite son utilisation dans les habitations, bureaux, commerces et autres espaces où l’on souhaite ajouter une programmation horaire à un appareil sans modifier l’installation électrique existante.

Jusqu’à 3500 W avec des charges compatibles

Le programmateur dispose d’un pouvoir de coupure de 16(4) A à 230 V CA. Orbis spécifie pour la gamme DOMO une charge maximale allant jusqu’à 3500 W avec des lampes à incandescence et halogènes 230 V.

La puissance admissible dépend du type de charge connectée. Les charges inductives, moteurs, transformateurs et certains systèmes d’éclairage peuvent présenter des courants d’appel élevés ; il convient donc de toujours respecter la capacité indiquée pour chaque type de récepteur.

• Incandescence : jusqu’à 3500 W.
• Halogènes 230 V : jusqu’à 3500 W.
• Halogènes basse tension 12 V : jusqu’à 2250 VA.
• Pouvoir de coupure : 16(4) A à 230 V CA.

Protection enfant intégrée

La prise Schuko du DOMO intègre une protection enfant afin d’aider à éviter tout contact accidentel avec les parties sous tension. Cette caractéristique est particulièrement utile dans les applications domestiques où le programmateur reste branché en permanence sur une prise accessible.

Sans réserve de marche

La référence OB162232 correspond à la version sans réserve de marche. Par conséquent, le mécanisme horaire fonctionne directement alimenté par le réseau électrique et n’intègre pas de batterie de secours pour maintenir l’avancement de l’horloge en cas de coupure d’alimentation.

Les taquets définissant la programmation restent physiquement configurés, mais après une coupure de courant il peut être nécessaire de régler à nouveau l’heure actuelle sur le cadran.

Précision du mécanisme horaire

Orbis spécifie pour le mécanisme une précision de marche de ±1 seconde par jour à une température de référence de 22 °C. La consommation propre du programmateur est de 1,6 VA.

Protection IP20 pour usage intérieur

Le DOMO D T-30 dispose d’un indice de protection IP20 selon EN 60529 et est conçu pour une utilisation en intérieur. La documentation Orbis indique une température maximale de fonctionnement de 60 °C.

Pour les applications extérieures ou les emplacements exposés à la pluie et à la poussière, Orbis propose des versions spécifiques DOMO Intempérie avec un boîtier différent ; cette référence ne doit donc pas être utilisée comme substitut à un programmateur prévu pour l’extérieur.

Applications du Orbis DOMO D T-30

Grâce à sa programmation quotidienne et à son installation directe sur une prise Schuko, le OB162232 peut être utilisé pour automatiser de nombreux équipements électriques dans les limites de charge spécifiées par le fabricant.

• Mise en marche et arrêt programmés de lampes.
• Simulation de présence pendant les absences ou les vacances.
• Programmation de radiateurs et de certains équipements de chauffage compatibles.
• Commande horaire de petits appareils électroménagers.
• Automatisation de l’éclairage décoratif.
• Commande d’équipements électriques dans les habitations, bureaux ou locaux commerciaux.
• Réduction des consommations en évitant que certains appareils restent allumés inutilement.

Caractéristiques techniques du Orbis OB162232

• Marque : Orbis.
• Référence : OB162232.
• Modèle officiel : DOMO D T-30.
• Type : programmateur horaire analogique enfichable.
• Programmation : quotidienne.
• Cadran : 24 heures.
• Nombre de taquets : 48.
• Intervalle minimum de programmation : 30 minutes.
• Réserve de marche : non.
• Alimentation : 230 V CA.
• Fréquence : 50 Hz.
• Pouvoir de coupure : 16(4) A à 230 V CA.
• Puissance maximale avec charges résistives compatibles : jusqu’à 3500 W.
• Charge maximale incandescente : 3500 W.
• Charge maximale halogène 230 V : 3500 W.
• Charge maximale halogène 12 V : 2250 VA.
• Consommation propre : 1,6 VA.
• Précision de marche : ±1 s/jour à 22 °C.
• Type de fiche et prise : Schuko Type F.
• Protection enfant : oui.
• Commande manuelle : automatique / marche permanente / arrêt permanent.
• Indice de protection : IP20.
• Température maximale indiquée : 60 °C.
• Utilisation : intérieur.

Automatisation simple sans installation électrique

Le Orbis DOMO D T-30 OB162232 est une solution particulièrement pratique pour ajouter une commande horaire à un appareil électrique sans installer de temporisateurs dans le tableau ni modifier le câblage existant. Sa connexion Schuko permet une mise en service directe sur une prise conventionnelle.

La programmation quotidienne par intervalles de 30 minutes, le sélecteur de fonctionnement manuel et la capacité jusqu’à 3500 W avec des charges résistives compatibles permettent d’automatiser de nombreux usages quotidiens simplement et d’aider à éviter les consommations inutiles.

Important : avant de brancher un appareil, il convient de vérifier que son intensité, sa puissance et son type de charge se situent dans les limites spécifiées par Orbis. Cette référence est destinée à un usage intérieur et ne dispose pas de réserve de marche.
