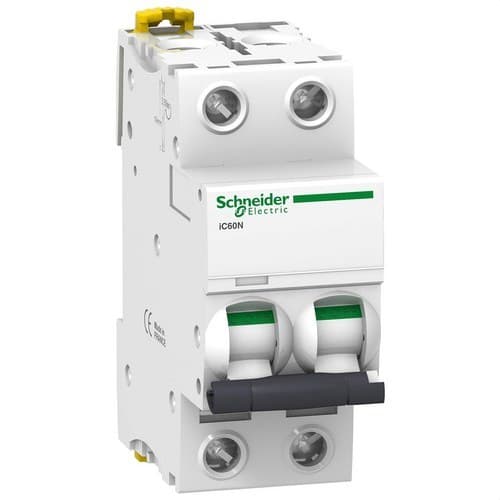

Disjoncteur IC60N 2P 3A Courbe C

Le disjoncteur magnétothermique Schneider Electric Acti9 iC60N A9F74203 est un disjoncteur modulaire de 2 pôles protégés, 3 A et courbe de déclenchement C, conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il offre un pouvoir de coupure nominal de 6 kA à 400 V CA selon IEC/EN 60898-1 et un pouvoir de coupure ultime élevé de 50 kA à 380-415 V CA selon IEC/EN 60947-2, ainsi que des technologies Schneider Electric telles que VisiTrip, VisiSafe et Fast Closing.

Son faible calibre de 3 A le rend particulièrement adapté aux circuits de faible intensité correctement dimensionnés, tandis que la configuration bipolaire permet d’ouvrir et de protéger simultanément les deux pôles. Le format modulaire de 36 mm de largeur facilite son installation sur rail DIN dans les tableaux électriques résidentiels, commerciaux et professionnels.

Disjoncteur bipolaire de 3 A

La référence A9F74203 dispose de 2 pôles totaux et 2 pôles protégés. Les deux intègrent une protection contre les surintensités, contrairement aux dispositifs 1P+N dans lesquels seule la phase bénéficie d’une protection magnétothermique.

Son courant nominal est de 3 A, il est donc conçu pour des circuits dont l’intensité de conception et la section des conducteurs sont compatibles avec ce calibre.

Protection thermomagnétique contre les surcharges et les courts-circuits

L’Acti9 iC60N utilise une technologie de déclenchement thermomagnétique, combinant deux principes de fonctionnement :

• Déclenchement thermique : protège contre les surcharges prolongées pouvant provoquer un échauffement excessif des conducteurs.
• Déclenchement magnétique : agit rapidement lorsqu’un courant de court-circuit élevé apparaît.

La combinaison de ces deux fonctions permet de protéger le circuit contre les principales situations de surintensité à l’aide d’un seul appareil modulaire.

Courbe C pour les charges avec courants d’appel modérés

Le Schneider Electric A9F74203 intègre une courbe de déclenchement C. Pour cette référence, Schneider Electric spécifie un seuil magnétique de 8 x In ±20 %.

La courbe C offre un équilibre entre une protection rapide contre les courts-circuits et la capacité de supporter certains courants transitoires d’appel sans déclenchements intempestifs.

Elle peut être utilisée, lorsque le calcul du circuit le permet, dans des applications telles que :

• Circuits auxiliaires de commande.
• Systèmes de contrôle et d’automatisation.
• Éclairage.
• Équipements électroniques.
• Petites charges inductives.
• Circuits de signalisation.
• Équipements à faible consommation.

Pouvoir de coupure de 6 kA selon IEC/EN 60898-1

Conformément à la norme IEC/EN 60898-1, Schneider Electric spécifie pour l’A9F74203 un pouvoir de coupure nominal Icn de 6.000 A à 400 V CA.

Le pouvoir de coupure de service Ics est également de 6 kA, soit 100 % du Icn, dans les conditions définies par cette norme.

Avant l’installation de l’appareil, il convient de vérifier que le courant de court-circuit prévu au point d’installation ne dépasse pas la capacité de coupure applicable.

Jusqu’à 50 kA selon IEC/EN 60947-2

Une caractéristique particulièrement remarquable de cette référence de faible calibre est son pouvoir de coupure élevé conforme à la norme industrielle IEC/EN 60947-2.

• 12-133 V CA : Icu de 50 kA.
• 220-240 V CA : Icu de 50 kA.
• 380-415 V CA : Icu de 50 kA.
• 440 V CA : Icu de 25 kA.
• Jusqu’à 125 V CC : Icu de 10 kA.

À 380-415 V CA, Schneider Electric spécifie également un Ics de 50 kA, soit 100 % du Icu.

Les valeurs de 6 kA et 50 kA pouvant être associées à ce produit sont donc toutes deux correctes, mais elles correspondent à des normes et des conditions d’essai différentes.

Classe de limitation 3

L’Acti9 iC60N A9F74203 dispose d’une classe de limitation 3 conformément à IEC/EN 60898-1.

Cette capacité permet de limiter l’énergie traversant le circuit lors d’un court-circuit, contribuant ainsi à réduire les contraintes thermiques et électrodynamiques supportées par les câbles et les équipements situés en aval.

VisiTrip pour localiser rapidement un déclenchement

La technologie VisiTrip intègre une signalisation visuelle rouge qui aide à identifier rapidement le disjoncteur ayant déclenché à la suite d’un défaut électrique.

Dans les tableaux comportant plusieurs circuits, cette fonction facilite le diagnostic et peut réduire le temps nécessaire pour localiser la ligne concernée.

VisiSafe pour confirmer l’ouverture des contacts

Le système VisiSafe utilise une signalisation verte pour indiquer que les contacts sont physiquement ouverts, facilitant la vérification de l’état du circuit avant certaines opérations de maintenance.

Schneider Electric déclare également l’A9F74203 apte au sectionnement conformément à IEC/EN 60898-1 et IEC/EN 60947-2.

Technologie Fast Closing

Le mécanisme Fast Closing rend la fermeture des contacts indépendante de la vitesse à laquelle l’utilisateur actionne la manette.

Cette technologie contribue à réduire l’usure des contacts lors de la mise sous tension et favorise une durée de vie plus longue du disjoncteur.

Tension d’isolement de 500 V

Parmi les principales caractéristiques électriques et diélectriques de l’A9F74203, on distingue :

• Fréquence du réseau : 50/60 Hz.
• Tension assignée d’isolement Ui : 500 V.
• Tension de tenue aux chocs Uimp : 6 kV.
• Catégorie d’utilisation : A selon IEC/EN 60947-2.
• Catégorie de surtension : IV.
• Degré de pollution : 3.

Compatible avec le courant alternatif et continu

Le Schneider Electric iC60N A9F74203 est spécifié pour certaines applications en courant alternatif comme en courant continu.

En courant continu, Schneider Electric prévoit des tensions d’utilisation jusqu’à 144 V CC pour cette référence, mais la capacité de coupure et les conditions de raccordement doivent être vérifiées spécifiquement selon la configuration utilisée.

Montage sur rail DIN

Le disjoncteur est conçu pour une installation par clip sur rail DIN, ce qui facilite son montage avec d’autres appareils modulaires de protection et de commande.

Il occupe :

• 4 pas de 9 mm.
• 2 modules standard de 18 mm.
• Largeur totale : 36 mm.

Dimensions compactes

• Hauteur : 85 mm.
• Largeur : 36 mm.
• Profondeur : 78,5 mm.
• Profondeur d’installation : environ 44,5 mm.
• Poids : environ 0,25 kg.
• Couleur : blanc.

Son format compact permet d’installer une protection bipolaire complète en n’occupant que deux modules dans le tableau électrique.

Bornes pour conducteurs jusqu’à 25 mm²

Les bornes de l’A9F74203 acceptent différentes sections de conducteurs :

• Conducteur rigide : de 1 à 25 mm².
• Conducteur souple : de 1 à 16 mm².
• Couple de serrage : 2 Nm.

Les raccordements doivent être réalisés en respectant les sections et le couple de serrage spécifiés afin d’assurer une connexion électrique fiable.

Compatible avec les auxiliaires et les blocs Vigi

La gamme Acti9 iC60 permet d’étendre les fonctions du disjoncteur magnétothermique grâce à des accessoires Schneider Electric compatibles.

Il peut être associé, selon la configuration, à :

• Contacts auxiliaires.
• Contacts de signalisation de déclenchement.
• Bobines auxiliaires.
• Dispositifs de commande à distance.
• Systèmes de supervision.
• Blocs différentiels Vigi.
• Peignes et accessoires de distribution.

Durabilité mécanique et électrique

Schneider Electric spécifie une durée de vie élevée pour la gamme Acti9 iC60N :

• Durabilité mécanique : jusqu’à 20.000 cycles.
• Durabilité électrique : jusqu’à 10.000 cycles.

Ces performances permettent d’utiliser l’appareil dans des tableaux soumis aux opérations habituelles de mise sous tension, coupure, test et maintenance.

Indice de protection IP20

Le disjoncteur magnétothermique dispose d’un indice de protection IP20 en tant qu’appareil individuel.

Une fois correctement installé dans une enveloppe modulaire adaptée avec isolation de classe II, l’indice de protection de l’ensemble peut atteindre IP40, selon les caractéristiques du tableau.

Large plage de température

Le Schneider Electric A9F74203 est conçu pour fonctionner dans :

• Température ambiante de fonctionnement : -35 à 70 °C.
• Température de stockage : -40 à 85 °C.

Sa large plage d’utilisation facilite son emploi dans différents environnements intérieurs et tableaux techniques, dans les conditions spécifiées par Schneider Electric.

Caractéristiques techniques du Schneider Electric A9F74203

• Marque : Schneider Electric.
• Référence : A9F74203.
• Gamme : Acti9.
• Modèle : iC60N.
• Type : disjoncteur magnétothermique modulaire.
• Application : distribution électrique.
• Nombre de pôles : 2P.
• Pôles protégés : 2.
• Courant nominal In : 3 A.
• Courbe de déclenchement : C.
• Technologie de déclenchement : thermomagnétique.
• Seuil magnétique : 8 x In ±20 %.
• Icn à 400 V CA selon IEC/EN 60898-1 : 6 kA.
• Icu à 220-240 V CA selon IEC/EN 60947-2 : 50 kA.
• Icu à 380-415 V CA selon IEC/EN 60947-2 : 50 kA.
• Icu à 440 V CA selon IEC/EN 60947-2 : 25 kA.
• Icu jusqu’à 125 V CC : 10 kA.
• Classe de limitation : 3.
• Fréquence : 50/60 Hz.
• Type de réseau : CA/CC.
• Ui : 500 V.
• Uimp : 6 kV.
• Catégorie d’utilisation : A.
• Catégorie de surtension : IV.
• VisiTrip : oui.
• VisiSafe : oui.
• Fast Closing : oui.
• Apte au sectionnement : oui.
• Montage : rail DIN.
• Largeur modulaire : 2 modules de 18 mm.
• Largeur : 36 mm.
• Hauteur : 85 mm.
• Profondeur : 78,5 mm.
• Profondeur d’installation : environ 44,5 mm.
• Poids : environ 0,25 kg.
• Conducteurs rigides : 1-25 mm².
• Conducteurs souples : 1-16 mm².
• Couple de serrage : 2 Nm.
• Indice de protection : IP20.
• Durabilité mécanique : 20.000 cycles.
• Durabilité électrique : 10.000 cycles.
• Température de fonctionnement : -35 à 70 °C.
• EAN : 3606480080319.
• Normes : IEC/EN 60898-1 et IEC/EN 60947-2.

Protection bipolaire compacte pour circuits de faible intensité

Le Schneider Electric Acti9 iC60N A9F74203 combine un calibre de 3 A, deux pôles protégés et une courbe C dans un appareil compact de seulement 36 mm de largeur. Sa protection thermomagnétique permet de protéger les circuits de faible intensité contre les surcharges et les courts-circuits et de couper simultanément les deux pôles.

La capacité de coupure élevée de 50 kA à 380-415 V selon IEC/EN 60947-2, associée à VisiTrip, VisiSafe, Fast Closing et à la possibilité d’ajouter des accessoires Acti9, en fait une solution particulièrement complète pour les circuits auxiliaires et les tableaux électriques professionnels.

Important : avant d’installer le disjoncteur magnétothermique, il convient de vérifier que le calibre de 3 A, la courbe C, la section des conducteurs et le pouvoir de coupure sont adaptés aux caractéristiques électriques et au courant de court-circuit prévu dans le circuit.
