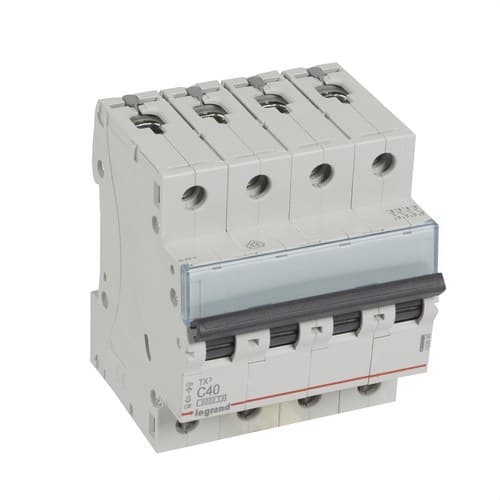

Disjoncteur TX3 4P 40A Courbe C Courbe C 6kA

Le disjoncteur magnétothermique Legrand TX³ 403630 est un disjoncteur automatique de 4 pôles protégés et 40 ampères, conçu pour protéger les installations électriques contre les surcharges et les courts-circuits. Il dispose d’une courbe de déclenchement C, d’une tension nominale de 400 volts et d’un pouvoir de coupure de 6 kiloampères à 400 volts selon EN 60898-1.

Son format de 4 modules et son montage sur rail DIN facilitent l’intégration dans les tableaux électriques résidentiels, tertiaires et industriels. En plus de la protection magnétothermique, l’appareil peut être utilisé pour commander et isoler le circuit électrique et accepte différents auxiliaires et accessoires de la gamme Legrand DX³.

Disjoncteur magnétothermique Legrand TX³ 4 pôles et 40 ampères

La référence 403630 appartient à la gamme de disjoncteurs automatiques TX³ de Legrand. Elle dispose de 4 pôles totaux et 4 pôles protégés, assurant une protection magnétothermique sur tous les pôles de l’appareil.

Le courant nominal est de 40 ampères et la tension nominale de fonctionnement est de 400 volts en courant alternatif, avec une plage nominale indiquée par Legrand comprise entre 360 et 440 volts.

Protection contre les surcharges et les courts-circuits

Le disjoncteur automatique combine deux principes de protection. La partie thermique agit contre les surcharges prolongées pouvant provoquer un échauffement excessif des conducteurs, tandis que le déclenchement magnétique assure une action rapide en cas de courants élevés dus à un court-circuit.

Cette combinaison permet de protéger le câblage et les équipements raccordés contre les principales situations de surintensité pouvant survenir dans une installation électrique.

Courbe de déclenchement C

Le Legrand 403630 dispose d’une courbe de déclenchement C. Le fabricant définit pour cette courbe un seuil magnétique compris entre 5 et 10 fois le courant nominal.

Dans cette version de 40 ampères, le déclenchement magnétique se situe entre 200 et 400 ampères. Cette caractéristique permet de supporter certaines pointes de courant momentanées tout en conservant une réponse rapide face aux courts-circuits.

Pouvoir de coupure de 6 kiloampères à 400 volts

Selon la norme EN 60898-1, le disjoncteur magnétothermique dispose d’un pouvoir de coupure assigné de 6 kiloampères à 400 volts.

Pour une tension de 230 volts, Legrand indique un pouvoir de coupure assigné de 10 kiloampères selon EN 60898-1.

Capacité de coupure selon IEC 60947-2

Conformément à IEC 60947-2, la capacité de coupure ultime spécifiée par Legrand est de :

• 6 kiloampères à 400 volts.
• 10 kiloampères à 230 volts.

Les valeurs de pouvoir de coupure doivent toujours être interprétées avec la tension et la norme d’essai correspondante.

Classe de limitation d’énergie 3

Le Legrand TX³ 403630 présente une classe de limitation d’énergie 3 conforme à EN 60898-1.

La limitation d’énergie aide à réduire l’énergie traversant l’installation lors d’un court-circuit, diminuant ainsi les contraintes thermiques et électrodynamiques supportées par les conducteurs et les autres composants situés en aval.

Montage sur rail DIN et format de 4 modules

Le disjoncteur magnétothermique est conçu pour un montage sur rail DIN et occupe une largeur équivalente à 4 modules.

Sa profondeur d’installation est de 44 millimètres, ce qui permet de l’intégrer dans des tableaux électriques modulaires avec des interrupteurs différentiels, contacteurs, parafoudres et autres dispositifs de protection et de commande.

Dimensions

• Largeur : 70,8 millimètres.
• Hauteur : 88 millimètres.
• Profondeur : 77,8 millimètres.
• Profondeur d’installation : 44 millimètres.
• Largeur modulaire : 4 modules.

Bornes protégées IP20

Les bornes sont conçues avec une protection IP20 contre le contact accidentel avec les doigts lorsque l’appareil est correctement installé.

Le disjoncteur utilise des bornes à vis et peut être raccordé aussi bien par conducteurs que par systèmes de répartition par peigne compatibles.

Capacité de raccordement

• Conducteur souple : jusqu’à 25 millimètres carrés.
• Conducteur rigide : jusqu’à 35 millimètres carrés.

La capacité de raccordement permet d’utiliser le disjoncteur magnétothermique dans des tableaux électriques avec différentes sections de conducteur, dans les limites définies par Legrand.

Alimentation par le haut ou par le bas

Le TX³ 403630 permet une alimentation électrique par le haut ou par le bas, offrant davantage de flexibilité lors de la conception et du câblage du tableau.

Legrand prévoit le raccordement par câble en cuivre ou par peigne de distribution compatible, facilitant l’alimentation commune de plusieurs appareils modulaires.

Tension d’isolement de 500 volts

La tension nominale d’isolement de l’appareil est de 500 volts. De plus, il présente une tension assignée de tenue aux chocs de 4 kilovolts.

• Tension nominale : 400 volts.
• Plage nominale de tension : entre 360 et 440 volts.
• Tension d’isolement : 500 volts.
• Tension de tenue aux chocs : 4 kilovolts.
• Fréquence : entre 50 et 60 hertz.

Protection IP20 et IK02

Le disjoncteur automatique dispose d’un indice de protection IP20 et d’une résistance mécanique aux chocs IK02.

Son degré de pollution assigné est de 2, conformément aux caractéristiques techniques spécifiées par Legrand.

Compatible avec les auxiliaires Legrand DX³

Le disjoncteur magnétothermique peut être complété par des auxiliaires et accessoires compatibles de la gamme Legrand DX³, permettant d’étendre les fonctions du tableau électrique selon les besoins du projet.

Parmi les possibilités de la gamme figurent des auxiliaires de commande et de signalisation ainsi que des solutions d’actionnement compatibles. Le choix de l’accessoire doit être vérifié dans la documentation Legrand en vigueur.

Porte-étiquette intégré

La face avant dispose d’un porte-étiquette intégré permettant d’identifier clairement le circuit protégé.

Cette caractéristique facilite les opérations d’installation, d’inspection et de maintenance, en particulier dans les tableaux contenant un grand nombre de circuits.

Construction sans halogène

Legrand spécifie ce disjoncteur automatique comme sans halogène. Le boîtier présente une finition grise similaire à RAL 7035.

Caractéristiques techniques du Legrand TX³ 403630

• Marque : Legrand.
• Gamme : TX³.
• Référence : 403630.
• EAN : 3245064036306.
• Type de produit : disjoncteur magnétothermique.
• Nombre de pôles : 4.
• Nombre de pôles protégés : 4.
• Courant nominal : 40 ampères.
• Courbe de déclenchement : C.
• Seuil magnétique : entre 200 et 400 ampères.
• Tension nominale : 400 volts en courant alternatif.
• Plage nominale de tension : entre 360 et 440 volts.
• Fréquence : entre 50 et 60 hertz.
• Pouvoir de coupure selon EN 60898-1 à 400 volts : 6 kiloampères.
• Pouvoir de coupure selon EN 60898-1 à 230 volts : 10 kiloampères.
• Pouvoir de coupure ultime selon IEC 60947-2 à 400 volts : 6 kiloampères.
• Pouvoir de coupure ultime selon IEC 60947-2 à 230 volts : 10 kiloampères.
• Tension nominale d’isolement : 500 volts.
• Tension de tenue aux chocs : 4 kilovolts.
• Classe de limitation d’énergie : 3.
• Degré de pollution : 2.
• Type de montage : rail DIN.
• Nombre de modules : 4.
• Largeur : 70,8 millimètres.
• Hauteur : 88 millimètres.
• Profondeur : 77,8 millimètres.
• Profondeur d’installation : 44 millimètres.
• Indice de protection : IP20.
• Résistance aux chocs : IK02.
• Capacité maximale pour conducteur souple : 25 millimètres carrés.
• Capacité maximale pour conducteur rigide : 35 millimètres carrés.
• Type de borne : à vis.
• Connexion par peigne : oui, avec systèmes compatibles.
• Sens d’alimentation : par le haut ou par le bas.
• Équipements auxiliaires compatibles : oui.
• Porte-étiquette : intégré.
• Sans halogène : oui.
• Couleur : gris similaire à RAL 7035.
• Température de stockage : entre -40 et 70 degrés Celsius.

Protection tétrapolaire pour tableaux électriques

Le Legrand TX³ 403630 combine une protection 4 pôles, un courant nominal de 40 ampères, une courbe C et un pouvoir de coupure de 6 kiloampères à 400 volts pour protéger les circuits contre les surcharges et les courts-circuits.

Son format de 4 modules, son montage DIN, son alimentation par le haut ou par le bas, ses bornes avec protection IP20, son porte-étiquette et sa compatibilité avec les auxiliaires DX³ facilitent son intégration dans les tableaux électriques résidentiels, tertiaires et industriels.
