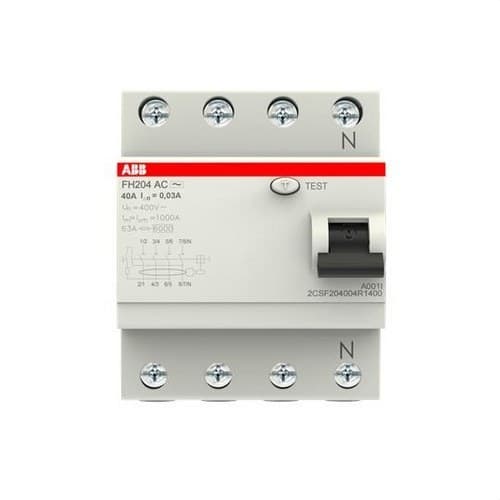

Disjoncteur différentiel 4P 40A Classe AC 30mA

Le disjoncteur différentiel ABB FH204 AC-40/0,03, référence 2CSF204004R1400, est un dispositif différentiel tétrapolaire de la série FH200 conçu pour la protection des personnes et des installations contre les courants de fuite à la terre. Il dispose de 4 pôles, d’un courant nominal de 40 A et d’une sensibilité différentielle de 30 mA, ce qui le rend particulièrement adapté aux tableaux électriques des installations résidentielles et du secteur tertiaire.

Ce modèle est de classe AC et à déclenchement instantané, il est donc conçu pour détecter les courants différentiels résiduels alternatifs sinusoïdaux. Sa sensibilité de 30 mA permet d’assurer une protection différentielle supplémentaire dans les installations électriques, toujours dans le cadre d’un système correctement dimensionné et protégé conformément à la réglementation applicable.

Caractéristiques principales du différentiel ABB FH204 AC

• Marque : ABB.
• Série : FH200.
• Modèle : FH204 AC-40/0,03.
• Référence : 2CSF204004R1400.
• Type : disjoncteur différentiel RCCB.
• Nombre de pôles : 4.
• Courant nominal : 40 A.
• Sensibilité différentielle : 30 mA.
• Classe : AC.
• Fonctionnement : instantané.
• Tension nominale : 230/400 V CA.
• Tension d’isolement Ui : 500 V.
• Tension de tenue aux chocs Uimp : 4 kV.
• Fréquence : 50/60 Hz.
• Montage : rail DIN.
• Largeur : 4 modules.
• Degré de protection des bornes : IP2X.
• Norme : IEC/EN 61008.

Protection différentielle de 30 mA

L’ABB FH204 AC intègre un courant différentiel assigné de 30 mA. Lorsqu’il détecte une différence entre le courant entrant et le courant de retour par les conducteurs actifs supérieure au seuil défini, l’appareil coupe le circuit afin de limiter les risques liés à une fuite de courant à la terre.

La sensibilité de 30 mA est couramment utilisée comme protection différentielle supplémentaire contre les contacts électriques dans les installations basse tension. Le différentiel doit faire partie d’une installation correctement conçue et ne remplace pas les protections spécifiques contre les surcharges et les courts-circuits.

Classe AC pour courants résiduels alternatifs

Ce modèle appartient à la classe AC. Il est conçu pour détecter les courants différentiels résiduels alternatifs sinusoïdaux, constituant une solution adaptée aux circuits et récepteurs compatibles avec ce type de protection différentielle.

Le choix de la classe du différentiel doit être effectué en tenant compte des caractéristiques des équipements raccordés et des exigences de l’installation. Lorsque les charges peuvent générer des composantes continues pulsées ou d’autres formes de courant résiduel, il convient de vérifier s’il est nécessaire d’utiliser un autre type de différentiel.

Configuration tétrapolaire pour installations triphasées

Le FH204 AC-40/0,03 dispose de 4 pôles, permettant la coupure simultanée des conducteurs actifs dans les installations compatibles avec sa configuration. Cette conception le rend particulièrement adapté aux tableaux triphasés avec neutre dans les logements, locaux commerciaux et autres installations basse tension.

Sa tension d’utilisation est de 230/400 V CA, avec une tension nominale d’isolement de 500 V et une tension de tenue aux chocs de 4 kV.

Courant nominal de 40 A

Le différentiel admet un courant nominal In de 40 A. Cette valeur détermine le courant pouvant circuler en permanence dans l’appareil dans les conditions spécifiées par ABB.

Étant un RCCB, sa fonction principale est la protection différentielle et il n’intègre pas de protection magnétothermique contre les surcharges ou les courts-circuits. L’installation doit disposer des dispositifs de protection contre les surintensités appropriés, correctement coordonnés avec le différentiel.

Protection contre les courts-circuits via un dispositif en amont

ABB spécifie pour les interrupteurs différentiels FH200 une résistance conditionnelle aux courts-circuits jusqu’à 6 kA lorsqu’un fusible gL de 63 A est utilisé en amont. De plus, la documentation technique du produit indique une capacité assignée de service en court-circuit de 1 kA.

La coordination avec le dispositif de protection en amont doit être réalisée conformément aux tableaux, instructions du fabricant et à la réglementation de l’installation.

Immunité contre les déclenchements intempestifs

La gamme FH200 classe AC d’ABB présente une immunité aux courants transitoires jusqu’à 250 A avec une onde 8/20 µs. Cette caractéristique aide à réduire les déclenchements indésirables provoqués par certaines perturbations transitoires dans les conditions définies par le fabricant.

Montage sur rail DIN et format 4 modules

L’ABB FH204 AC est conçu pour une installation sur rail DIN dans les tableaux électriques modulaires. Il occupe 4 modules de 17,5 mm, soit une largeur approximative de 70 mm, facilitant son intégration avec des disjoncteurs magnétothermiques et d’autres éléments de protection et de commande.

Ses dimensions approximatives sont de 70 mm de largeur, 85 mm de hauteur et 69 mm de profondeur. La profondeur d’installation déclarée est de 69 mm.

Bornes protégées IP2X

Les bornes présentent un degré de protection IP2X. Le système de connexion accepte des conducteurs jusqu’à 25 mm² au niveau de la borne principale, selon la configuration et le type de conducteur spécifiés par ABB.

Le guide technique ABB indique des connexions via borne cylindrique à entraînement bidirectionnel, adaptée aux conducteurs flexibles ou rigides.

Applications du différentiel ABB FH204 AC-40/0,03

La gamme FH200 est principalement destinée aux installations résidentielles et du secteur tertiaire. Cette version tétrapolaire peut être utilisée dans des tableaux électriques nécessitant une protection différentielle de 30 mA et un courant nominal jusqu’à 40 A, à condition que la classe AC soit compatible avec les charges raccordées.

• Tableaux électriques de logements.
• Installations triphasées avec neutre.
• Locaux commerciaux et bureaux.
• Tableaux secondaires de distribution.
• Installations du secteur résidentiel et tertiaire.
• Circuits compatibles avec une protection différentielle de classe AC.

Données techniques de l’ABB FH204 AC-40/0,03

• Fabricant : ABB.
• Famille : FH200.
• Modèle : FH204 AC-40/0,03.
• Référence fabricant : 2CSF204004R1400.
• EAN : 8012542894001.
• Type d’appareil : RCCB - disjoncteur différentiel.
• Pôles : 4.
• Courant nominal In : 40 A.
• Courant différentiel nominal IΔn : 30 mA.
• Type de courant résiduel : AC.
• Déclenchement : instantané.
• Tension nominale : 230/400 V CA.
• Tension nominale d’isolement Ui : 500 V.
• Tension de tenue aux chocs Uimp : 4 kV.
• Fréquence nominale : 50/60 Hz.
• Capacité assignée de service en court-circuit : 1 kA.
• Courant maximal de choc : 0,25 kA.
• Résistance conditionnelle aux courts-circuits : jusqu’à 6 kA avec fusible gL de 63 A en amont selon ABB.
• Montage : rail DIN.
• Nombre de modules : 4.
• Largeur : 70 mm.
• Hauteur : 85 mm.
• Profondeur : 69 mm.
• Degré de protection : IP2X.
• Section maximale du conducteur : jusqu’à 25 mm².
• Norme : IEC/EN 61008.

Disjoncteur différentiel tétrapolaire pour tableaux électriques

Le ABB FH204 AC-40/0,03 offre une solution de protection différentielle pour les tableaux électriques nécessitant 4 pôles, 40 A et une sensibilité de 30 mA. Son format modulaire, son montage sur rail DIN et sa conception pour les applications résidentielles et tertiaires facilitent son intégration dans les tableaux de distribution basse tension.

Pour garantir une protection adéquate, ce disjoncteur différentiel doit être installé avec les dispositifs de protection contre les surintensités nécessaires et sélectionné conformément aux caractéristiques du réseau, aux charges raccordées et à la réglementation électrique en vigueur.
