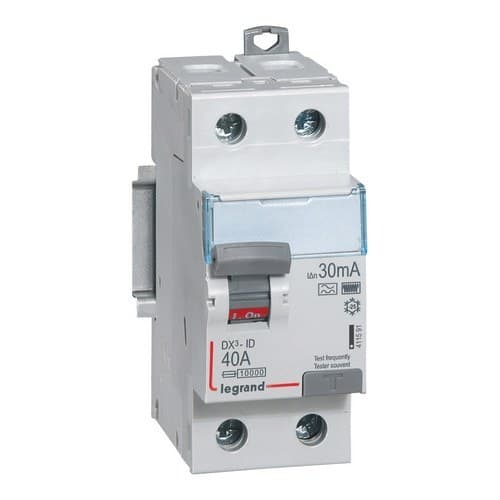

Disjoncteur différentiel DX3 2P 40A 30mA Classe HPI

Le interrupteur différentiel Legrand DX³ 411591 est conçu pour protéger les personnes contre les risques électriques liés aux courants de fuite à la terre. Il dispose de 2 pôles, d’un courant nominal de 40 ampères, d’une sensibilité différentielle de 30 milliampères et d’une tension nominale de 230 volts en courant alternatif.

Ce modèle appartient à la gamme des différentiels à haute immunité HPI de Legrand, actuellement identifiés par le fabricant comme type F. Sa conception offre une meilleure immunité contre les déclenchements intempestifs provoqués par des perturbations électriques, tout en permettant de détecter différentes formes de courant résiduel.

Type F HPI à immunité renforcée

Le Legrand 411591 est spécialement conçu pour les installations dans lesquelles peuvent survenir des perturbations susceptibles de provoquer des déclenchements indésirables sur des différentiels conventionnels.

Le type F permet de détecter les courants résiduels alternatifs, les courants continus pulsés et les courants résiduels haute fréquence, offrant une protection adaptée aux installations équipées de matériels électroniques et de charges intégrant de l’électronique de puissance.

De plus, son immunité renforcée contre les déclenchements intempestifs contribue à maintenir la continuité de service dans les installations exposées à certaines perturbations électriques.

Sensibilité de 30 milliampères

Le différentiel présente un courant différentiel nominal de 30 milliampères, valeur couramment utilisée pour la protection complémentaire des personnes contre le risque d’électrocution par courants de fuite.

L’appareil surveille en permanence l’équilibre entre le courant entrant et sortant du circuit. Lorsqu’il détecte un courant résiduel supérieur au seuil défini, il provoque la coupure du circuit.

En plus de contribuer à la protection contre les contacts électriques, le différentiel aide à réduire les risques liés aux courants de défaut à la terre persistants pouvant entraîner des échauffements ou des incendies.

Interrupteur différentiel 2 pôles et 40 ampères

La référence 411591 dispose d’une configuration bipolaire à 2 pôles pour les installations de 230 volts et admet un courant nominal allant jusqu’à 40 ampères.

Son format permet de couper simultanément les conducteurs associés au circuit protégé, facilitant l’isolement de l’installation en cas de fuite ou lorsqu’il est nécessaire d’effectuer des opérations de maintenance.

Important : différentiel sans protection contre les surcharges

Le Legrand DX³ 411591 est un interrupteur différentiel sans protection intégrée contre les surintensités. Sa fonction principale est la détection des courants de fuite à la terre.

Pour cette raison, il doit être associé à des dispositifs de protection contre les surcharges et les courts-circuits adaptés à l’installation, comme un disjoncteur magnétothermique correctement dimensionné.

Résistance au court-circuit de 10 kiloampères

L’appareil présente une résistance au court-circuit de 10 kiloampères et une capacité de tenue aux courants de choc de 3 kiloampères, selon les spécifications techniques indiquées par Legrand.

Sa tension nominale d’isolement est de 250 volts et la tension de tenue aux chocs atteint 4 kilovolts.

Format modulaire pour rail DIN

Le différentiel est prévu pour une installation sur rail DIN dans les tableaux électriques et occupe 2 modules. Il dispose de fixations en partie supérieure et inférieure pour faciliter le montage et le démontage sur le rail.

Sa profondeur d’installation est de 44 millimètres, avec des dimensions approximatives de 35,6 millimètres de largeur, 94,8 millimètres de hauteur et 77,8 millimètres de profondeur.

Connexion par bornes à vis

Le Legrand 411591 utilise des bornes de connexion à vis. L’alimentation se fait par les bornes supérieures et le raccordement de la charge par les bornes inférieures.

Il accepte des conducteurs multibrins de sections comprises entre 0,75 et 35 millimètres carrés et des conducteurs rigides de 0,75 à 50 millimètres carrés, facilitant son intégration dans des tableaux électriques avec différentes sections de câblage.

Bouton test pour vérifier le différentiel

L’appareil intègre un bouton de test permettant de vérifier le bon fonctionnement du mécanisme de déclenchement différentiel. Legrand recommande d’utiliser régulièrement ce bouton-poussoir pour contrôler le fonctionnement de la protection différentielle.

Il intègre également un porte-étiquette pour identifier clairement le circuit ainsi qu’une indication visuelle des positions de marche et d’arrêt sur le levier de commande.

Compatible avec les auxiliaires de la gamme DX³

L’interrupteur différentiel accepte l’ajout d’équipements auxiliaires compatibles de la gamme Legrand DX³, permettant d’étendre les fonctions de signalisation, de commande ou de contrôle selon les besoins du tableau électrique.

Caractéristiques techniques du Legrand 411591

• Marque : Legrand.
• Gamme : DX³.
• Référence : 411591.
• EAN : 3245064115919.
• Type de produit : interrupteur différentiel.
• Classification : type F, HPI super immunisé.
• Nombre de pôles : 2.
• Courant nominal : 40 ampères.
• Sensibilité différentielle : 30 milliampères.
• Tension nominale : 230 volts.
• Type de tension : courant alternatif.
• Fréquence : 50 hertz.
• Résistance au court-circuit : 10 kiloampères.
• Tenue au courant de choc : 3 kiloampères.
• Tension nominale d’isolement : 250 volts.
• Tension de tenue aux chocs : 4 kilovolts.
• Protection sélective : non.
• Retard de courte durée : oui.
• Nombre de modules : 2.
• Montage : rail DIN.
• Profondeur d’installation : 44 millimètres.
• Largeur : 35,6 millimètres.
• Hauteur : 94,8 millimètres.
• Profondeur totale : 77,8 millimètres.
• Indice de protection : IP20.
• Résistance aux chocs : IK04.
• Degré de pollution : 2.
• Température de fonctionnement : entre -25 et 60 degrés Celsius.
• Température de stockage : entre -40 et 70 degrés Celsius.
• Section pour conducteur multibrins : entre 0,75 et 35 millimètres carrés.
• Section pour conducteur rigide : entre 0,75 et 50 millimètres carrés.
• Type de connexion : bornes à vis.
• Couleur : gris RAL 7035.
• Bouton de test : oui.
• Compatible avec des équipements auxiliaires : oui.

Différentiel super immunisé pour installations avec équipements électroniques

Le Legrand DX³ 411591 associe une sensibilité de 30 milliampères à une technologie type F HPI à immunité renforcée, ce qui en fait une solution particulièrement adaptée aux circuits comportant des équipements électroniques susceptibles de générer des perturbations ou des courants résiduels plus complexes que ceux présents dans des charges conventionnelles.

Son format 2 modules, son montage sur rail DIN, son intensité nominale de 40 ampères, son bouton de test et sa compatibilité avec les auxiliaires DX³ facilitent son intégration dans les tableaux électriques résidentiels et tertiaires nécessitant une protection différentielle avec une meilleure immunité contre les déclenchements indésirables.
