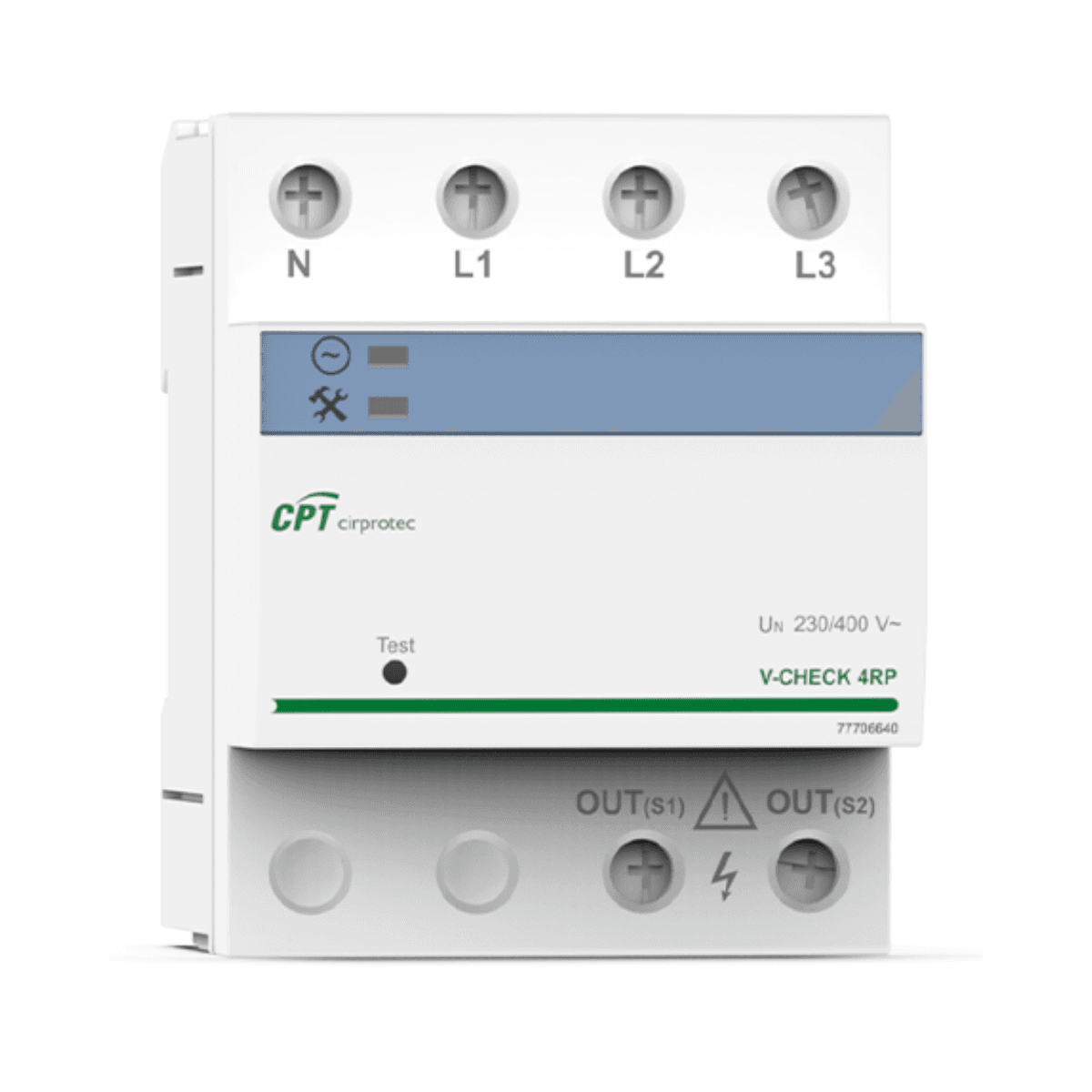

Parafoudre permanent V-CHECK 4RP 4P

Le Cirprotec V-CHECK 4RP, référence 77706640, est un protecteur contre les surtensions permanentes (POP) conçu pour les installations électriques triphasées 3P+N de 230/400 V. Sa fonction est de détecter les augmentations anormales et soutenues de tension, généralement associées à des problèmes tels qu’un mauvais câblage ou la rupture du neutre, et d’agir sur la bobine à émission ou à manque de tension d’un disjoncteur boîtier moulé (MCCB) afin de provoquer la coupure de l’installation.

Ce protecteur de surtensions permanentes Cirprotec est particulièrement indiqué pour les installations industrielles et tertiaires où il est nécessaire de protéger les équipements et récepteurs électriques contre des tensions maintenues au-dessus des valeurs admissibles. Il dispose d’une configuration tétrapolaire 3P+N, d’une tension nominale de 230 V entre phase et neutre et de 400 V entre phases, et n’occupe que 4 modules sur rail DIN.

Caractéristiques principales du Cirprotec V-CHECK 4RP

• Protection contre les surtensions permanentes (POP).
• Référence fabricant : 77706640.
• Modèle : V-CHECK 4RP.
• Configuration triphasée 4 pôles, 3P+N.
• Configuration interne 3+1.
• Tension nominale : 230/400 V AC.
• Tension nominale entre phases : 400 V AC.
• Tension nominale entre phase et neutre : 230 V AC.
• Fréquence du réseau : 50-60 Hz.
• Déclenchement sur bobine à émission ou à manque de tension.
• Bouton de test intégré pour vérifier le fonctionnement de la protection POP.
• Indication d’état par LED.
• Compatible avec les configurations de réseau TT et TN-S.
• Modes de protection L-N / N-PE.
• Montage sur rail DIN.
• Largeur équivalente à 4 modules DIN.
• Indice de protection IP20.

Protection contre les surtensions permanentes

Les surtensions permanentes sont des augmentations de tension qui peuvent se maintenir pendant une période prolongée et provoquer des dommages aux équipements électriques et électroniques. Parmi leurs causes habituelles figure la perte ou la rupture du neutre dans une installation triphasée, circonstance pouvant produire des tensions anormalement élevées sur les récepteurs connectés.

Le V-CHECK 4RP surveille la tension du réseau et, lorsque les valeurs de déclenchement définies sont atteintes, ordonne la coupure via la bobine associée au disjoncteur boîtier moulé. Il contribue ainsi à éviter que l’installation reste alimentée dans des conditions de surtension préjudiciables.

Temps de déclenchement en cas de surtension

La fiche technique de Cirprotec établit les valeurs limites de fonctionnement et de non-réponse suivantes pour différents niveaux de tension, conformément aux valeurs indiquées pour la protection contre les surtensions permanentes :

Tension Temps maximal de fonctionnement Temps maximal de non-réponse 255 V Pas de déclenchement - 275 V 15 s 3 s 300 V 5 s 1 s 350 V 0,75 s 0,25 s 400 V 0,20 s 0,07 s

Spécifications techniques

Caractéristique Valeur Marque Cirprotec Modèle V-CHECK 4RP Référence 77706640 Type de protection Surtensions permanentes (POP) Nombre de pôles 4 pôles, 3P+N Configuration interne 3+1 Tension nominale 230/400 V AC Tension L-L 400 V AC Tension L-N 230 V AC Fréquence 50-60 Hz Méthode de déclenchement Bobine à émission ou à manque de tension Bouton de test Oui Type d’indication LED Configuration du réseau TT, TN-S Modes de protection L-N / N-PE Nombre de modules DIN 4 Indice de protection IP20 Température de fonctionnement -5 à 40 °C Humidité de fonctionnement 5 à 95 % Section de conducteur rigide 6 à 35 mm² Section de conducteur flexible 6 à 25 mm² Dimensions 62 x 90 x 69 mm Poids net 0,205 kg EAN 8435297817772

Applications recommandées

Le V-CHECK 4RP de Cirprotec est particulièrement adapté aux tableaux électriques triphasés des installations industrielles et tertiaires présentant un risque de surtensions permanentes. Le fabricant prévoit des applications dans les bâtiments, l’industrie, les télécommunications et les stations de traitement des eaux.

Grâce à son montage sur rail DIN et à sa largeur de 4 modules, il peut être intégré de manière compacte dans les tableaux électriques. Le bouton de test facilite les vérifications du fonctionnement de la protection POP lors des opérations de mise en service et de maintenance.

Considérations pour l’installation

Le V-CHECK 4RP agit en association avec la bobine d’un disjoncteur boîtier moulé ; avant son installation, il convient donc de vérifier la compatibilité entre les deux dispositifs et de réaliser le montage conformément au schéma et aux instructions fournis par Cirprotec. Son indice de protection IP20 signifie qu’il est conçu pour être installé à l’intérieur d’un tableau électrique correctement protégé.

Important : ce modèle est destiné à la protection contre les surtensions permanentes. Lorsque l’installation nécessite également une protection contre les surtensions transitoires, il devra être complété par le dispositif de protection contre les surtensions transitoires approprié selon les caractéristiques et les exigences de l’installation.
