Parafoudre transitoire monophasé 1P+N 15kA

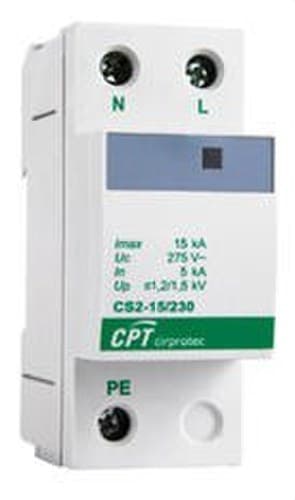

Le parafoudre transitoire Cirprotec CS2-15/230, référence 77705211, est un dispositif de Type 2 conçu pour protéger les installations électriques monophasées contre les pics de tension de courte durée. Il présente une configuration interne 1+1 à 2 pôles, est prévu pour les réseaux TT et TNS et protège les modes L-N et N-PE, offrant une solution compacte pour les tableaux électriques résidentiels, commerciaux et tertiaires.

Le CS2-15/230 dispose d’un courant maximal de décharge Imax de 15 kA et d’un courant nominal de décharge In de 5 kA, tous deux avec une onde 8/20 µs. Il fonctionne à une tension nominale de 230 V CA, admet une tension maximale de service continu Uc de 275 V et n’occupe que 2 modules sur rail DIN.

Protection contre les surtensions transitoires Type 2

Le Cirprotec 77705211 est classé comme parafoudre Type 2 selon EN 61643-11 et Classe II selon IEC 61643-11. Il est destiné à limiter les surtensions transitoires induites par les manœuvres du réseau électrique ou par les effets indirects des décharges atmosphériques.

Cirprotec recommande la gamme CS 15 comme second niveau de protection dans les tableaux où une protection Type 1 est déjà présente, ou comme premier niveau dans les commerces, habitations et autres installations non exposées directement aux impacts de foudre et sans système externe de protection contre la foudre.

Configuration 1+1 pour réseau monophasé

Bien que commercialement il puisse être décrit comme un parafoudre monophasé 1P+N, Cirprotec identifie techniquement cette référence avec une configuration interne 1+1 à 2 pôles.

Les modes de protection sont :

• L-N : protection entre phase et neutre.
• N-PE : protection entre neutre et conducteur de protection.

Cette architecture est spécialement conçue pour les installations monophasées en schémas TT et TNS compatibles.

Imax de 15 kA et In de 5 kA

Le CS2-15/230 fournit un courant maximal de décharge Imax de 15 kA et un courant nominal de décharge In de 5 kA, tous deux testés avec une forme d’onde 8/20 µs.

• Imax : 15 kA.
• In : 5 kA.
• Forme d’onde : 8/20 µs.

Ces valeurs définissent la capacité du parafoudre à conduire des impulsions transitoires dans les conditions établies par les normes applicables.

Niveau de protection Up

Cirprotec spécifie différents niveaux de protection selon le mode de connexion :

• Up entre L-N : ≤1,2 kV.
• Up entre N-PE : ≤1,5 kV.

Le niveau Up indique la tension résiduelle présente aux bornes du parafoudre pendant son fonctionnement dans les conditions d’essai normalisées.

Tension maximale de service continu de 275 V

Le parafoudre est conçu pour une tension nominale de 230 V CA à 50-60 Hz et admet une tension maximale de service continu Uc de 275 V aussi bien entre L-N qu’entre N-PE.

La sélection correcte de Uc permet au dispositif de rester opérationnel lors des variations normales du réseau sans compromettre sa fonction face aux surtensions transitoires.

Capacité de court-circuit de 10 kA

Le CS2-15/230 présente une capacité de court-circuit Isccr de 10 kA selon les conditions spécifiées par Cirprotec.

Le fabricant indique également un fusible amont maximal de 63 A type gG. La coordination avec les protections contre les surintensités doit être réalisée en fonction des caractéristiques réelles de l’installation.

Réponse rapide face aux impulsions

Les temps de réponse spécifiés sont :

• L-N : ≤25 ns.
• N-PE : ≤100 ns.

Cette action rapide permet de limiter les surtensions de très courte durée avant qu’elles ne se propagent vers les équipements connectés en aval.

Indicateur LED d’état

La référence 77705211 intègre une signalisation visuelle par LED pour faciliter la vérification de l’état du parafoudre lors des opérations d’inspection et de maintenance.

Cette version ne doit pas être confondue avec la référence 77705212, qui correspond au modèle équivalent avec indication à distance.

Format monobloc de 2 modules DIN

Le Cirprotec CS2-15/230 utilise une construction monobloc et occupe 2 modules sur rail DIN. Ses dimensions sont d’environ 36 mm de largeur, 90 mm de hauteur et 58 mm de profondeur.

Ce format compact facilite son intégration dans les tableaux électriques où l’espace disponible est limité.

Bornes pour conducteurs jusqu’à 35 mm²

Les bornes acceptent les sections suivantes :

• Conducteur rigide : 6 à 35 mm².
• Conducteur flexible : 6 à 25 mm².
• Couple de serrage : 4 Nm.

La section définitive des conducteurs doit être déterminée selon la conception de l’installation et les prescriptions réglementaires applicables.

Protection IP20 et boîtier autoextinguible

Le dispositif présente un degré de protection IP20 et est destiné au montage à l’intérieur de tableaux ou d’enveloppes appropriées.

Le boîtier isolant est fabriqué en polycarbonate renforcé de fibre de verre, PC+FV, de couleur grise RAL 7035, avec classification d’inflammabilité UL94 V-0.

Large plage de température

Cirprotec établit une plage de température de fonctionnement comprise entre -40 et +85 °C et une humidité relative admissible de 5 à 95 %.

Applications du Cirprotec CS2-15/230

• Tableaux électriques monophasés.
• Habitations et bâtiments résidentiels.
• Locaux commerciaux.
• Bureaux.
• Installations du secteur tertiaire.
• Installations industrielles compatibles.
• Protection des équipements électriques et électroniques.
• Réseaux TT et TNS.
• Second niveau de protection derrière un parafoudre Type 1.
• Premier niveau dans les installations non exposées directement à la foudre lorsque la configuration le permet.

Caractéristiques techniques du Cirprotec 77705211

• Marque : Cirprotec.
• Référence : 77705211.
• Modèle : CS2-15/230.
• Série : CS 15.
• Type : parafoudre contre les surtensions transitoires.
• Classification EN : Type 2.
• Classification IEC : Classe II.
• Configuration interne : 1+1.
• Nombre de pôles : 2.
• Application : réseau monophasé.
• Configurations de réseau : TT et TNS.
• Modes de protection : L-N / N-PE.
• Tension nominale Un : 230 V CA.
• Fréquence : 50-60 Hz.
• Uc L-N : 275 V CA.
• Uc N-PE : 275 V CA.
• Courant nominal de décharge In : 5 kA, onde 8/20 µs.
• Courant maximal de décharge Imax : 15 kA, onde 8/20 µs.
• Up L-N : ≤1,2 kV.
• Up N-PE : ≤1,5 kV.
• Capacité de court-circuit Isccr : 10 kA.
• Fusible amont maximal : 63 A gG.
• Temps de réponse L-N : ≤25 ns.
• Temps de réponse N-PE : ≤100 ns.
• Indication d’état : LED.
• Indication à distance : non sur cette référence.
• Format : monobloc.
• Nombre de modules : 2.
• Montage : rail DIN.
• Largeur : environ 36 mm.
• Hauteur : environ 90 mm.
• Profondeur : environ 58 mm.
• Poids net : 0,118 kg.
• Degré de protection : IP20.
• Matériau isolant : PC+FV.
• Couleur : gris RAL 7035.
• Inflammabilité : UL94 V-0.
• Conducteur rigide : 6-35 mm².
• Conducteur flexible : 6-25 mm².
• Couple de serrage : 4 Nm.
• Température de fonctionnement : -40 à +85 °C.
• Humidité relative : 5-95 %.
• Normes : IEC 61643-11 et EN 61643-11.

Protection Type 2 compacte pour réseaux monophasés

Le Cirprotec CS2-15/230 combine une configuration 1+1, Imax de 15 kA, In de 5 kA et des niveaux de protection allant jusqu’à ≤1,2 kV entre phase et neutre dans un format monobloc de seulement 2 modules DIN. Il est particulièrement indiqué pour protéger les tableaux électriques contre les surtensions transitoires dans les réseaux TT et TNS.

Son indicateur LED, sa capacité Isccr de 10 kA, sa large plage de température et ses bornes pour conducteurs jusqu’à 35 mm² facilitent son intégration dans les installations résidentielles, commerciales et professionnelles.

Important : ce dispositif protège exclusivement contre les surtensions transitoires. Il n’intègre pas de protection contre les surtensions permanentes et ne remplace pas les protections magnéto-thermiques ou différentielles nécessaires dans l’installation.
