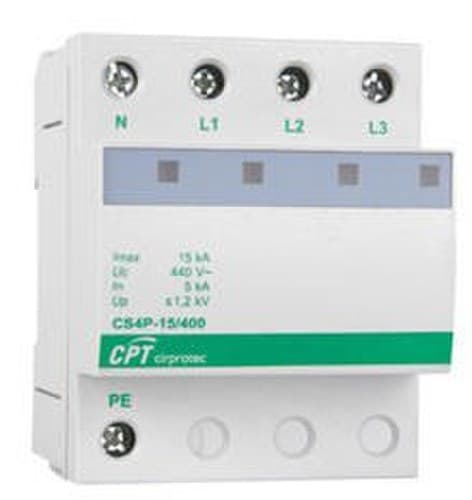

Parafoudre Type 2 4P 15kA

Le Cirprotec CS4P-15/400, référence 77705428, est un parafoudre transitoire de Type 2 conçu pour protéger les installations électriques triphasées 230/400 V contre les pics de tension induits par les décharges atmosphériques ou les manœuvres sur le réseau. Il dispose de 4 pôles, d’une configuration interne 4+0 et d’un courant de décharge maximal Imax de 15 kA, offrant une solution compacte pour une installation dans les tableaux électriques sur rail DIN.

Ce dispositif de protection contre les surtensions (DPS) appartient à la gamme CS de Cirprotec et présente un design monobloc de 4 modules DIN. Il est particulièrement adapté aux réseaux TNS et assure une protection en modes L-PE et N-PE. Son indicateur LED permet de vérifier visuellement l’état du parafoudre lors des opérations d’inspection et de maintenance.

Caractéristiques principales du Cirprotec CS4P-15/400

• Parafoudre transitoire.
• Référence Cirprotec : 77705428.
• Modèle : CS4P-15/400.
• Classification selon EN 61643-11 : Type 2.
• Classification selon IEC 61643-11 : Classe II.
• Configuration interne : 4+0.
• Nombre de pôles : 4.
• Tension nominale : 230/400 V AC.
• Fréquence nominale : 50-60 Hz.
• Courant de décharge maximal Imax : 15 kA.
• Courant nominal de décharge In : 5 kA.
• Niveau de protection Up : ≤1,2 kV.
• Tension maximale de service continu Uc : 275 V AC.
• Format monobloc.
• Installation sur rail DIN.
• Largeur de 4 modules DIN.
• Indication d’état par LED.
• Modes de protection L-PE / N-PE.
• Configuration de réseau TNS.
• Indice de protection IP20.

Protection Type 2 contre les surtensions transitoires

Le CS4P-15/400 est classé comme DPS Type 2 / Classe II et est destiné à limiter les surtensions transitoires pouvant apparaître dans l’installation électrique à la suite de décharges atmosphériques indirectes, de phénomènes induits ou de manœuvres de commutation sur le réseau.

Sa fonction est de dériver vers la terre l’énergie associée à ces impulsions et de limiter la tension résiduelle atteignant les équipements installés en aval. Il contribue ainsi à protéger les récepteurs électriques et électroniques sensibles et à réduire les pannes liées aux pics de tension.

Capacité de décharge

Le parafoudre offre un courant de décharge maximal Imax de 15 kA avec onde 8/20 µs et un courant nominal de décharge In de 5 kA. Son niveau de protection en tension Up est égal ou inférieur à 1,2 kV, permettant de limiter la surtension pouvant atteindre les équipements connectés.

Paramètre électrique Valeur Classification EN Type 2 Classification IEC Classe II Tension nominale Un 230/400 V AC Fréquence 50-60 Hz Tension maximale de service continu Uc 275 V AC Courant nominal de décharge In (8/20 µs) 5 kA Courant maximal de décharge Imax (8/20 µs) 15 kA Niveau de protection en tension Up ≤1,2 kV Capacité de court-circuit Isccr 10 kA Fusible amont maximal 63 A gG Temps de réponse ≤25 ns

Configuration 4 pôles

Le Cirprotec 77705428 dispose d’une configuration interne 4+0 et de 4 pôles. Il est conçu pour les réseaux TNS et fonctionne selon les modes de protection L-PE et N-PE, offrant une protection des phases et du neutre par rapport au conducteur de protection.

Sa tension nominale de 230/400 V AC le rend adapté aux tableaux électriques triphasés courants dans les installations commerciales, tertiaires et industrielles nécessitant une protection Type 2 contre les surtensions transitoires.

Format monobloc pour rail DIN

Le CS4P-15/400 présente une construction monobloc et occupe 4 modules sur rail DIN. Ce design permet une intégration compacte dans les tableaux électriques de distribution et centralise la protection des quatre lignes dans un seul dispositif.

Contrairement aux parafoudres à cartouches débrochables, ce modèle utilise un corps monobloc. L’état du dispositif peut être vérifié grâce à son système d’indication LED, facilitant les inspections périodiques de l’installation.

Caractéristiques mécaniques et environnementales

Caractéristique Valeur Format Monobloc Nombre de pôles 4 Configuration interne 4+0 Nombre de modules DIN 4 Configuration de réseau TNS Modes de protection L-PE / N-PE Type d’indication LED Indice de protection IP20 Matériau isolant PC + fibre de verre Couleur du boîtier Gris RAL 7035 Classe d’inflammabilité UL94 V-0 Section de conducteur rigide 6 à 35 mm² Section de conducteur flexible 6 à 25 mm² Couple de serrage 4 Nm Température de fonctionnement -40 à 85 °C Humidité de fonctionnement 5 à 95 %

Installation et applications

Le parafoudre Cirprotec CS4P-15/400 est destiné aux tableaux électriques de distribution où une protection Type 2 contre les surtensions transitoires est nécessaire. Il peut être utilisé dans des installations résidentielles, commerciales, tertiaires ou industrielles présentant des caractéristiques électriques compatibles avec le dispositif.

Grâce à son montage sur rail DIN, à ses quatre modules de largeur et à sa configuration à quatre pôles, il permet d’intégrer facilement la protection contre les surtensions dans le tableau électrique. Pour garantir le bon fonctionnement du système, il convient de respecter les sections de conducteur, les protections amont, les schémas de raccordement et les autres exigences définies par Cirprotec.

Norme

Le Cirprotec CS4P-15/400 est développé conformément aux normes IEC 61643-11 et EN 61643-11 applicables aux dispositifs de protection contre les surtensions raccordés aux réseaux électriques basse tension.

Avec un courant de décharge maximal de 15 kA, un niveau de protection Up ≤1,2 kV, quatre pôles et un format monobloc de 4 modules, le Cirprotec 77705428 constitue une solution compacte pour protéger les installations triphasées contre les surtensions transitoires et aider à préserver les équipements électriques et électroniques connectés.
