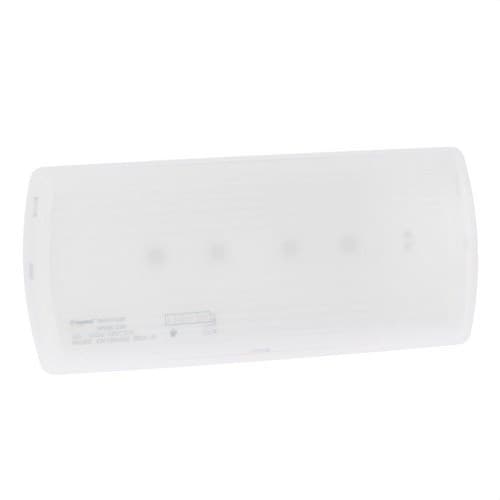

Lumière d'urgence URA21PLUS 200 lumens 1H

La lumière de secours Legrand URA21 LED PLUS 661606PL est un luminaire autonome pour l’éclairage de sécurité qui fournit un flux lumineux de 200 lumens et une autonomie de 1 heure en cas de coupure de l’alimentation électrique. Elle peut être configurée en fonctionnement permanent ou non permanent selon le câblage réalisé, s’adaptant à différents besoins d’éclairage et de signalisation des voies d’évacuation.

Conçue pour les installations intérieures, elle associe technologie LED, batterie rechargeable intégrée, diffuseur opalin et format compact de seulement 41 millimètres de profondeur. Elle peut être installée directement en surface ou encastrée dans un faux plafond à l’aide du cadre compatible Legrand.

Lumière de secours Legrand URA21 LED PLUS de 200 lumens

La référence 661606PL appartient à la gamme URA21 LED PLUS de Legrand et est conçue pour maintenir un niveau d’éclairage de secours en cas de défaillance de l’alimentation secteur.

En mode secours, elle offre un flux de 200 lumens pendant 1 heure, fournissant un éclairage temporaire pour faciliter l’orientation et l’évacuation des occupants du bâtiment.

Son application est particulièrement orientée vers les cheminements d’évacuation, couloirs, escaliers, sorties, zones communes et autres espaces intérieurs où il est nécessaire de disposer d’un éclairage autonome de secours.

Fonctionnement permanent ou non permanent

La Legrand 661606PL peut être configurée comme luminaire permanent ou non permanent en fonction du câblage de l’installation.

• Mode permanent : la source lumineuse reste allumée tant qu’il y a alimentation électrique et continue à fournir de l’éclairage via la batterie en cas de coupure du réseau.
• Mode non permanent : la source de secours reste éteinte en fonctionnement normal et s’active automatiquement lorsque l’alimentation électrique disparaît.

Cette double possibilité de fonctionnement apporte de la flexibilité pour adapter le luminaire à différents projets d’éclairage de secours.

Autonomie de 1 heure avec batterie au nickel-cadmium

Le luminaire intègre une batterie rechargeable au nickel-cadmium composée de 3 éléments, avec une tension de 3,6 volts et une capacité de 1,5 ampère-heure.

En cas de perte de l’alimentation électrique, la batterie fournit l’énergie aux LED afin de maintenir un flux lumineux de 200 lumens pendant une autonomie nominale de 1 heure.

Le système dispose également d’une protection électronique pour gérer le fonctionnement du luminaire et de la batterie.

4 LED haute puissance

La URA21 LED PLUS 661606PL intègre 4 sources lumineuses LED de 1 watt et un diffuseur opalin conçu pour favoriser une répartition uniforme de l’éclairage.

L’utilisation de la technologie LED permet de disposer d’une source lumineuse compacte, adaptée aux applications de secours nécessitant une réponse immédiate lorsque l’alimentation principale disparaît.

Protection IP42 et IK07

Le luminaire bénéficie d’un indice de protection IP42, adapté à une utilisation en installations intérieures dans les conditions prévues par le fabricant.

Il présente également une résistance mécanique IK07 aux chocs, offrant une protection supplémentaire pour le boîtier et les composants internes.

Legrand classe ce modèle comme équipement de classe II de protection électrique.

Installation en surface ou encastrée

La Legrand 661606PL peut être installée directement en surface sur mur ou plafond. Pour les installations encastrées dans un faux plafond, elle peut être associée au cadre d’encastrement Legrand référence 661720PL.

Ce système permet d’adapter la finition du luminaire au type d’installation et aux besoins esthétiques du projet.

Format compact de 210 par 110 millimètres

Le luminaire présente des dimensions approximatives de 210 millimètres de longueur, 110 millimètres de largeur et 41 millimètres de profondeur, facilitant son intégration dans différents espaces.

Son boîtier est fabriqué en plastique de couleur blanche et dispose d’un capot opalin servant de diffuseur de lumière.

Alimentation en 230 volts

Le luminaire fonctionne avec une alimentation nominale de 230 volts en courant alternatif, avec une plage de fonctionnement approximative comprise entre 207 et 253 volts et une fréquence de 50 ou 60 hertz.

La puissance maximale du système est d’environ 4 watts, selon les données techniques disponibles pour cette référence.

Bornes automatiques pour faciliter le câblage

La URA21 LED PLUS intègre des bornes automatiques pouvant accueillir jusqu’à 2 conducteurs de 2,5 millimètres carrés, aussi bien pour l’alimentation que pour les connexions destinées à la télécommande.

La conception permet un câblage traversant et facilite le raccordement lors de l’installation, réduisant le temps nécessaire au montage du luminaire.

Quatre entrées pour le câblage

Le boîtier dispose de 4 entrées de câble : une entrée rectangulaire ouverte à l’arrière et trois entrées défonçables situées sur les côtés et en partie supérieure.

Les entrées préparées permettent le passage de tube rigide ou de conduits jusqu’à environ 20 millimètres de diamètre, facilitant l’adaptation à différents types d’installation électrique.

Indicateur de charge et télécommande

Le luminaire intègre un indicateur LED vert permettant de vérifier visuellement l’état d’alimentation et de charge de l’appareil.

Il dispose également d’une connexion pour la mise au repos par télécommande, permettant de gérer l’état du luminaire via les dispositifs compatibles prévus par Legrand.

Conçue pour les installations intérieures

La configuration standard IP42 est destinée principalement aux installations intérieures. Lorsqu’une protection supérieure est requise pour certaines localisations, Legrand propose la boîte étanche référence 661616, permettant d’atteindre un indice de protection IP65 avec le luminaire compatible.

Certification pour l’éclairage de secours

La Legrand URA21 LED PLUS 661606PL bénéficie de la certification AENOR et est conçue conformément aux exigences applicables aux luminaires d’éclairage de secours.

La documentation de certification confirme son flux lumineux de 200 lumens, son autonomie de 1 heure, son alimentation en 230 volts, sa batterie au nickel-cadmium, sa protection IP42, sa résistance IK07 et sa classification électrique de classe II.

Caractéristiques techniques de la Legrand 661606PL

• Marque : Legrand.
• Gamme : URA21 LED PLUS.
• Référence : 661606PL.
• EAN : 3414972000239.
• Type de produit : luminaire autonome de secours.
• Application : éclairage et identification des voies d’évacuation.
• Flux lumineux en secours : 200 lumens.
• Autonomie : 1 heure.
• Fonctionnement : permanent ou non permanent selon le câblage.
• Source lumineuse : LED.
• Nombre de sources lumineuses : 4.
• Puissance des LED : 4 sources de 1 watt.
• Puissance maximale du système : environ 4 watts.
• Alimentation nominale : 230 volts en courant alternatif.
• Plage d’alimentation : environ de 207 à 253 volts.
• Fréquence : 50 ou 60 hertz.
• Type de batterie : nickel-cadmium.
• Tension de la batterie : 3,6 volts.
• Capacité de la batterie : 1,5 ampère-heure.
• Nombre d’éléments de batterie : 3.
• Indice de protection : IP42.
• Résistance aux chocs : IK07.
• Classe de protection électrique : classe II.
• Matériau du boîtier : plastique.
• Couleur : blanc.
• Diffuseur : plastique opalin.
• Longueur : 210 millimètres.
• Largeur : 110 millimètres.
• Profondeur : 41 millimètres.
• Installation : en surface ou encastrée via accessoire.
• Cadre d’encastrement compatible : Legrand 661720PL.
• Boîte étanche compatible : Legrand 661616.
• Connexion : bornes automatiques.
• Capacité des bornes : jusqu’à 2 conducteurs de 2,5 millimètres carrés.
• Indicateur de charge : LED verte.
• Mise au repos par télécommande : oui.
• Utilisation recommandée : intérieur.

Éclairage de secours compact et polyvalent

La Legrand URA21 LED PLUS 661606PL combine un flux de secours de 200 lumens, une autonomie de 1 heure et un fonctionnement permanent ou non permanent dans un luminaire compact conçu pour les installations intérieures.

Sa batterie intégrée, sa technologie LED, sa protection IP42 et IK07, ses bornes automatiques et sa possibilité de montage en surface ou encastré facilitent son utilisation dans les cheminements d’évacuation, les zones communes et autres espaces où il est nécessaire de disposer d’un éclairage de sécurité en cas de coupure de l’alimentation électrique.
