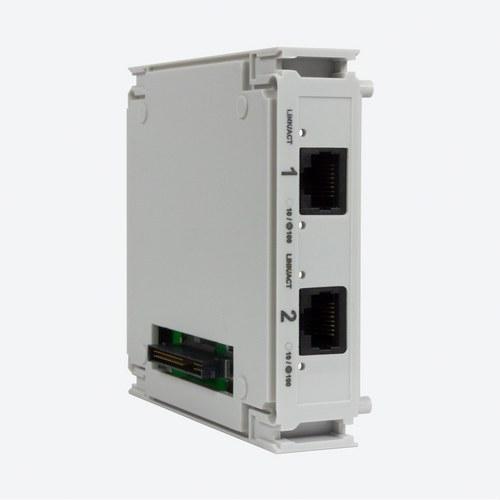

Module d’extension Circutor M-CVM-AB-Modbus-TCP (commutateur)

Le Circutor M-CVM-AB-Modbus-TCP, référence M56E0A, est un module d’extension conçu pour doter les systèmes de mesure et de contrôle d’une interface de communication Modbus TCP via une connexion Ethernet. Cet appareil permet une communication directe avec les systèmes SCADA, ainsi que la connexion en cascade de plusieurs équipements grâce à sa fonction de switch Ethernet intégré, réduisant ainsi l’utilisation de câblage étendu depuis les switches ou routeurs centraux.

Ce module constitue une solution pratique et fiable pour les infrastructures d’automatisation industrielle, la surveillance énergétique et les applications de contrôle, permettant une intégration aisée des équipements distribués grâce à sa connectivité flexible. Son installation sur panneau et son design compact de 90 × 90 × 90 mm facilitent son intégration dans les armoires électriques ou les panneaux techniques.

Applications recommandées

• Intégration d’appareils de mesure dans les réseaux Modbus TCP/IP
• Supervision énergétique via des systèmes SCADA
• Interconnexion d’appareils en cascade sans switch central
• Automatisation des processus industriels avec contrôle distribué

Caractéristiques techniques

• Protocole de communication : Modbus/TCP (sur Ethernet)
• Consommation électrique : 2 W
• Type d’alimentation : en courant continu
• Interface physique : Ethernet avec fonction switch intégrée
• Montage : sur panneau
• Indice de protection : IP30

Caractéristiques mécaniques

• Matériau de l’enveloppe : Plastique V0 auto-extinguible
• Dimensions : 90 × 90 × 90 mm
• Poids net : 0,12 kg
• Altitude maximale de fonctionnement : 2000 m

Conditions environnementales

• Température de fonctionnement : de -10 °C à +50 °C
• Température de stockage : de -20 °C à +80 °C
• Humidité relative : de 5 % à 95 % (sans condensation)

Normes et certifications

• Normes : IEC 61010, UNE-EN 61000-6-2, UNE-EN 61000-6-4, IEC 664, UNE-EN 55022
• Certifications : UL/CSA 61010-1 (3e édition)

Le module Circutor M-CVM-AB-Modbus-TCP est une solution efficace et compacte pour l’intégration dans les réseaux industriels, offrant une connectivité avancée et une simplification du câblage dans les installations de supervision énergétique ou de contrôle automatisé. Grâce à son design robuste, sa faible consommation et sa compatibilité avec les normes internationales, il est idéal pour les environnements techniques et professionnels nécessitant une communication fiable et stable.
