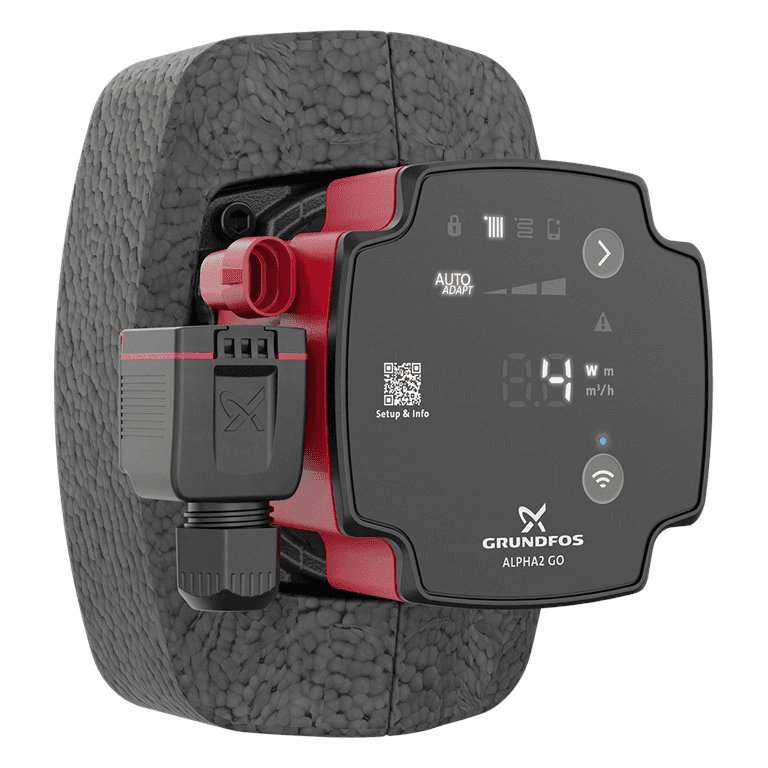

Pompe de circulation Grundfos ALPHA2 GO 25-60 130

La pompe circulatrice Grundfos ALPHA2 GO 25-60 130, référence 93074218, est une circulatrice électronique à haut rendement conçue pour la circulation de l’eau dans les installations de chauffage et de climatisation. Elle offre une hauteur manométrique maximale de 6 mètres, un débit nominal de 1,9 m³/h, une puissance électrique modulante de seulement 3 à 37 W, des raccords filetés G 1½" et une longueur d’installation compacte de 130 mm.

L’ALPHA2 GO associe une régulation hydraulique avancée à une connectivité directe via Bluetooth et l’application Grundfos GO. Elle intègre AUTOADAPT, pression proportionnelle, pression constante, débit constant, courbe constante et entrée PWM, ainsi que des fonctions destinées à simplifier la mise en service, l’équilibrage hydraulique, le diagnostic et le remplacement des circulateurs existants.

Pompe circulatrice avec hauteur manométrique maximale de 6 mètres

La Grundfos ALPHA2 GO 25-60 130 atteint une hauteur manométrique maximale de 6 m. Son point nominal se situe à un débit de 1,9 m³/h et une hauteur de 3,26 m.

Le point de fonctionnement réel dépendra des pertes de charge du circuit, du débit requis et du mode de régulation sélectionné.

Grâce à son moteur à commutation électronique et à son convertisseur de fréquence intégré, la pompe peut modifier automatiquement son régime de fonctionnement et éviter de travailler en permanence à pleine puissance lorsque l’installation n’en a pas besoin.

AUTOADAPT pour ajuster automatiquement le fonctionnement

L’ALPHA2 GO intègre la fonction AUTOADAPT, développée par Grundfos pour optimiser automatiquement le point de consigne du circulateur en fonction des besoins réels du système.

AUTOADAPT est disponible en pression proportionnelle comme en pression constante. Ainsi, elle peut être utilisée dans des systèmes à radiateurs et de chauffage par le sol sans devoir sélectionner manuellement un unique point de fonctionnement fixe.

La fonction analyse la demande du circuit et adapte progressivement le fonctionnement afin de fournir le débit et la pression nécessaires.

Différents modes de régulation

La Grundfos ALPHA2 GO permet d’adapter le comportement hydraulique à différents types d’installations grâce à plusieurs modes de contrôle :

• Pression proportionnelle : modifie la pression différentielle en fonction du débit demandé, particulièrement utile dans les systèmes à radiateurs avec vannes thermostatiques.
• Pression constante : maintient une pression différentielle stable même si le débit varie, une configuration particulièrement adaptée aux circuits de chauffage par le sol.
• Débit constant : régule la pompe pour maintenir le débit défini.
• Courbe constante : permet de fonctionner selon une courbe fixe sélectionnée.
• AUTOADAPT : optimise automatiquement le point de consigne.
• Commande PWM : permet à un contrôleur externe compatible de moduler le fonctionnement du circulateur.

Connectivité Bluetooth avec Grundfos GO

L’ALPHA2 GO intègre le Bluetooth pour établir une connexion directe avec l’application Grundfos GO depuis un appareil mobile compatible.

Cette communication permet à l’installateur d’accéder à des fonctions avancées sans nécessiter d’interfaces de communication supplémentaires.

Via Grundfos GO, il est possible d’effectuer des tâches telles que :

• Configuration guidée.
• Sélection du mode de régulation.
• Calcul du point de consigne.
• Configuration d’AUTOADAPT.
• Équilibrage hydraulique.
• Consultation des données de fonctionnement.
• Visualisation des tendances.
• Consultation du journal des événements.
• Diagnostic des avertissements et alarmes.
• Mise à jour du logiciel de la pompe.
• Assistance au remplacement des circulateurs existants.

Configuration guidée pour les nouvelles installations

L’application Grundfos GO intègre une fonction de configuration guidée spécifique à l’ALPHA2 GO.

Lors de la mise en service, l’application demande des informations sur l’installation et aide à identifier le mode de contrôle et le point de consigne appropriés.

Lorsque AUTOADAPT est adapté, l’application peut recommander ce mode afin que la pompe optimise automatiquement son fonctionnement. Lorsqu’une configuration différente est nécessaire, Grundfos GO aide à calculer le point de consigne requis.

Adaptée aux radiateurs et au chauffage par le sol

Les différents modes de régulation permettent d’utiliser l’ALPHA2 GO 25-60 130 dans de nombreuses installations de chauffage et de climatisation.

Parmi ses applications courantes, on trouve :

• Installations de chauffage par radiateurs.
• Chauffage par le sol.
• Circuits fermés de chauffage.
• Systèmes de climatisation hydraulique.
• Circuits associés aux chaudières.
• Systèmes compatibles avec les pompes à chaleur.
• Remplacement de circulateurs indépendants.
• Remplacement de certaines pompes intégrées UPM3 et UPM4 compatibles.

Spécialement conçue pour le remplacement de circulateurs

Grundfos a développé la gamme ALPHA GO avec une attention particulière au remplacement des pompes circulatrices existantes.

La fonction de remplacement intégrée dans Grundfos GO permet de rechercher une ancienne pompe et de vérifier quel modèle ALPHA GO convient pour la remplacer.

Dans le cas de l’ALPHA2 GO, la connexion directe avec l’application permet de configurer le nouveau circulateur pour reproduire certaines courbes de fonctionnement de pompes compatibles, une fonction particulièrement utile lors du remplacement de circulateurs intégrés.

Remplacement des pompes UPM3 et UPM4

Grundfos indique spécifiquement que l’ALPHA2 GO est conçue pour faciliter le remplacement de différentes pompes intégrées UPM3 et UPM4, en plus des circulateurs indépendants.

L’application aide à identifier la référence remplacée et à transférer vers la nouvelle pompe une configuration de fonctionnement adaptée.

Détection et évacuation de l’air

L’ALPHA2 GO dispose d’une fonction de détection d’air pouvant être activée via Grundfos GO.

Lorsque la pompe détecte de l’air autour de la roue, elle peut fonctionner temporairement par impulsions afin de l’aider à le déplacer vers le dispositif de purge le plus proche de l’installation.

Cette fonction facilite la mise en service et le diagnostic, sans remplacer une purge générale correcte du circuit.

Protection contre le fonctionnement à sec

Le circulateur intègre une protection contre la marche à sec.

Si la pompe détecte qu’elle fonctionne sans la quantité de liquide nécessaire, l’équipement peut s’arrêter et générer une alarme afin d’éviter de continuer à fonctionner dans des conditions inadaptées.

Sur l’ALPHA2 GO, ce type d’événement peut être enregistré et consulté via Grundfos GO pour faciliter le diagnostic.

Démarrage robuste face aux blocages

La fonction Robust Startup est conçue pour aider la pompe à démarrer même lorsque le rotor rencontre une résistance due à des saletés, de la magnétite ou des dépôts.

En cas de blocage, le moteur effectue des tentatives de démarrage répétées en utilisant un couple élevé pour essayer de rétablir le mouvement.

Cette caractéristique est particulièrement utile après de longues périodes d’inactivité d’une installation de chauffage.

Axe et paliers en céramique

L’ALPHA2 GO utilise un axe et des paliers en céramique, développés pour offrir une usure réduite pendant le fonctionnement.

Cette construction contribue à maintenir des jeux internes stables et aide à limiter l’apparition de bruit mécanique lié à l’usure.

Équilibrage hydraulique via Grundfos GO

La connexion avec Grundfos GO permet d’effectuer des opérations d’équilibrage hydraulique de l’installation.

Un système correctement équilibré répartit le débit nécessaire entre les différents émetteurs et circuits, évitant les zones avec excès ou manque de circulation.

Cette fonction est particulièrement utile dans les installations comportant plusieurs radiateurs ou plusieurs circuits de chauffage par le sol.

Journal des événements et données de tendance

Grundfos GO permet de consulter des informations historiques liées au fonctionnement de l’ALPHA2 GO.

Parmi les paramètres pouvant être analysés figurent des tendances de :

• Débit.
• Hauteur ou pression fournie.
• Consommation énergétique.
• Température estimée du fluide.
• Durée des cycles de fonctionnement.

L’application conserve également un journal des événements qui facilite l’identification des avertissements, alarmes et éventuels problèmes de fonctionnement.

Entrée PWM pour commande externe

L’ALPHA2 GO intègre une entrée PWM permettant de contrôler avec précision la vitesse de la pompe depuis un contrôleur externe compatible.

Cette possibilité facilite son intégration dans des systèmes où le générateur thermique lui-même, comme une chaudière ou une pompe à chaleur compatible, doit gérer directement le circulateur.

Haute efficacité énergétique avec EEI 0,18

La référence 93074218 présente un indice d’efficacité énergétique EEI de 0,18.

La puissance électrique absorbée est régulée entre seulement :

• Puissance minimale P1 : 3 W.
• Puissance maximale P1 : 37 W.

Cette modulation permet d’adapter la consommation aux besoins du circuit et représente une différence importante par rapport aux anciennes circulateurs à vitesse fixe.

Alimentation monophasée 220-240 V

La Grundfos ALPHA2 GO 25-60 130 fonctionne avec une alimentation électrique monophasée de 220-240 V et 50/60 Hz.

La consommation de courant se situe entre :

• Courant minimal : 0,04 A.
• Courant maximal : 0,40 A.

La pompe intègre une protection thermique électronique et dispose d’une classe d’isolation F.

Connecteur électrique à installation rapide

Grundfos équipe l’ALPHA2 GO d’un connecteur d’installation conçu pour réaliser le raccordement électrique sans outils.

Ce système facilite aussi bien le montage dans les installations neuves que le remplacement d’un circulateur existant.

Longueur d’installation compacte de 130 mm

La désignation 130 du modèle correspond à une distance entre raccords de 130 mm.

Ce format est particulièrement utile dans les installations où l’espace disponible est réduit ou lorsqu’il faut remplacer une pompe existante avec la même longueur constructive.

Avant d’effectuer un remplacement, il convient de vérifier à la fois la longueur de 130 mm et le diamètre des raccords hydrauliques.

Raccords hydrauliques G 1½"

La référence 93074218 intègre des raccords filetés G 1½" selon ISO 228-1.

La pression nominale des raccords est de PN 10.

La combinaison du raccord G 1½" et de la longueur de 130 mm distingue cette version des autres ALPHA2 GO 25-60 qui utilisent une distance d’installation de 180 mm.

Pression maximale de service de 10 bar

La pompe admet une pression maximale de fonctionnement de 10 bar.

Le circuit hydraulique et ses éléments de sécurité doivent être dimensionnés pour maintenir la pression dans les limites admises par le circulateur et par les autres composants de l’installation.

Température du liquide de 2 à 110 °C

Grundfos spécifie pour la référence 93074218 une plage de température du liquide pompé de 2 à 110 °C.

La température ambiante admissible pendant le fonctionnement se situe entre 0 et 55 °C.

Cette large plage permet de l’utiliser dans différents circuits fermés de chauffage et de climatisation, à condition que le fluide et les autres composants soient compatibles.

Corps de pompe en fonte

Le corps hydraulique est fabriqué en fonte EN-GJL-150.

La roue utilise un matériau composite renforcé composé de PES avec 30 % de fibre de verre et PESU-GF20%.

Cette version est principalement destinée aux circuits fermés de chauffage et de climatisation.

Protection IP44

La Grundfos ALPHA2 GO 25-60 130 dispose d’un indice de protection IP44.

L’installation doit respecter les positions de montage, les conditions ambiantes et les exigences électriques définies par le fabricant.

Caractéristiques techniques de la Grundfos 93074218

• Marque : Grundfos.
• Gamme : ALPHA2 GO.
• Modèle : ALPHA2 GO 25-60 130.
• Référence : 93074218.
• Type : pompe circulatrice électronique à haut rendement.
• Application : chauffage et climatisation.
• Fluide indiqué sur la fiche : eau.
• Débit nominal : 1,9 m³/h.
• Hauteur nominale : 3,26 m.
• Hauteur maximale : 6 m.
• Longueur d’installation : 130 mm.
• Type de raccord : fileté G.
• Taille de raccord : G 1½".
• Norme de raccord : ISO 228-1.
• Pression nominale : PN 10.
• Pression maximale de fonctionnement : 10 bar.
• Température du liquide : 2-110 °C.
• Température ambiante : 0-55 °C.
• Alimentation : 1 x 220-240 V.
• Fréquence : 50/60 Hz.
• Puissance minimale absorbée : 3 W.
• Puissance maximale absorbée : 37 W.
• Courant minimal : 0,04 A.
• Courant maximal : 0,40 A.
• Indice d’efficacité énergétique EEI : 0,18.
• Convertisseur de fréquence : intégré.
• Protection thermique : électronique.
• Indice de protection : IP44.
• Classe d’isolation : F.
• Matériau du corps : fonte EN-GJL-150.
• Matériau de la roue : composite PES 30 % GF + PESU-GF20%.
• Pression proportionnelle : oui.
• Pression constante : oui.
• Débit constant : oui.
• Courbe constante : oui.
• AUTOADAPT : oui.
• Entrée PWM : oui.
• Bluetooth : intégré.
• Compatible avec Grundfos GO : oui.
• Configuration guidée : oui.
• Détection et évacuation de l’air : oui.
• Protection contre la marche à sec : oui.
• Démarrage robuste : oui.
• Équilibrage hydraulique : oui, via Grundfos GO.
• Journal des événements et tendances : oui.
• Orientation de la tête : 9H.
• Homologations : CE et VDE.
• Poids net : 1,76 kg.
• Poids brut : 1,98 kg.
• EAN : 5715467404456.

Circulateur compact et intelligent pour le chauffage

La Grundfos ALPHA2 GO 25-60 130 combine une hauteur manométrique maximale de 6 mètres et des raccords G 1½" avec une longueur compacte de seulement 130 mm, facilitant son intégration dans les installations où l’espace disponible est limité.

Sa consommation de 3 à 37 W, son indice EEI de 0,18, AUTOADAPT et ses différents modes de régulation permettent d’adapter le fonctionnement aux systèmes à radiateurs, au chauffage par le sol et à d’autres circuits fermés de chauffage et de climatisation.

La connexion directe avec Grundfos GO ajoute une configuration guidée, l’équilibrage hydraulique, la détection d’air, le diagnostic, l’historique et des outils spécifiques pour le remplacement des circulateurs, en faisant une solution particulièrement complète pour les installations neuves et les modernisations.
