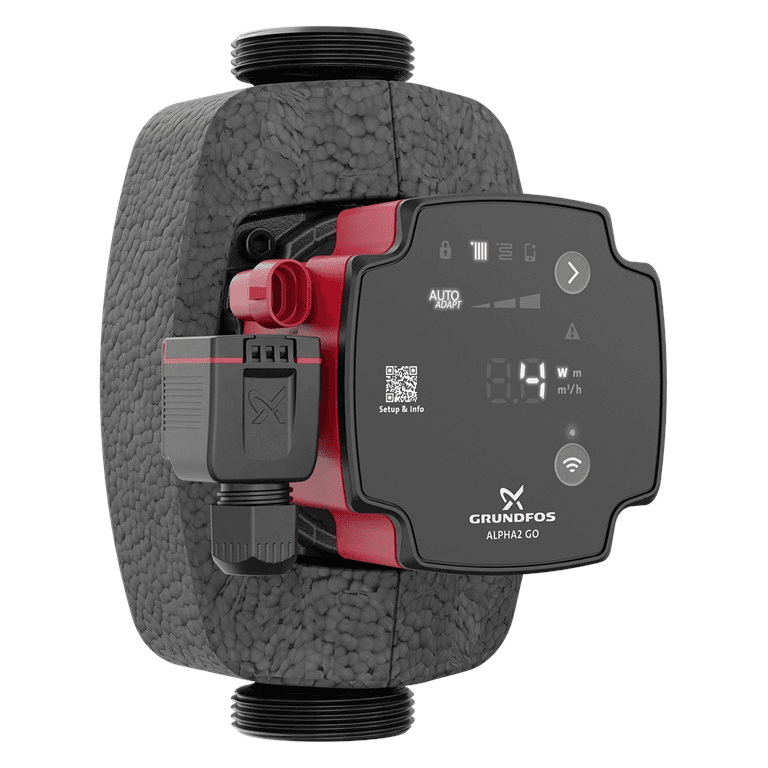

Pompe de circulation Grundfos ALPHA2 GO 25-60 180

La pompe circulatrice Grundfos ALPHA2 GO 25-60 180, référence 93074216, est une circulatrice électronique à haut rendement conçue pour déplacer l’eau dans les systèmes de chauffage et de climatisation. Elle offre une hauteur manométrique maximale de 6 mètres, un débit nominal de 1,9 m³/h, une consommation électrique modulante de seulement 3 à 37 W, des raccordements G 1½" et une longueur d’installation de 180 mm.

L’ALPHA2 GO associe une régulation hydraulique avancée à une connectivité directe via Grundfos GO, permettant de configurer la pompe, d’utiliser AUTOADAPT, de réaliser l’équilibrage hydraulique, de consulter les données historiques, de diagnostiquer les incidents et de faciliter le remplacement des circulateurs existants. Elle est particulièrement indiquée pour les systèmes avec radiateurs, plancher chauffant et autres circuits fermés de chauffage et de climatisation.

Pompe circulatrice avec hauteur maximale de 6 mètres

La Grundfos ALPHA2 GO 25-60 180 fournit une hauteur maximale de 6 m. Pour la référence 93074216, Grundfos établit un point nominal de 1,9 m³/h de débit et 3,26 m de hauteur.

Le point de fonctionnement réel dépendra des pertes de charge de l’installation, du débit requis et du mode de régulation sélectionné.

Grâce au moteur à commutation électronique et au variateur de fréquence intégré, la pompe peut adapter son fonctionnement au lieu de maintenir une vitesse fixe indépendamment de la demande du circuit.

Contrôle intelligent AUTOADAPT

L’ALPHA2 GO intègre la technologie AUTOADAPT, qui permet à la pompe d’optimiser automatiquement le point de consigne en fonction des besoins de l’installation.

AUTOADAPT est disponible avec une régulation de pression proportionnelle et de pression constante et réduit la nécessité de sélectionner manuellement un point de fonctionnement précis.

Grundfos prévoit son utilisation aussi bien dans les systèmes de radiateurs que dans les installations de chauffage par le sol.

Différents modes de régulation

La pompe permet de sélectionner différentes stratégies de contrôle afin de s’adapter au comportement hydraulique de chaque système :

• Pression proportionnelle : adapte la pression différentielle en fonction du débit demandé, particulièrement utile dans les installations de radiateurs avec vannes thermostatiques.
• Pression constante : maintient une pression différentielle stable même si le débit varie, une solution courante dans les installations de plancher chauffant.
• Débit constant : régule la pompe pour maintenir le débit configuré.
• Courbe constante : permet de fonctionner selon une courbe de fonctionnement fixe.
• AUTOADAPT : ajuste automatiquement le point de fonctionnement selon la demande.

Les points de consigne peuvent être adaptés aux caractéristiques spécifiques de l’installation via Grundfos GO.

Entrée PWM pour commande externe

L’ALPHA2 GO dispose d’une entrée PWM, permettant de contrôler avec précision la vitesse de la circulatrice au moyen d’un signal externe compatible.

Cette possibilité est particulièrement utile lorsque la pompe doit être intégrée dans des systèmes où une chaudière, une pompe à chaleur ou un autre contrôleur externe gère directement le fonctionnement de la circulatrice.

Connexion directe avec Grundfos GO

L’ALPHA2 GO intègre le Bluetooth pour se connecter directement à l’application Grundfos GO depuis un appareil mobile compatible.

Cette connectivité permet d’accéder à des fonctions numériques avancées d’installation, de configuration et de diagnostic sans avoir recours à des interfaces de communication supplémentaires.

Parmi les possibilités disponibles via Grundfos GO figurent :

• Configuration guidée.
• Sélection du mode de contrôle.
• Calcul du point de consigne.
• Configuration d’AUTOADAPT.
• Équilibrage hydraulique.
• Consultation des données de fonctionnement.
• Enregistrement des événements, avertissements et alarmes.
• Affichage des données historiques.
• Assistance au remplacement des circulateurs.

Configuration guidée de l’installation

La fonction de configuration guidée de Grundfos GO facilite la mise en service de la pompe dans les installations neuves.

L’application demande des informations sur le système et aide à sélectionner le mode de régulation ainsi que le point de consigne appropriés. Lorsque cela est pertinent, la configuration recommandée peut utiliser AUTOADAPT afin que la pompe optimise automatiquement son fonctionnement.

Conçue aussi pour remplacer des circulateurs existants

La gamme ALPHA2 GO est spécialement conçue pour faciliter le remplacement des anciennes pompes circulatrices ou des circulateurs intégrés.

Grâce à Grundfos GO, l’installateur peut rechercher le modèle existant et vérifier l’alternative appropriée. L’ALPHA2 GO peut même être configurée pour reproduire les courbes des pompes compatibles remplacées.

Grundfos souligne particulièrement sa capacité à remplacer différents circulateurs indépendants et modèles intégrés des familles UPM3 et UPM4.

Détection d’air et fonction de purge

L’ALPHA2 GO intègre une détection d’air. Lorsque le système détecte de l’air autour de la roue, la circulatrice peut générer un fonctionnement pulsé pour aider à le déplacer vers l’élément de purge le plus proche.

Cette fonction facilite la mise en service et peut aider à identifier les problèmes de circulation liés à la présence d’air.

La fonction ne remplace pas la nécessité de disposer d’éléments adaptés pour purger correctement le circuit hydraulique.

Protection contre la marche à sec

La pompe dispose d’une protection contre le fonctionnement à sec, conçue pour protéger l’équipement s’il n’y a pas suffisamment de liquide autour du rotor.

En cas de détection d’une condition anormale, l’électronique peut arrêter ou limiter le fonctionnement et générer l’indication correspondante afin de faciliter le diagnostic.

Démarrage robuste contre les blocages

La fonction Robust Startup est conçue pour réduire les problèmes de blocage causés par la saleté, la magnétite ou les dépôts de calcaire.

Si le rotor rencontre une résistance, le moteur effectue des tentatives de démarrage répétées en utilisant un couple élevé pour tenter de retrouver le mouvement.

Cette caractéristique est particulièrement utile après de longues périodes d’inactivité de l’installation.

Axe et paliers en céramique

Grundfos utilise un axe et des paliers en céramique dans l’ALPHA2 GO. Ces composants présentent une usure réduite pendant le fonctionnement et contribuent à limiter l’augmentation des jeux susceptibles de générer du bruit avec le temps.

Données historiques et diagnostic

Via Grundfos GO, il est possible de consulter les informations de fonctionnement afin de faciliter l’analyse et le diagnostic du système.

L’application permet d’accéder à l’historique des événements et à des tendances liées à des paramètres tels que :

• Débit.
• Hauteur manométrique.
• Température estimée du fluide.
• Durée des cycles de fonctionnement.

Ces données aident le professionnel à analyser le comportement de l’installation et à localiser d’éventuelles anomalies.

Équilibrage hydraulique via Grundfos GO

L’ALPHA2 GO intègre des outils d’équilibrage hydraulique via l’application Grundfos GO.

Un équilibrage correct aide à répartir convenablement le débit entre les différents émetteurs et circuits, en évitant les déséquilibres pouvant provoquer des pièces à températures différentes ou des consommations inutiles.

Haute efficacité énergétique avec EEI 0,18

La référence 93074216 présente un indice d’efficacité énergétique EEI de 0,18.

Sa puissance électrique absorbée varie entre seulement 3 et 37 W, selon la demande hydraulique et le point de fonctionnement.

La régulation électronique permet d’adapter la consommation à l’installation et évite de maintenir en permanence la puissance maximale lorsque le circuit n’en a pas besoin.

Alimentation monophasée 220-240 V

La Grundfos ALPHA2 GO 25-60 180 fonctionne avec une alimentation électrique monophasée de 220-240 V et 50/60 Hz.

La consommation de courant se situe entre environ 0,04 et 0,40 A.

La protection thermique est gérée électroniquement et le moteur dispose d’une classe d’isolation F.

Connecteur électrique sans outil

La pompe intègre un connecteur d’installation conçu pour réaliser le raccordement électrique sans outil, facilitant le montage et réduisant le temps nécessaire lors de la mise en service ou du remplacement.

Longueur d’installation de 180 mm

La désignation 180 de cette circulatrice indique une distance entre raccordements de 180 mm.

Cette mesure est courante sur les pompes de circulation pour chauffage et est particulièrement importante lors du remplacement d’une pompe existante, car elle doit être vérifiée avec le filetage de raccordement.

Raccordements G 1½"

La Grundfos 93074216 intègre des raccordements filetés G 1½" conformes à la norme ISO 228-1.

La classe de pression des raccordements est PN 10.

Pression maximale de service de 10 bar

La pompe est conçue pour une pression maximale de fonctionnement de 10 bar.

L’installation doit être conçue et protégée afin de garantir que cette valeur n’est pas dépassée pendant le fonctionnement normal du système.

Température de l’eau de 2 à 110 °C

La documentation spécifique de la référence 93074216 indique une plage de température du liquide de 2 à 110 °C.

La température ambiante admissible autour de la pompe se situe entre 0 et 55 °C.

Ces conditions permettent de l’utiliser dans différents systèmes fermés de chauffage et de climatisation, à condition que le fluide et les autres composants soient compatibles.

Corps de pompe en fonte

Le corps hydraulique est fabriqué en fonte EN-GJL-150.

La roue utilise des matériaux composites renforcés, à savoir PES avec fibre de verre et PESU renforcé, adaptés au fonctionnement interne de la circulatrice.

Cette version est principalement conçue pour les circuits fermés de chauffage et de climatisation.

Protection IP44

L’ALPHA2 GO 25-60 180 dispose d’un indice de protection IP44.

Lors de l’installation, il convient de respecter la position de montage correcte, les températures ambiantes admissibles et les conditions électriques spécifiées par Grundfos.

Caractéristiques techniques de la Grundfos 93074216

• Marque : Grundfos.
• Gamme : ALPHA2 GO.
• Modèle : ALPHA2 GO 25-60 180.
• Référence : 93074216.
• Type : pompe circulatrice électronique à haut rendement.
• Application : chauffage et climatisation.
• Débit nominal : 1,9 m³/h.
• Hauteur nominale : 3,26 m.
• Hauteur maximale : 6 m.
• Longueur d’installation : 180 mm.
• Type de raccordement : G.
• Taille de raccordement : G 1½".
• Norme de raccordement : ISO 228-1.
• Pression nominale : PN 10.
• Pression maximale de fonctionnement : 10 bar.
• Température du liquide : 2-110 °C.
• Température ambiante : 0-55 °C.
• Alimentation : 1 x 220-240 V.
• Fréquence : 50/60 Hz.
• Puissance minimale absorbée : 3 W.
• Puissance maximale absorbée : 37 W.
• Consommation de courant : 0,04-0,40 A.
• Indice d’efficacité énergétique EEI : 0,18.
• Variateur de fréquence : intégré.
• Protection thermique : électronique.
• Indice de protection : IP44.
• Classe d’isolation : F.
• Matériau du corps : fonte EN-GJL-150.
• Matériau de la roue : composite renforcé.
• Pression proportionnelle : oui.
• Pression constante : oui.
• Débit constant : oui.
• Courbe constante : oui.
• AUTOADAPT : oui.
• Entrée PWM : oui.
• Bluetooth : intégré.
• Compatible avec Grundfos GO : oui.
• Configuration guidée : oui.
• Détection et évacuation d’air : oui.
• Protection contre la marche à sec : oui.
• Démarrage robuste : oui.
• Équilibrage hydraulique : oui, via Grundfos GO.
• Enregistrement des événements et tendances : oui.
• Homologations : CE et VDE.
• Poids net : 1,94 kg.
• Poids brut : 2,16 kg.
• EAN : 5715467404432.

Circulatrice intelligente pour radiateurs et plancher chauffant

La Grundfos ALPHA2 GO 25-60 180 combine une hauteur maximale de 6 mètres avec une consommation réduite de 3 à 37 W, une régulation électronique avancée et une connectivité directe avec Grundfos GO.

Ses modes de pression proportionnelle, pression constante, débit constant et courbe constante permettent de l’adapter à différents circuits, tandis qu’AUTOADAPT simplifie l’optimisation du fonctionnement dans les installations de radiateurs et de plancher chauffant.

Des fonctions telles que la détection d’air, la protection contre la marche à sec, le démarrage robuste, l’équilibrage hydraulique et le diagnostic via l’application apportent des outils supplémentaires tant pour les nouvelles installations que pour la substitution et la modernisation des pompes circulatrices existantes.
