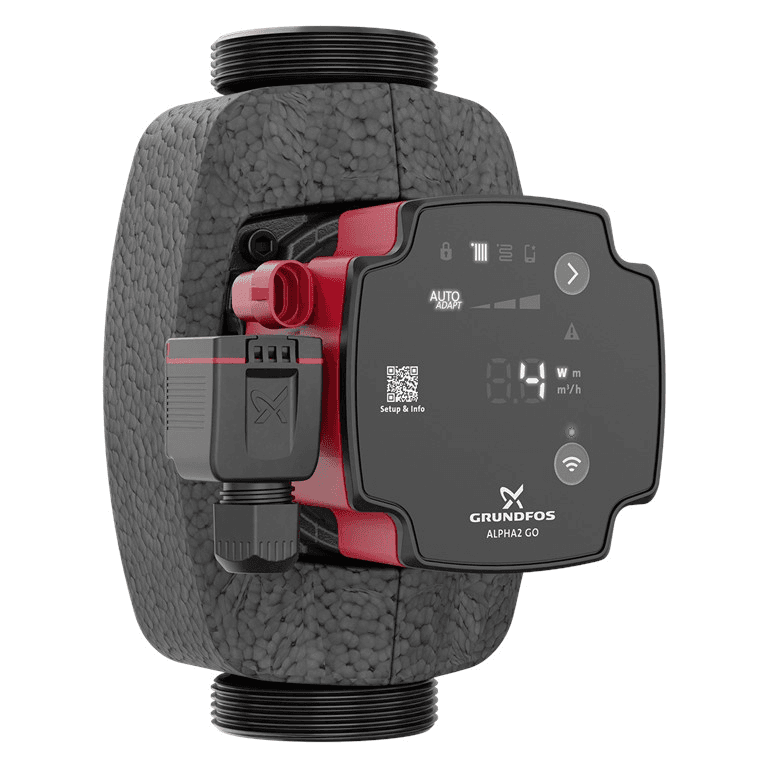

Pompe de circulation Grundfos ALPHA2 GO 32-60 180

La pompe circulatrice Grundfos ALPHA2 GO 32-60 180, référence 93074214, est une circulatrice électronique à haut rendement conçue pour déplacer l’eau dans les installations de chauffage et de climatisation. Elle offre une hauteur manométrique maximale de 6 mètres, un débit nominal de 1,9 m³/h, une puissance électrique modulante de seulement 3 à 37 W, des raccords filetés G 2" et une longueur d’installation de 180 mm.

La ALPHA2 GO intègre des fonctions avancées de régulation et de mise en service, notamment AUTOADAPT, pression proportionnelle, pression constante, débit constant, courbe constante et entrée PWM. De plus, elle peut être connectée directement à l’application Grundfos GO, facilitant la configuration guidée, l’équilibrage hydraulique, le remplacement de circulateurs existants, la détection d’air et le diagnostic de l’installation.

Pompe circulatrice avec hauteur manométrique maximale de 6 mètres

La Grundfos ALPHA2 GO 32-60 180 fournit une hauteur manométrique maximale de 6 m. Pour la référence 93074214, Grundfos indique un point nominal de 1,9 m³/h de débit et 3,26 m de hauteur.

Le point de fonctionnement réel dépendra de la résistance hydraulique du circuit, du débit requis et du mode de régulation sélectionné.

Grâce à son moteur à commutation électronique et à son convertisseur de fréquence intégré, la circulatrice peut adapter en continu sa vitesse et sa consommation aux besoins réels de l’installation.

Contrôle intelligent AUTOADAPT

La ALPHA2 GO intègre la fonction AUTOADAPT, conçue pour optimiser automatiquement le point de fonctionnement de la pompe en fonction de la demande thermique du système.

AUTOADAPT est disponible aussi bien pour la pression proportionnelle que pour la pression constante, évitant à l’installateur de sélectionner manuellement un seul point de réglage.

Grundfos prévoit AUTOADAPT pour des applications courantes telles que les systèmes de chauffage avec radiateurs et les circuits de plancher chauffant.

Différents modes de régulation

La Grundfos ALPHA2 GO permet d’adapter son comportement hydraulique à différents types de circuits grâce à plusieurs modes de commande :

• Pression proportionnelle : adapte la pression différentielle à mesure que le débit demandé varie, particulièrement indiquée pour les installations de radiateurs avec vannes thermostatiques.
• Pression constante : maintient une pression différentielle stable même si le débit varie, particulièrement utile dans les installations de plancher chauffant et les systèmes avec collecteurs.
• Débit constant : régule le fonctionnement pour maintenir le débit configuré.
• Courbe constante : permet de fonctionner selon une courbe fixe sélectionnée.
• AUTOADAPT : optimise automatiquement le point de réglage de la pompe.
• Commande PWM : permet de gérer la vitesse depuis un contrôleur externe compatible.

Entrée PWM pour commande externe

La ALPHA2 GO dispose d’une entrée PWM, permettant à un système externe de contrôler avec précision la vitesse de la circulatrice au moyen d’un signal compatible.

Cette caractéristique est particulièrement intéressante lorsque la pompe est intégrée à des chaudières, des pompes à chaleur ou d’autres générateurs capables de gérer directement une circulatrice électronique.

Connexion directe avec Grundfos GO

La ALPHA2 GO peut être connectée directement à l’application Grundfos GO, offrant au professionnel des outils supplémentaires pour l’installation, la mise en service et la maintenance.

La communication directe permet d’accéder depuis un appareil mobile compatible à différentes fonctions, notamment :

• Configuration guidée.
• Sélection du mode de commande.
• Calcul et configuration du point de réglage.
• AUTOADAPT.
• Équilibrage hydraulique.
• Détection et purge d’air.
• Consultation des données de fonctionnement.
• Enregistrement des événements, avertissements et alarmes.
• Données historiques de fonctionnement.
• Assistance au remplacement d’autres circulateurs.

Configuration guidée pour une mise en service précise

Grundfos GO intègre une fonction de configuration guidée pour ALPHA2 GO. L’installateur saisit des informations de base sur le circuit et l’application aide à identifier le mode de commande et le point de réglage les plus adaptés.

Dans de nombreuses applications, la configuration recommandée peut être AUTOADAPT. Lorsque ce mode n’est pas le plus approprié, l’application aide à calculer un point de réglage spécifique selon les conditions hydrauliques du système.

Particulièrement adaptée au remplacement de circulateurs

La gamme ALPHA2 GO est également développée pour faciliter le remplacement de pompes circulatrices existantes.

Grâce à Grundfos GO, il est possible d’identifier un ancien circulateur et de vérifier quel modèle ALPHA GO convient comme remplacement. La ALPHA2 GO est spécialement conçue pour remplacer aussi bien des pompes autonomes que certains modèles intégrés des familles UPM3 et UPM4.

Dans les remplacements compatibles, l’application permet de reproduire les courbes de fonctionnement de la pompe remplacée, facilitant l’adaptation du nouvel équipement au système existant.

Détection et purge d’air

La ALPHA2 GO intègre une fonction de détection d’air pouvant être activée via Grundfos GO.

Lorsque la pompe détecte de l’air autour de la roue, elle modifie temporairement son fonctionnement par impulsions afin d’aider à le déplacer vers les dispositifs de purge de l’installation.

Cette fonction facilite la mise en service et aide à détecter les problèmes hydrauliques liés à la présence d’air. Elle ne remplace toutefois pas une conception correcte ni une purge adéquate de l’ensemble de l’installation.

Protection contre le fonctionnement à sec

La circulatrice intègre une protection contre la marche à sec. Si elle détecte une quantité insuffisante de liquide autour du rotor, l’électronique peut arrêter la pompe pour la protéger.

L’incident peut être visualisé via les indications d’alarme et est enregistré dans le système d’événements de la ALPHA2 GO afin de faciliter le diagnostic.

Démarrage robuste face aux blocages

La fonction Robust Startup est conçue pour réduire les problèmes de démarrage causés par la saleté, la magnétite ou les dépôts de calcaire.

Si le rotor rencontre une résistance, le moteur effectue de nouvelles tentatives en utilisant le couple maximal disponible pour essayer de rétablir le mouvement.

Cette fonction est particulièrement utile après de longues périodes d’inactivité d’une installation de chauffage.

Axe et paliers en céramique

La ALPHA2 GO utilise un axe et des paliers en céramique, des composants conçus pour subir une usure réduite pendant le fonctionnement.

La moindre variation des jeux internes au fil du temps contribue à maintenir un fonctionnement stable et à réduire l’apparition de bruits liés à l’usure mécanique.

Enregistrement des événements et diagnostic

La connexion avec Grundfos GO permet de consulter des informations historiques afin de faciliter les opérations de maintenance et de diagnostic.

Parmi les données disponibles figurent des tendances liées à :

• Débit.
• Hauteur manométrique.
• Température estimée du fluide.
• Durée des cycles de fonctionnement.
• Avertissements et alarmes.

Ces données aident l’installateur à analyser le comportement hydraulique du système et à localiser d’éventuelles anomalies.

Équilibrage hydraulique avec Grundfos GO

La ALPHA2 GO permet d’effectuer des tâches d’équilibrage hydraulique assistées par l’application Grundfos GO.

Un système correctement équilibré répartit le débit nécessaire entre les différents émetteurs ou circuits, aidant à éviter les zones avec excès ou manque de circulation.

Cette fonction est particulièrement pratique dans les installations avec plusieurs radiateurs ou circuits de plancher chauffant.

Haute efficacité énergétique avec EEI 0,18

La référence 93074214 présente un indice d’efficacité énergétique EEI de 0,18.

La puissance électrique absorbée se régule entre :

• Puissance minimale : 3 W.
• Puissance maximale : 37 W.

En adaptant automatiquement son fonctionnement aux besoins hydrauliques du circuit, la pompe évite de fonctionner en permanence à puissance maximale lorsque la demande est plus faible.

Alimentation monophasée de 220-240 V

La Grundfos ALPHA2 GO 32-60 180 fonctionne avec une alimentation électrique monophasée de 220-240 V et 50/60 Hz.

La consommation de courant se situe entre environ 0,04 et 0,40 A.

La pompe intègre une protection thermique électronique et dispose d’une classe d’isolation F.

Connexion électrique rapide

Grundfos équipe la ALPHA2 GO d’un connecteur d’installation sans outil, conçu pour simplifier et accélérer le câblage lors d’une nouvelle installation ou d’un remplacement.

Cette caractéristique est particulièrement utile pour les installateurs professionnels qui effectuent fréquemment des remplacements de circulateurs.

Raccordements hydrauliques G 2"

La référence 93074214 utilise des raccords filetés G 2" conformément à la norme ISO 228-1.

Il s’agit d’une différence importante par rapport aux versions ALPHA2 GO 25-60, qui utilisent des raccords G 1½". Avant d’effectuer un remplacement, il est nécessaire de vérifier à la fois la taille des raccords et la longueur de montage.

Longueur d’installation de 180 mm

La désignation 180 du modèle correspond à une distance entre raccords de 180 mm.

Cette mesure facilite son intégration dans de nombreux systèmes de chauffage et de climatisation et doit être vérifiée particulièrement lorsque la pompe remplace un circulateur déjà installé.

Pression maximale de service de 10 bar

La pompe est conçue pour une pression maximale de fonctionnement de 10 bar.

Les raccords hydrauliques présentent une classification PN 10, de sorte que l’installation doit être conçue afin que cette limite ne soit pas dépassée pendant le fonctionnement.

Température du liquide de 2 à 110 °C

Grundfos spécifie pour la référence 93074214 une plage de température du liquide de 2 à 110 °C.

La température ambiante admissible autour de la pompe se situe entre 0 et 55 °C.

Ces conditions permettent de l’utiliser dans différents circuits fermés de chauffage et de climatisation, à condition que le fluide et les autres composants du système soient compatibles.

Corps de pompe en fonte

Le corps hydraulique est fabriqué en fonte EN-GJL-150, un matériau couramment utilisé dans les circulateurs destinés aux circuits fermés.

La roue est fabriquée en matériau composite renforcé avec PES et fibre de verre.

Protection IP44

La Grundfos ALPHA2 GO 32-60 180 dispose d’un indice de protection IP44.

L’installation doit être réalisée en respectant les orientations autorisées, les conditions environnementales et les indications électriques spécifiées par Grundfos.

Caractéristiques techniques de la Grundfos 93074214

• Marque : Grundfos.
• Gamme : ALPHA2 GO.
• Modèle : ALPHA2 GO 32-60 180.
• Référence : 93074214.
• Type : pompe circulatrice électronique à haut rendement.
• Application : chauffage et climatisation.
• Débit nominal : 1,9 m³/h.
• Hauteur nominale : 3,26 m.
• Hauteur maximale : 6 m.
• Longueur d’installation : 180 mm.
• Type de raccord : fileté G.
• Taille de raccord : G 2".
• Norme de raccord : ISO 228-1.
• Pression nominale : PN 10.
• Pression maximale de fonctionnement : 10 bar.
• Température du liquide : 2-110 °C.
• Température ambiante : 0-55 °C.
• Alimentation : 1 x 220-240 V.
• Fréquence : 50/60 Hz.
• Puissance absorbée minimale : 3 W.
• Puissance absorbée maximale : 37 W.
• Courant minimal : 0,04 A.
• Courant maximal : 0,40 A.
• Indice d’efficacité énergétique EEI : 0,18.
• Convertisseur de fréquence : intégré.
• Protection thermique : électronique.
• Indice de protection : IP44.
• Classe d’isolation : F.
• Matériau du corps : fonte EN-GJL-150.
• Matériau de la roue : composite renforcé.
• Pression proportionnelle : oui.
• Pression constante : oui.
• Débit constant : oui.
• Courbe constante : oui.
• AUTOADAPT : oui.
• Entrée PWM : oui.
• Compatible avec Grundfos GO : oui.
• Configuration guidée : oui.
• Détection et purge d’air : oui.
• Protection contre la marche à sec : oui.
• Démarrage robuste : oui.
• Équilibrage hydraulique : oui, via Grundfos GO.
• Enregistrement des événements et tendances : oui.
• Orientation de la tête : 9H.
• Homologations : CE et VDE.
• Poids net : 2,09 kg.
• Poids brut : 2,27 kg.
• EAN : 5715467404418.

Circulateur intelligent pour chauffage et climatisation

La Grundfos ALPHA2 GO 32-60 180 combine une hauteur maximale de 6 mètres, un raccord G 2", une longueur d’installation de 180 mm et une consommation réduite de 3 à 37 W avec les fonctions intelligentes de la gamme ALPHA2 GO.

Sa régulation par pression proportionnelle, pression constante, débit constant, courbe constante et AUTOADAPT permet de l’adapter à différents circuits hydrauliques, tandis que l’entrée PWM facilite son intégration avec des commandes externes.

La configuration guidée, la détection d’air, la protection contre la marche à sec, l’équilibrage hydraulique et le diagnostic via Grundfos GO apportent des outils supplémentaires à l’installateur, en faisant une solution particulièrement complète tant pour les nouvelles installations que pour le remplacement et la modernisation de circulateurs existants.
