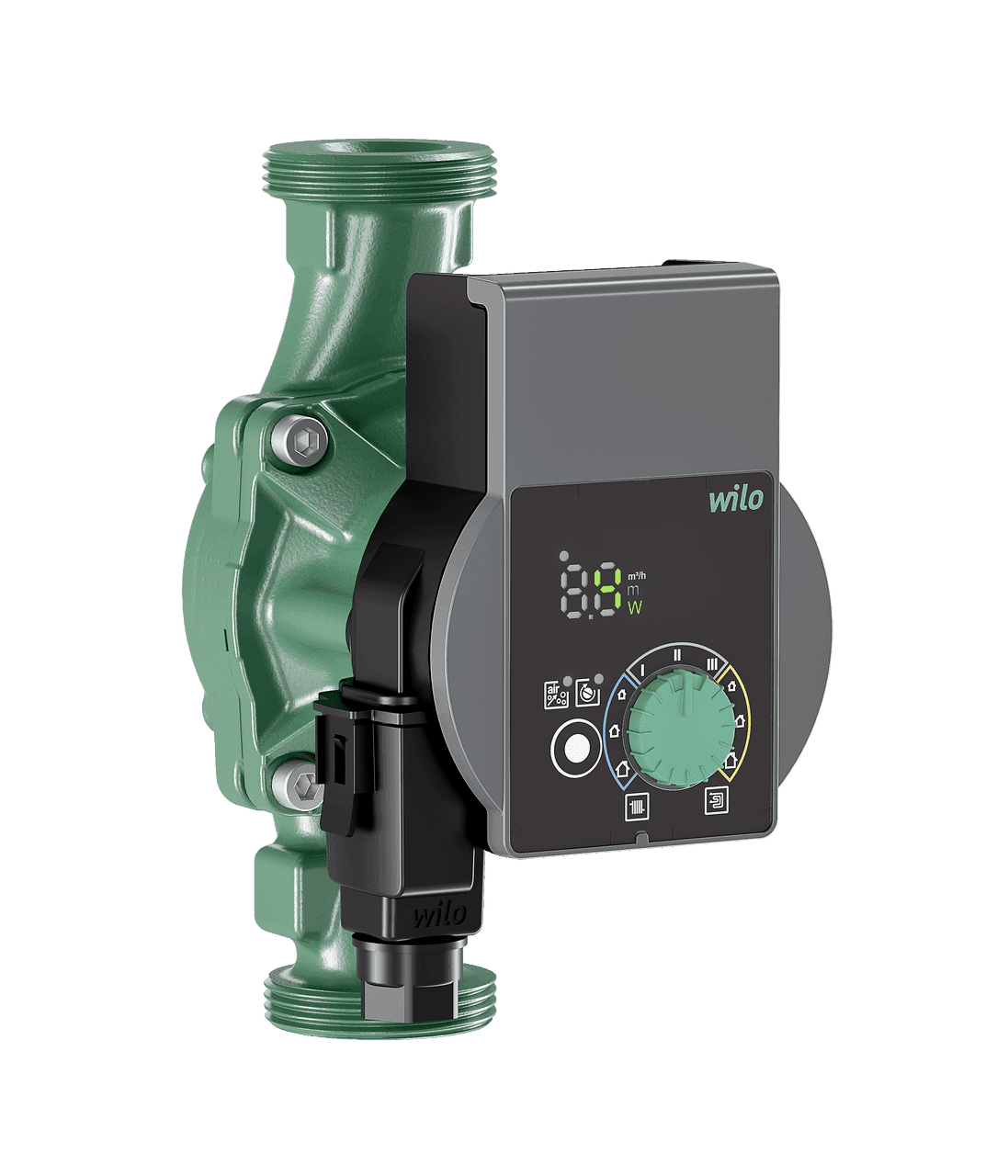

Pompe de circulation Wilo Yonos PICO 25/1-8

La pompe circulatrice Wilo Yonos PICO 25/1-8, référence 4215517, est une pompe à haut rendement avec régulation électronique conçue pour la circulation d’eau dans les installations de chauffage et de climatisation. Elle offre un débit maximal de 4,4 mètres cubes par heure et une hauteur manométrique maximale de 7,6 mètres, avec différents modes de régulation permettant d’adapter son fonctionnement aux radiateurs, au plancher chauffant et à d’autres installations hydrauliques.

Son moteur synchrone avec technologie ECM, la régulation électronique intégrée et un indice d’efficacité énergétique égal ou inférieur à 0,23 permettent d’ajuster le fonctionnement de la pompe aux besoins réels du circuit. Elle intègre également un écran LED, une fonction de purge, un déblocage automatique, une protection moteur et un connecteur électrique Wilo pour simplifier l’installation et la mise en service.

Pompe circulatrice à haut rendement pour chauffage et climatisation

La Wilo Yonos PICO est conçue comme une pompe circulatrice à rotor noyé sans entretien. Dans ce type de construction, le rotor fonctionne au contact du fluide pompé, offrant un fonctionnement adapté à la circulation continue dans les systèmes hydrauliques des bâtiments.

Wilo spécifie ce modèle pour des applications de chauffage et de climatisation et permet de sélectionner différentes stratégies de régulation selon les caractéristiques du circuit.

Débit maximal de 4,4 mètres cubes par heure

La Yonos PICO 25/1-8 atteint un débit maximal de 4,4 mètres cubes par heure. Son fonctionnement réel dépendra de la résistance hydraulique du circuit et du point de fonctionnement requis par l’installation.

La régulation électronique intégrée permet d’ajuster le comportement de la pompe afin d’adapter le débit et la pression disponibles aux besoins du système, évitant de fonctionner en permanence à vitesse maximale lorsque cela n’est pas nécessaire.

Hauteur manométrique maximale de 7,6 mètres

Ce modèle fournit une hauteur manométrique maximale de 7,6 mètres, se situant dans la gamme Yonos PICO destinée aux installations nécessitant une capacité de refoulement élevée.

Cette caractéristique permet de l’utiliser dans des circuits de chauffage ou de climatisation présentant différentes pertes de charge, à condition que le point de fonctionnement requis se trouve dans la courbe hydraulique de la pompe.

Trois modes de régulation

La Wilo Yonos PICO 25/1-8 intègre trois principaux types de régulation, permettant d’adapter le fonctionnement à différents systèmes hydrauliques.

Le mode de pression différentielle variable réduit progressivement la pression fournie par la pompe lorsque le débit requis diminue. Il est particulièrement utile dans les installations où des vannes thermostatiques ou d’autres éléments modifient constamment la résistance du circuit.

Le mode de pression différentielle constante maintient la valeur sélectionnée pratiquement constante dans la plage de fonctionnement, une solution particulièrement adaptée à certains circuits comme les installations de plancher chauffant.

Elle dispose également d’une vitesse constante avec trois courbes sélectionnables, permettant de fonctionner de manière similaire à une pompe circulatrice traditionnelle à plusieurs vitesses lorsque l’installation l’exige.

Adaptée aux radiateurs et au plancher chauffant

Grâce aux différents modes de régulation, la pompe peut être configurée selon le type d’émetteur installé. Wilo prévoit expressément la sélection du mode de fonctionnement en fonction des applications de radiateurs et de chauffage par le sol.

Cette polyvalence permet d’utiliser une même pompe dans de nombreux systèmes de chauffage et de climatisation, en ajustant le comportement hydraulique aux caractéristiques de chaque circuit.

Écran LED pour visualiser les principaux paramètres

La pompe intègre un indicateur LED à segments qui facilite la configuration et la supervision directement depuis la face avant de l’appareil.

L’écran permet de visualiser la valeur de consigne, le débit actuel, la consommation électrique et les éventuels codes de défaut. Ainsi, l’installateur peut vérifier rapidement l’état de fonctionnement sans utiliser d’instruments externes pour les opérations de réglage de base.

Commande par bouton vert

La configuration s’effectue à l’aide du caractéristique bouton vert Wilo. Cette commande permet de sélectionner facilement les principaux paramètres lors de la mise en service.

Le système associe la molette de commande à l’écran LED pour faciliter le réglage de la hauteur manométrique, de la vitesse ou du mode de régulation correspondant.

Fonction de purge manuelle

La Yonos PICO intègre une fonction de purge manuelle destinée à faciliter l’élimination de l’air accumulé dans le compartiment moteur.

Cette fonction est particulièrement utile lors de la mise en service après le remplissage du circuit, en aidant à obtenir un fonctionnement hydraulique correct.

Déblocage automatique et réinitialisation manuelle

Wilo équipe cette pompe d’une fonction de déblocage automatique. Le moteur est résistant au blocage et le système électronique intègre des fonctions destinées à rétablir le fonctionnement dans certaines situations.

Elle dispose également d’une réinitialisation manuelle, permettant d’intervenir sur l’appareil lorsqu’il est nécessaire de rétablir son fonctionnement après certaines anomalies.

Moteur synchrone avec technologie ECM

La pompe utilise un moteur synchrone à haut rendement avec technologie ECM et régulation électronique de puissance intégrée.

Le moteur fonctionne avec une alimentation monophasée de 230 volts, avec une tolérance de 10 pour cent, et une fréquence de 50 ou 60 hertz.

La vitesse de fonctionnement peut varier approximativement entre 500 et 4 800 tours par minute, s’ajustant électroniquement selon le mode de régulation sélectionné et les besoins hydrauliques du circuit.

Consommation électrique entre 4 et 75 watts

La consommation électrique de la pompe varie selon le point de fonctionnement. Wilo spécifie une consommation minimale de 4 watts et une consommation maximale de 75 watts.

La puissance nominale du moteur est de 58 watts. Grâce à la régulation électronique, la pompe peut réduire sa consommation lorsque l’installation demande moins de débit ou de pression.

Indice d’efficacité énergétique égal ou inférieur à 0,23

La Yonos PICO 25/1-8 présente un indice d’efficacité énergétique égal ou inférieur à 0,23, se situant dans la catégorie des pompes circulatrices électroniques à haut rendement.

Cette caractéristique, combinée à la régulation automatique de la puissance, permet de réduire la consommation par rapport aux pompes circulatrices conventionnelles fonctionnant en permanence à vitesse fixe.

Température du fluide entre -10 et 95 degrés Celsius

La pompe accepte une température du fluide comprise entre -10 et 95 degrés Celsius, ce qui lui permet de fonctionner dans différentes applications de chauffage et de climatisation dans cette plage.

La température ambiante admissible se situe entre -10 et 40 degrés Celsius.

Pression maximale de service de 10 bar

La pression maximale admise par la pompe est de 10 bar. Le circuit doit être dimensionné de manière à ce que la pression maximale de l’installation reste toujours dans cette limite.

Wilo spécifie également une hauteur minimale d’entrée de 0,5 mètre avec le fluide à 50 degrés Celsius et de 3 mètres à 95 degrés Celsius, valeurs à prendre en compte pour éviter des conditions hydrauliques inadaptées à l’aspiration de la pompe.

Raccord DN 25 et longueur de montage de 180 millimètres

La pompe dispose d’un raccord de tuyauterie G 1 1/2, équivalent à un raccord de pompe RP 1 et à un diamètre nominal DN 25.

La longueur entre raccords est de 180 millimètres, une dimension courante pour les pompes circulatrices de cette capacité qui facilite le remplacement et l’intégration dans les installations compatibles.

Connecteur électrique Wilo pour un montage simple

L’appareil intègre un connecteur rapide Wilo pour le raccordement électrique. Ce système est conçu pour faciliter les opérations de câblage lors de l’installation et de la maintenance.

La pompe dispose également d’une protection moteur intégrée, de sorte qu’elle ne nécessite pas de système conventionnel indépendant de protection contre le blocage du moteur dans les conditions prévues par le fabricant.

Construction robuste pour fonctionnement continu

Le corps hydraulique est fabriqué en fonte grise, tandis que l’arbre est en acier inoxydable. La roue est fabriquée en matériau plastique renforcé de fibres de verre et les paliers sont en carbone imprégné de métal.

Cette combinaison de matériaux est spécialement conçue pour le fonctionnement d’une pompe circulatrice à rotor noyé dans les systèmes de chauffage et de climatisation.

Protection IPX4D et isolation classe F

Le moteur dispose d’un indice de protection IPX4D et d’une isolation électrique de classe F.

La pompe répond également aux exigences de compatibilité électromagnétique correspondantes et possède des marquages et homologations tels que CE, VDE et EAC.

Format compact et poids réduit

La Wilo Yonos PICO 25/1-8 présente des dimensions compactes qui facilitent son installation dans les locaux techniques, les armoires hydrauliques et d’autres zones à espace limité.

Sa longueur est de 180 millimètres, sa hauteur approximative est de 102 millimètres et sa largeur de 143 millimètres. Le poids net est d’environ 2 kilogrammes.

Caractéristiques techniques de la Wilo Yonos PICO 25/1-8

• Marque : Wilo.
• Gamme : Yonos PICO.
• Référence : 4215517.
• Modèle : Yonos PICO 25/1-8.
• EAN : 4048482758497.
• Type de produit : pompe circulatrice électronique à rotor noyé.
• Application : chauffage et climatisation.
• Débit maximal : 4,4 mètres cubes par heure.
• Hauteur manométrique maximale : 7,6 mètres.
• Pression maximale de service : 10 bar.
• Température du fluide : entre -10 et 95 degrés Celsius.
• Température ambiante : entre -10 et 40 degrés Celsius.
• Alimentation : monophasée 230 volts, avec tolérance de 10 pour cent.
• Fréquence : 50 ou 60 hertz.
• Puissance nominale du moteur : 58 watts.
• Consommation minimale : 4 watts.
• Consommation maximale : 75 watts.
• Vitesse : entre 500 et 4 800 tours par minute.
• Indice d’efficacité énergétique : égal ou inférieur à 0,23.
• Modes de régulation : pression différentielle variable, pression différentielle constante et vitesse constante avec 3 courbes.
• Écran : indicateur LED à segments.
• Affichage : consigne, débit actuel, consommation de puissance et codes de défaut.
• Fonction de purge : manuelle.
• Déblocage automatique : oui.
• Réinitialisation manuelle : oui.
• Moteur résistant au blocage : oui.
• Protection moteur intégrée : oui.
• Raccordement électrique : connecteur rapide Wilo.
• Raccordement hydraulique : G 1 1/2.
• Raccord alternatif : RP 1.
• Diamètre nominal : DN 25.
• Longueur de montage : 180 millimètres.
• Corps de pompe : fonte grise.
• Roue : polypropylène renforcé de fibres de verre.
• Arbre : acier inoxydable.
• Paliers : carbone imprégné de métal.
• Indice de protection : IPX4D.
• Classe d’isolation : F.
• Longueur : 180 millimètres.
• Hauteur : 102 millimètres.
• Largeur : 143 millimètres.
• Poids net : environ 2 kilogrammes.

Circulation efficace pour radiateurs et plancher chauffant

La Wilo Yonos PICO 25/1-8 combine un débit maximal de 4,4 mètres cubes par heure et une hauteur manométrique allant jusqu’à 7,6 mètres avec une régulation électronique à haut rendement. Ses modes de pression différentielle constante, de pression différentielle variable et de vitesse constante permettent d’adapter le fonctionnement à différentes installations de chauffage et de climatisation.

L’écran LED, le bouton vert, l’affichage de la consommation et du débit, la fonction de purge, le déblocage automatique et le connecteur rapide Wilo simplifient à la fois la mise en service et l’utilisation quotidienne, offrant une solution efficace et polyvalente pour la circulation d’eau dans les systèmes hydrauliques des bâtiments.
