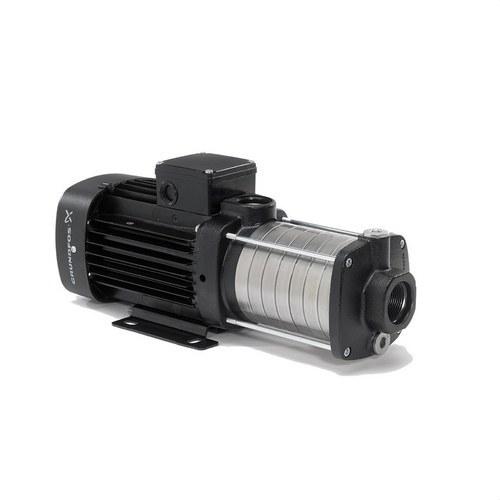

Pompe normalisée horizontale CM 3-4 A-R-A-E-AVBE F-A-A-N

La pompe Grundfos CM 3-4 A-R-A-E-AVBE, référence 96806807, fait partie de la gamme de pompes centrifuges horizontales multicellulaires CM, reconnues pour leur fiabilité, faible niveau sonore et design compact. Conçue pour des applications dans les bâtiments commerciaux, elle est idéale pour les systèmes de chauffage, climatisation et augmentation de pression.

Cette pompe intègre une configuration d'aspiration axiale et de refoulement radial, avec roues, arbre et chambres fabriqués en acier inoxydable AISI 304, garantissant une résistance à la corrosion et une longue durabilité. Le corps de la pompe est construit en fonte EN-GJL-200. Le joint mécanique de type AVBE est conçu avec un joint torique non équilibré, adapté pour le pompage d'eau non agressive.

La connexion hydraulique se fait par filetages internes Whitworth (Rp) de 1”, facilitant le montage dans des installations compactes. La pompe est entraînée par un moteur triphasé IEC IE2 de 0,46 kW, avec ventilation forcée et degré de protection IP55, lui permettant de fonctionner de manière continue et sécurisée dans des conditions exigeantes.

Applications recommandées

• Augmentation de pression dans les installations d'eau
• Circulation dans les systèmes de chauffage et de refroidissement
• Équipements compacts de climatisation et de pressurisation

Caractéristiques hydrauliques

• Débit nominal : 3,1 m³/h
• Hauteur nominale : 27,68 m
• Vitesse de travail : 2900 rpm
• Température du liquide : -20 °C à 90 °C (60 °C nominal)
• Pression maximale de travail : 10 bar (6 bar à 90 °C)

Matériaux

• Roues et arbre : Acier inoxydable EN 1.4301 / AISI 304
• Corps de la pompe : Fonte EN-GJL-200 / ASTM A48-25A
• Joint mécanique : AVBE (joint torique, non équilibré)

Données électriques

• Puissance nominale (P2) : 0,46 kW
• Tension : 3 × 220-240D / 380-415Y V
• Fréquence : 50 Hz
• Courant nominal : 2,0–2,2 A / 1,0–1,2 A
• Classe d'efficacité : IE2
• Vitesse nominale du moteur : 2770–2820 rpm
• Degré de protection : IP55
• Classe d'isolation : F

Installation et dimensions

• Type de connexion : Rp 1” (entrée et sortie)
• Température ambiante : -20 °C à +55 °C
• Montage : Horizontal, sur base
• Position de sortie : 12

Données supplémentaires

• Indice d'efficacité minimale (MEI) : 0,70
• Homologations : CE, EAC, UKCA
• Approbations pour eau potable : ACS, NSF61
• Poids net : 11,6 kg | Poids brut : 14,1 kg
• Pays d'origine : Hongrie

La Grundfos CM 3-4 A-R-A-E-AVBE est une pompe multicellulaire fiable et compacte, idéale pour les systèmes de circulation et de pressurisation dans des applications commerciales. Son design modulaire, ses matériaux résistants et son moteur à haute efficacité font de cette pompe une option sûre et polyvalente pour les projets de climatisation et de distribution d'eau.
